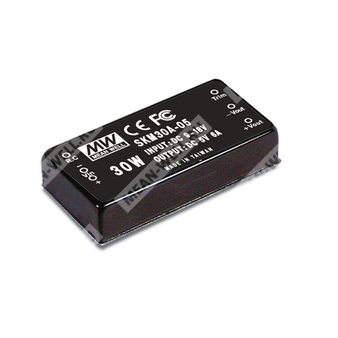

SKM30A-05 - регулируемый DC/DC преобразователь с одним выходом мощностью 30 Вт.
Краткое назначение: преобразование постоянного напряжения широкого диапазона в стабилизированное выходное напряжение 5 В для промышленной электроники.
Расшифровка партномера
| Позиция | Значение |
| SKM | Серия DC/DC преобразователей |
| 30 | Номинальная мощность 30 Вт |
| A | Входной диапазон 9–18 В DC |
| 05 | Номинальное выходное напряжение 5 В DC |
Назначение и особенности
- Компактное исполнение 2"×1".
- Широкий входной диапазон 2:1.
- КПД до 90%.
- Гальваническая изоляция вход–выход 1500 В DC.
- Встроенное дистанционное включение/выключение.
- Встроенная подстройка выходного напряжения.
- Соответствие требованиям CE и FCC без внешних компонентов.
- Защита от короткого замыкания, перегрузки, перенапряжения по входу и выходу.
- Охлаждение за счёт свободной конвекции воздуха.
- Шестисторонний экранированный металлический корпус.
- 100% прогонка в режиме burn-in.
- Высокая надёжность при низкой стоимости решения.
Электрические параметры
| Параметр | SKM30A-05 |
| Номинальное выходное напряжение | 5 В DC |
| Диапазон выходного тока | 0,6–6 А |
| Номинальная выходная мощность | 30 Вт |
| Частота переключения | 300 кГц, тип. |
| Допуск выходного напряжения | ±2,0% |
| Пульсации и шум | 90 мВп-п, макс. |
| Погрешность стабилизации по линии | ±0,5% |
| Погрешность стабилизации по нагрузке | ±0,2% |
| КПД, тип. | 88% |
| Выходной конденсатор нагрузки, макс. | 1000 мкФ |
| Диапазон внешней подстройки | ±10% |
Вход
| Параметр | SKM30A-05 |
| Диапазон входного напряжения | 9–18 В DC |
| Порог отключения по пониженному входному напряжению | 8 В DC |
| Входной ток при полной нагрузке, тип. | 2840 мА |
| Входной ток без нагрузки, тип. | 170 мА |
| Входной фильтр | π-образный |
| Дистанционное управление | Включение: R.C. относительно -Vin > 2,5–30 В DC или разомкнутая цепь; выключение: R.C. относительно -Vin < 0,5 В DC или короткое замыкание |
| Рекомендуемая защита | Предохранитель |
Защиты
| Параметр | SKM30A-05 |
| Перегрузка по выходу | 110–180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного режима |
| Защита от короткого замыкания | Есть, на всех выходах |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварийного режима |
| Защита от перенапряжения по входу | >20–25 В DC |
| Тип защиты по входному перенапряжению | Отключение выходного напряжения, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения по выходу | 7–8,95 В |
| Тип защиты по выходному перенапряжению | Ограничение TVS-диодом |
ЭМС и безопасность
| Параметр | SKM30A-05 |
| Испытательное напряжение изоляции | Вход–выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 Class A, FCC Part 15 Class A без внешних компонентов, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 (EAC TP TC 004 для исполнения 48Vin) |
Условия эксплуатации
| Параметр | SKM30A-05 |
| Рабочая температура | -40…+75 °C |
| Диапазон относительной влажности при работе | 20–90% RH, без конденсации |
| Температура и влажность хранения | -55…+125 °C, 10–95% RH |
| Температурный коэффициент | ±0,03% / °C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надёжность
| Параметр | SKM30A-05 |
| MTBF | 700 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Конструктивные данные
| Параметр | SKM30A-05 |
| Габариты | 50,8 × 25,4 × 11,2 мм |
| Габариты в дюймах | 2" × 1" × 0,44" (Д×Ш×В) |
| Масса | 31,2 г |
| Упаковка | 10 шт. в тубе, 400 шт. / 40 туб в коробке |
Подстройка выходного напряжения
Для изменения выходного напряжения требуется подключить подстроечный резистор между выводом Trim и -Vo для увеличения выходного напряжения или между Trim и +Vo для уменьшения выходного напряжения.
| Номинал выхода | R1, кОм | R2, кОм | R3, кОм | Vref |
| 3,3 В | 1,69 | 1 | 5,6 | 1,25 |
| 5 В | 1 | 1 | 4,3 | 2,5 |
| 12 В | 3,83 | 1 | 7,5 | 2,5 |
| 15 В | 7,5 | 1,5 | 11 | 2,5 |
Формула для подстройки вверх: A = [Vref / (Vo' - Vref)] × R1; Rtrim-up = [(A × R2) / (R2 - A)] - R3
Формула для подстройки вниз: A = [(Vo' - Vref) / Vref] × R2; Rtrim-down = [(A × R1) / (R1 - A)] - R3
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от минимального входного напряжения к максимальному при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
Распределение мощности по температуре окружающей среды: при естественной конвекции нагрузка составляет 100% до 55 °C, далее снижается линейно до 0% при 100 °C.
