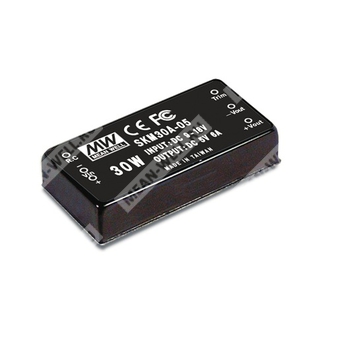

SKM30B-05 — компактный изолированный DC-DC преобразователь 30 Вт с одним выходом 5 В и широким входным диапазоном.
Расшифровка партномера
| Обозначение |
Расшифровка |
| SKM |
Серия компактных изолированных DC-DC преобразователей Mean Well |
| 30 |
Номинальная мощность 30 Вт |
| B |
Диапазон входного напряжения 18…36 В постоянного тока |
| 05 |
Номинальное выходное напряжение 5 В постоянного тока |
Назначение и основные особенности
Преобразователь предназначен для построения компактных изолированных источников питания постоянного тока в промышленной и электронной аппаратуре.
- Компактное исполнение 2"×1".
- Диапазон входного напряжения 2:1.
- КПД до 90%.
- Изоляция вход/выход 1500 В DC.
- Встроенное дистанционное включение/выключение.
- Встроенная подстройка выходного напряжения.
- Соответствие CE/FCC без внешних компонентов.
- Защита от короткого замыкания, перегрузки, перенапряжения на входе и выходе.
- Охлаждение за счёт свободной конвекции воздуха.
- Экранированный металлический корпус с шестисторонним экранированием.
- Испытание 100% burn-in.
- Низкая стоимость при высокой надежности.
Основные технические параметры
| Параметр | Значение |
| Выходная мощность | 30 Вт |
| Частота преобразования | 300 кГц, тип. |
| Подстройка выходного напряжения | ±10%, тип. |
| Максимальная внешняя ёмкость нагрузки | 1000 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18…36 В постоянного тока |
| Порог отключения по пониженному входному напряжению | 16 В постоянного тока |
| Входной ток без нагрузки, тип. | 40 мА |
| Входной ток при полной нагрузке, тип. | 1420 мА |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Диапазон выходного тока | 0,6…6 А |
| Точность выходного напряжения | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,2% |
| Пульсации и шум, макс. | 90 мВ п-п |
| КПД, тип. | 88% |
| Ограничение перегрузки | 110…180% от номинальной выходной мощности |
| Защита от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | У всех выходов предусмотрена защита от короткого замыкания; режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения на выходе | 7…8,95 В |
| Тип защиты от перенапряжения на выходе | Ограничение TVS-диодом |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+75 °C |
| Диапазон выходной мощности по температуре | См. кривую дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -55…+125 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Изоляция, безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС по излучению | Соответствие BS EN/EN55032 класс A, FCC часть 15 класс A без внешних компонентов, EAC TP TC 020 |
| ЭМС по помехоустойчивости | Соответствие BS EN/EN61000-4-2,3,4,5,6,8, уровень для лёгкой промышленности, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 (EAC TP TC 004 только для версии 48Vin) |
Надёжность и прочие параметры
| Параметр | Значение |
| MTBF | 700 тыс. ч, минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 50,8 × 25,4 × 11,2 мм |
| Габаритные размеры в дюймах | 2" × 1" × 0,44" (Д × Ш × В) |
| Масса | 31,2 г |
| Упаковка | 10 шт. в трубке, 400 шт. в 40 трубках на коробку |
Назначение выводов
| Номер вывода |
Назначение |
| 1 |
+Vin |
| 2 |
-Vin |
| 3 |
R.C |
| 4 |
+Vout |
| 5 |
-Vout |
| 6 |
Trim |
Подстройка выходного напряжения
Для увеличения выходного напряжения необходимо подключить резистор подстройки между выводом Trim и -Vout. Для уменьшения выходного напряжения резистор подключают между выводом Trim и +Vout.
Параметры внутренних цепей подстройки для исполнения 5 В:
| Vout |
R1, кОм |
R2, кОм |
R3, кОм |
Vref |
| 5 |
1 |
1 |
4,3 |
2,5 |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12", оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от низкого входного напряжения к высокому входному при номинальной нагрузке.
- Стабилизация по нагрузке измеряется при изменении нагрузки от 10% до 100% от номинальной.
- Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
