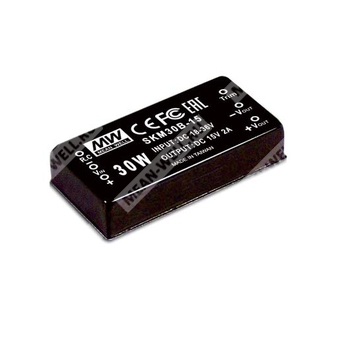

SKM30B-15 - изолированный DC-DC преобразователь на 30 Вт с одним стабилизированным выходом 15 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| SKM | Серия компактных изолированных DC-DC преобразователей Mean Well |
| 30 | Номинальная мощность 30 Вт |
| B | Диапазон входного напряжения 18…36 В постоянного тока |
| 15 | Номинальное выходное напряжение 15 В постоянного тока |
Назначение и особенности
SKM30B-15 представляет собой регулируемый изолированный DC-DC преобразователь серии SKM30 с одним выходом. Изделие предназначено для преобразования постоянного напряжения промежуточной шины в стабилизированное выходное напряжение 15 В при мощности до 30 Вт.
Ключевые особенности:
- Компактное исполнение 2×1.
- Широкий диапазон входного напряжения 2:1.
- КПД до 90%.
- Изоляция вход/выход 1500 В DC.
- Встроенное дистанционное включение/выключение.
- Встроенная подстройка выходного напряжения.
- Соответствие требованиям CE и FCC без внешних компонентов.
- Защита от короткого замыкания, перегрузки, перенапряжения по входу и выходу.
- Охлаждение естественной конвекцией.
- Шестисторонний экранированный металлический корпус.
- 100% испытание на прогонку.
- Низкая стоимость при высокой надежности.
Характеристики
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Диапазон выходного тока | 0,2…2 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум, максимум | 120 мВ п-п |
| Точность выходного напряжения | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,2% |
| Частота переключения | 300 кГц, тип. |
| Внешняя емкостная нагрузка, максимум | 100 мкФ |
| Диапазон внешней подстройки | ±10% тип. |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18…36 В DC |
| Порог отключения при понижении входного напряжения | 16 В DC |
| Типовой входной ток при полной нагрузке | 1420 мА |
| Типовой входной ток без нагрузки | 40 мА |
| Тип фильтра | π-цепь |
| Пусковой ток | Не указан |
Защита
| Параметр | Значение |
| Перегрузка | 110…180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение по входу | Более 40…50 В DC для исполнения B |
| Тип защиты по входному перенапряжению | Отключение выходного напряжения с автоматическим восстановлением |
| Перенапряжение по выходу | 15 В выхода: 18…23,3 В |
| Тип защиты по выходному перенапряжению | Ограничение TVS-диодом |
| Предохранитель | Рекомендуется |
Электрическая изоляция и надежность
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH |
| MTBF | 700 тыс. ч минимум, MIL-HDBK-217F (25°C) |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+75°C, с учетом кривой дерating |
| Температура хранения | -55…+125°C |
| Рабочая влажность | 20…90% RH без конденсации |
| Температура и влажность хранения | -55…+125°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарт безопасности | EAC TP TC 020/2011 (для исполнения 48Vin также EAC TP TC 004) |
| Эмиссия | BS EN/EN55032 Class A, FCC Part 15 Class A без внешних компонентов, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8, промышленный уровень, критерий A, EAC TP TC 020 |
Подстройка выходного напряжения
Для регулировки выходного напряжения вверх или вниз требуется подключить подстроечный резистор либо между выводом Trim и -Vo для подстройки вверх, либо между выводом Trim и +Vo для подстройки вниз.
| Выходное напряжение | R1, кОм | R2, кОм | R3, кОм | Vref |
| 15 В | 7,5 | 1,5 | 11 | 2,5 В |
Пределы подстройки: ±10% тип.
Механические данные
| Параметр | Значение |
| Габаритные размеры | 50,8 × 25,4 × 11,2 мм |
| Габаритные размеры в дюймах | 2 × 1 × 0,44" |
| Длина | 50,8 мм |
| Ширина | 25,4 мм |
| Высота | 11,2 мм |
| Масса | 31,2 г |
| Допуск по размеру выводов | 1ψ ±0,1 мм |
Назначение выводов
| Номер вывода | Функция |
| 1 | +Vin |
| 2 | -Vin |
| 3 | R.C. |
| 4 | +Vout |
| 5 | -Vout |
| 6 | Trim |
Упаковка
| Параметр | Значение |
| Количество в трубке | 10 шт. |
| Масса одной трубки | 400 г |
| Максимальное количество в коробке | 400 шт. |
| Масса коробки | 16,8 кг |
| Размер коробки | L620 × W230 × H230 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25°C и влажности 70% RH, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, нагруженной конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от нижнего предела входного напряжения до верхнего предела при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
