SKM30C-05

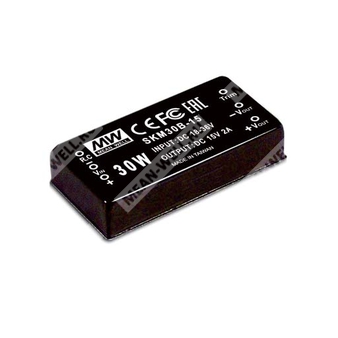

SKM30C-05 - изолированный DC/DC преобразователь 30 Вт с одним выходом 5 В для промышленной электроники.
Назначение и краткое описание
SKM30C-05 — это регулируемый изолированный DC/DC преобразователь серии SKM30, предназначенный для формирования стабилизированного выходного напряжения 5 В постоянного тока из одного из трёх широких диапазонов входного напряжения постоянного тока. Изделие рассчитано на применение в промышленной электронике, системах питания и распределённом электропитании оборудования, где требуются компактные габариты, гальваническая развязка и высокая эффективность.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| SKM | Серия источников питания Mean Well |
| 30 | Номинальная мощность 30 Вт |
| C | Диапазон входного напряжения 36–75 В постоянного тока |
| 05 | Выходное напряжение 5 В постоянного тока |
Особенности
- Компактное исполнение 2" × 1".
- Широкий диапазон входного напряжения 2:1.
- КПД до 90%.
- Гальваническая развязка входа и выхода 1500 В DC.
- Встроенное дистанционное включение/выключение.
- Встроенная подстройка выходного напряжения.
- Соответствие требованиям CE и FCC без внешних компонентов.
- Защита от короткого замыкания, перегрузки, перенапряжения по входу и выходу.
- Охлаждение за счёт свободной конвекции воздуха.
- Шестисторонний экранированный металлический корпус.
- 100% прогонка в процессе испытаний.
- Низкая стоимость при высокой надёжности.
- Одобрения: FCC, EAC, CE, UKCA.
Группы входных напряжений
| Исполнение | Диапазон входного напряжения |
| A | 9–18 В DC |
| B | 18–36 В DC |
| C | 36–75 В DC |
Вход
| Номинальное входное напряжение для SKM30C-05 | 36–75 В DC |
| Порог отключения по пониженному входному напряжению | 32 В DC |
| Порог защиты от перенапряжения по входу | >80–100 В DC |
| Тип защиты по входному перенапряжению | Отключение выходного напряжения с автоматическим восстановлением после устранения неисправности |
| Схема фильтрации | Pi-цепь |
| Дистанционное управление | Включение: R.C. относительно -Vin > 2.5–30 В DC или разомкнутая цепь; выключение: R.C. относительно -Vin < 0.5 В DC или короткое замыкание |
| Рекомендуемая защита | Предохранитель |
Выход
| Номинальное выходное напряжение | 5 В DC |
| Диапазон выходного тока | 0.6–6 А |
| Номинальная мощность | 30 Вт |
| Частота переключения | 300 кГц тип. |
| Погрешность выходного напряжения | ±2.0% |
| Пульсации и шум | 90 мВp-p |
| Линии регулирования | ±0.2% |
| Нагрузочная регулировка | ±0.5% |
| Конденсатор нагрузки внешней нагрузки | 1000 мкФ макс. |
| Диапазон внешней подстройки | ±10% тип. |
| Защита от перегрузки | 110%–180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от короткого замыкания | Во всех выходах предусмотрена защита от короткого замыкания |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения по выходу | 7–8.95 В для 5 В выхода |
| Тип защиты от перенапряжения по выходу | Ограничение с помощью TVS-диода |
Электрические параметры для SKM30C-05
| КПД, тип. | 90% |
| Потребляемый ток от входа, полная нагрузка | 700 мА |
| Потребляемый ток от входа, холостой ход | 30 мА |
Условия эксплуатации
| Рабочая температура | -40…+75 °C |
| Температура хранения | -55…+125 °C |
| Влажность при работе | 20%–90% RH, без конденсации |
| Температурный коэффициент | ±0.03% / °C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Способ охлаждения | Свободная конвекция воздуха |
Безопасность и электромагнитная совместимость
| Испытательное напряжение изоляции | Вход–выход: 1.5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты ЭМС по излучению | Соответствие BS EN/EN55032 класс A, FCC Part 15 класс A без внешних компонентов, EAC TP TC 020 |
| Стандарты ЭМС по помехоустойчивости | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8; уровень для лёгкой промышленности, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011; EAC TP TC 004 для типа 48Vin только |
| Классификация по корпусу | Шестисторонний экранированный металлический корпус |
Надёжность
| MTBF | 700 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Механические размеры
| Габариты | 50.8 × 25.4 × 11.2 мм |
| Габариты в дюймах | 2.00" × 1.00" × 0.44" |
| Длина | 50.8 мм |
| Ширина | 25.4 мм |
| Высота | 11.2 мм |
| Допуск по размеру выводов | 1ψ ±0.1 мм |
Назначение выводов
| Номер вывода | Функция |
| 1 | +Vin |
| 2 | -Vin |
| 3 | R.C. |
| 4 | +Vout |
| 5 | -Vout |
| 6 | Trim |
Подстройка выходного напряжения
Для увеличения или уменьшения выходного напряжения необходимо подключить подстроечный резистор либо между выводом Trim и -Vo для подстройки вверх, либо между выводом Trim и +Vo для подстройки вниз.
| Номинал Vout | R1, кОм | R2, кОм | R3, кОм | Vref |
| 3.3 В | 1.69 | 1 | 5.6 | 1.25 В |
| 5 В | 1 | 1 | 4.3 | 2.5 В |
| 12 В | 3.83 | 1 | 7.5 | 2.5 В |
| 15 В | 7.5 | 1.5 | 11 | 2.5 В |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсаторами 0.1 мкФ и 47 мкФ.
- Линейная регулировка измеряется при изменении входного напряжения от нижнего уровня к верхнему при номинальной нагрузке.
- Нагрузочная регулировка измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Не допускайте работы преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
Упаковка
| Количество в одной трубке | 10 шт. |
| Масса одной трубки | 400 г |
| Максимальное количество в коробке | 400 шт. |
| Масса коробки | 16.8 кг |
| Размер коробки | L620 × W230 × H230 мм |
| Тип упаковки | Стандартная трубочная упаковка |
