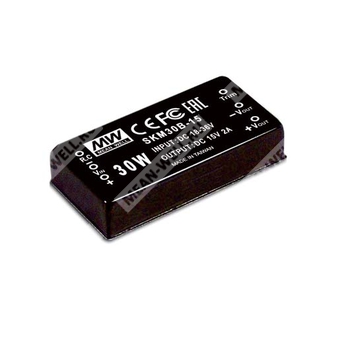

SKM30F-05N - изолированный DC-DC преобразователь 30 Вт с входом 9–36 В и выходом 5 В для промышленной аппаратуры.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | SKM | Серия модульных DC-DC преобразователей |
| 2 | 30 | Номинальная мощность 30 Вт |
| 3 | F | Диапазон входного напряжения 9–36 В постоянного тока |
| 4 | 05 | Номинальное выходное напряжение 5 В |
| 5 | N | Новая серия |
Назначение и краткое описание
SKM30F-05N — это изолированный и стабилизированный модульный DC-DC преобразователь мощностью 30 Вт в корпусе DIP 2"×1". Модель предназначена для преобразования напряжения постоянного тока в широком диапазоне входа 9–36 В в стабилизированное выходное напряжение 5 В. Изделие ориентировано на применение в телекоммуникационных и промышленных системах, измерительной и аналитической аппаратуре, датчиках, системах распределённого питания и оборудовании с жёсткими требованиями к гальванической развязке, помехоустойчивости и компактности.
Особенности
- Корпус DIP 2"×1" с промышленным стандартом выводов.
- Широкий входной диапазон 9–36 В постоянного тока.
- Температура эксплуатации от −40 до +90 °C.
- Работа без дерating до +60 °C.
- Не требуется минимальная нагрузка.
- Соответствие BS EN/EN55032, излучаемые помехи, класс A без дополнительных компонентов.
- КПД до 85%.
- Защита от короткого замыкания с непрерывным режимом работы.
- Защита от перегрузки.
- Защита от перенапряжения.
- Гальваническая развязка входа и выхода 3 кВ DC.
- Дистанционное включение/выключение.
- Внешняя подстройка выходного напряжения ±10% для моделей с одним выходом.
- Опциональное исполнение с винтовыми клеммами.
Применение
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные устройства и узлы распределённого питания.
Основные электрические параметры
| Параметр | Значение |
| Номинальная мощность | 30 Вт |
| Диапазон входного напряжения | 9–36 В DC |
| Номинальное входное напряжение для измерений | 12 В DC |
| Выходное напряжение | 5 В |
| Выходной ток | 0–6000 мА |
| КПД | 85% тип. |
| Пульсации и шум | 150 мВ пик-пик макс. |
| Точность выходного напряжения | ±2% макс. |
| Линейная стабилизация | ±0,2% |
| Нестабильность по нагрузке | ±0,5% |
| Частота переключения | 380 кГц тип. |
| Допустимая ёмкостная нагрузка | 820 мкФ |
| Потребляемый ток без нагрузки | 120 мА |
| Потребляемый ток при полной нагрузке | 2941 мА |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В DC |
| Фильтр | Pi-цепь |
| Защита по входу | Рекомендуется предохранитель 6 А, медленного срабатывания |
| Потребляемый ток без нагрузки | 120 мА |
| Потребляемый ток при полной нагрузке | 2941 мА |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Диапазон выходного тока | 0–6000 мА |
| Точность выходного напряжения | ±2% макс. |
| Пульсации и шум | 150 мВ пик-пик макс. |
| Линейная стабилизация | ±0,2% |
| Нестабильность по нагрузке | ±0,5% |
| Допустимая ёмкостная нагрузка | 820 мкФ |
Защита
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 110–230% |
| Перенапряжение по выходу | Отключение выходного напряжения, тип. 40 В DC |
Функции
| Параметр | Значение |
| Дистанционное управление | Включение: R.C. относительно −Vin > 2,5–5 В DC или разомкнуто; выключение: R.C. относительно −Vin < 1 В DC или короткое замыкание |
| Подстройка выходного напряжения | ±10% для моделей с одним выходом |
ЭМС и помехоустойчивость
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A |
| Проводимые помехи | BS EN/EN55032 (CISPR32) |
| ЭСР | ±4 кВ контактный разряд |
| Радиочастотная восприимчивость | 3 В/м |
| EFT/Burst | Уровень 1, 0,5 кВ |
| Импульсные перенапряжения | ±0,5 кВ линия-линия |
| Проводимая восприимчивость | 3 В (э.д.с.) |
| Требования к внешним компонентам для класса B | См. схему ЭМС с предохранителем, дросселем и конденсаторами |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход 3 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 1000 пФ |
| Стандарты безопасности | EAC TP TC 020/2011 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −40…+90 °C |
| Рабочая температура без дерейтинга | −40…+60 °C |
| Температура корпуса | +110 °C макс. |
| Рабочая влажность | 5–95% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | −55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Температура пайки | 3–5 с на расстоянии 1,5 мм от корпуса, максимум 265 °C |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | Более 250 000 часов по MIL-HDBK-217F при 25 °C |
| Габариты | 50,8 × 25,4 × 11,2 мм |
| Габариты в дюймах | 2 × 1 × 0,44 дюйма |
| Материал корпуса | Экранированный корпус со всех сторон |
| Упаковка, исполнение без маркировки ST | 31 г; 10 шт. в трубке; 400 шт. в 40 трубках на картонную коробку |
| Упаковка, исполнение ST | 50 г; 10 шт. в коробке; 120 шт. в 12 коробках на картонную коробку |
Подстройка выходного напряжения
Для увеличения или уменьшения выходного напряжения внешний подстроечный резистор подключают между выводом Trim и −Vo для подъёма напряжения либо между Trim и +Vo для его уменьшения. Подстройка предусмотрена только для моделей с одним выходом.
| Параметр | Значение |
| Диапазон внешней подстройки | ±10% |
| Для модели 5 В | Vref = 2,5 В; R1 = 1 кОм; R2 = 1 кОм; R3 = 3,6 кОм |
Примечания
- Все параметры указаны при нормальном входном напряжении 12 В DC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от минимального входного напряжения до максимального при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- Готовое оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
