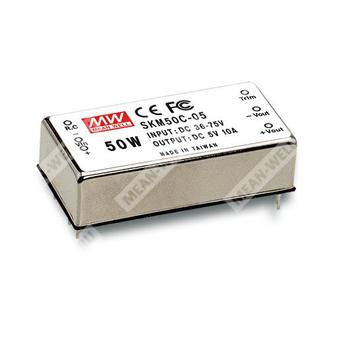

SKM50C-05 - изолированный DC-DC преобразователь 50 Вт с широким входом 36–75 В и выходом 5 В для промышленной электроники.
SKM50C-05 — это регулируемый изолированный преобразователь постоянного тока мощностью 50 Вт серии SKM50, предназначенный для формирования стабилизированного выхода 5 В при работе от широкого входного диапазона 36–75 В постоянного тока. Модуль выполнен в компактном металлическом корпусе, имеет встроенную защиту, удалённое включение/выключение и подстройку выходного напряжения.
Расшифровка партномера
| SKM |
Серия изолированных DC-DC преобразователей Mean Well |
| 50 |
Номинальная мощность 50 Вт |
| C |
Широкий входной диапазон 36–75 В постоянного тока |
| 05 |
Выходное напряжение 5 В |
Основные особенности
- Компактное исполнение 2" × 1"
- Широкий диапазон входного напряжения 2:1
- КПД до 92%
- Изоляция вход–выход 1500 В DC
- Встроенное удалённое управление включением/выключением
- Встроенная подстройка выходного напряжения
- Соответствие требованиям CE / FCC без внешних компонентов
- Защита от короткого замыкания, перегрузки и перенапряжения по входу и выходу
- Охлаждение за счёт свободной конвекции воздуха
- Шестисторонний экранирующий металлический корпус
- Испытание 100% burn-in
- Низкая стоимость и высокая надёжность
Выходные параметры
| Выходное напряжение |
5 В |
| Диапазон выходного тока |
1–10 А |
| Номинальная мощность |
50 Вт |
| Пульсации и шум, макс. |
60 мВ п-п |
| Точность выходного напряжения |
±2,0% |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±0,2% |
| Частота преобразования |
300 кГц тип. |
| Диапазон подстройки внешним триммером |
±10% |
| Максимальная внешняя ёмкость нагрузки |
1000 мкФ |
Входные параметры
| Диапазон входного напряжения |
36–75 В DC |
| Порог отключения по пониженному входному напряжению |
32 В DC |
| КПД, тип. |
91% |
| Потребляемый ток при полной нагрузке |
1160 мА |
| Потребляемый ток без нагрузки |
60 мА |
| Фильтр |
Pi network |
| Удалённое управление |
Включение: R.C. относительно -Vin > 2,5–30 В DC или разомкнутая цепь; выключение: R.C. относительно -Vin < 0,5 В DC или короткое замыкание |
Защита
| Защита от перегрузки по току |
110%–180% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Hiccup mode, автоматическое восстановление после устранения аварии |
| Защита от короткого замыкания |
У всех выходов |
| Тип защиты от короткого замыкания |
Hiccup mode, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения на выходе |
5 В: 7–8,95 В |
| Тип защиты от перенапряжения на выходе |
Ограничение TVS-диодом |
| Защита от перенапряжения на входе |
Срабатывание при 80–100 В DC |
| Тип защиты от перенапряжения на входе |
Отключение выходного напряжения с автоматическим восстановлением после устранения аварии |
Эксплуатационные параметры
| Рабочая температура |
-40…+75 °C |
| Рабочая температура при дерейтингe |
См. кривую снижения нагрузки |
| Температура корпуса |
+115 °C макс. |
| Рабочая влажность |
20%–90% RH, без конденсации |
| Температура хранения и влажность |
-55…+125 °C, 10%–95% RH |
| Температурный коэффициент |
±0,03%/°C (0…55 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции |
Вход–выход: 1,5 кВ DC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Эмиссия ЭМС |
BS EN/EN55032 Class A, FCC Part 15 Class A без внешних компонентов, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
BS EN/EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности |
EAC TP TC 020/2011; для исполнения 48Vin также EAC TP TC 004 |
Надёжность
| MTBF |
700 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габаритные размеры и исполнение
| Размеры |
50,8 × 25,4 × 13,7 мм |
| Размеры в дюймах |
2 × 1 × 0,54 |
| Масса |
43 г |
| Конструкция корпуса |
Шестисторонний экранирующий металлический корпус |
Назначение выводов
| 1 |
+Vin |
| 2 |
-Vin |
| 3 |
R.C. |
| 4 |
+Vout |
| 5 |
-Vout |
| 6 |
Trim |
Примечания
- Все параметры заданы при нормальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется при переходе от низкого входного напряжения к высокому при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Для применения класса B требуется консультация MEAN WELL.
- Не допускайте работу преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
Упаковка
| Упаковка в трубках |
10 шт. в трубке |
| Масса одной трубки |
450 г |
| Максимальное количество в картонной коробке |
320 шт. |
| Масса картонной коробки |
15,2 кг |
| Размеры коробки |
L620 × W230 × H230 мм |
