SKM50C-12 - изолированный DC-DC преобразователь 50 Вт для питания промышленной аппаратуры с входом 36–75 В и выходом 12 В.

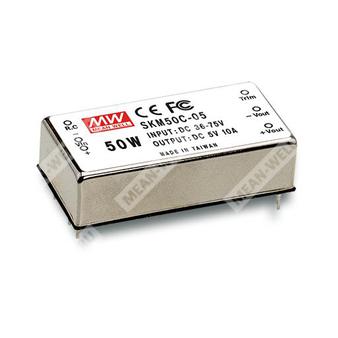

Компонент SKM50C-12 представляет собой регулируемый изолированный DC-DC преобразователь серии SKM50 мощностью 50 Вт с одним выходом. Изделие предназначено для преобразования постоянного входного напряжения в стабилизированное выходное напряжение 12 В при эксплуатации в широком диапазоне условий окружающей среды. Модель выполнена в компактном корпусе, имеет встроенную защиту, удалённое включение/выключение и возможность внешней подстройки выходного напряжения.
Расшифровка партномера
| Позиция в обозначении | Значение |
| SKM | Серия DC-DC преобразователей Mean Well |
| 50 | Номинальная мощность 50 Вт |
| C | Широкий входной диапазон 36–75 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В |
Ключевые особенности
- Компактный корпус 2″ × 1″.
- Широкий входной диапазон 2:1.
- КПД до 92%.
- Изоляция вход-выход 1500 В постоянного тока.
- Встроенное дистанционное управление включением/выключением.
- Встроенная подстройка выходного напряжения.
- Соответствие требованиям CE / FCC без внешних компонентов.
- Защита от короткого замыкания, перегрузки, перенапряжения по входу и выходу.
- Охлаждение за счёт свободной конвекции воздуха.
- Шестисторонний экранирующий металлический корпус.
- 100% прогонная приработка.
- Низкая стоимость при высокой надёжности.
Назначение
Преобразователь применяется в промышленной электронике, системах распределённого питания, телекоммуникационном и измерительном оборудовании, а также в других устройствах, где требуется гальванически развязанное стабилизированное питание 12 В от источника постоянного тока с широким диапазоном входного напряжения.
Параметры
Выход
| Номинальное выходное напряжение | 12 В |
| Диапазон выходного тока | 0,41 ~ 4,17 А |
| Номинальная выходная мощность | 50 Вт |
| Допуск по выходному напряжению | ±2,0% |
| Пульсации и шум | 80 мВп-п |
| Регулировка по линии | ±0,2% |
| Регулировка по нагрузке | ±0,5% |
| Точность выходного напряжения | ±2,0% |
| Диапазон внешней подстройки | ±10% |
| Внешняя ёмкость нагрузки, максимум | 1000 мкФ |
Вход
| Диапазон входного напряжения | 36 ~ 75 В постоянного тока |
| Порог отключения по пониженному напряжению | 32 В постоянного тока |
| КПД, тип. | 91% |
| Входной ток при полной нагрузке | 1160 мА |
| Входной ток без нагрузки | 60 мА |
| Входной фильтр | Pi-цепь |
| Частота переключения, тип. | 300 кГц |
Защита
| Перегрузка по току | 110% ~ 180% от номинальной выходной мощности |
| Режим защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 15 В: 18 ~ 23,3 В; защита: ограничение TVS-диодом |
| Перенапряжение по входу | 80 ~ 100 В постоянного тока для версии C; защита: отключение выходного напряжения с автоматическим восстановлением |
Сигналы управления
| Дистанционное включение | Вкл.: R.C. относительно -Vin > 2,5 ~ 30 В постоянного тока или разомкнутая цепь |
| Дистанционное включение | Выкл.: R.C. относительно -Vin < 0,5 В постоянного тока или короткое замыкание |
Изоляция и безопасность
| Испытательное напряжение изоляции | Вход-выход 1,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | EAC TP TC 020/2011 (для версии 48 Vin также EAC TP TC 004) |
Электромагнитная совместимость
| Эмиссия | BS EN/EN55032 Class A, FCC Part 15 Class A без внешних компонентов, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8; уровень light industry, критерий A; EAC TP TC 020 |
Эксплуатационные условия
| Рабочая температура | -40 ~ +75 °C |
| Ограничение по температуре корпуса | +115 °C максимум |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения и влажность | -55 ~ +125 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 55 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Надёжность
| MTBF | 700 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габариты и механическое исполнение
| Размеры | 50,8 × 25,4 × 13,7 мм |
| Размеры в дюймах | 2″ × 1″ × 0,54″ |
| Масса | 43 г |
| Тип корпуса | Металлический корпус с экранированием по шести сторонам |
Назначение выводов
| Вывод 1 | +Vin |
| Вывод 2 | -Vin |
| Вывод 3 | R.C. |
| Вывод 4 | +Vout |
| Вывод 5 | -Vout |
| Вывод 6 | Trim |
Установка подстройки выходного напряжения
Для внешней подстройки используется подстроечный резистор номиналом 500 кОм. Схема подключения предусматривает регулирование между выводом Trim и цепью управления согласно типовой конфигурации серии.
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с применением витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от низкого входного напряжения к высокому при номинальной нагрузке.
- Регулировка по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Для версии B рекомендуется консультация MEAN WELL по вопросу применения в классе B.
- Не допускается работа преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
Упаковка
| Количество в трубке | 10 шт. |
| Масса одной трубки | 450 г |
| Максимальное количество в коробке | 320 шт. |
| Масса одной коробки | 15,2 кг |
| Габариты коробки | L620 × W230 × H230 мм |
Серия: SKM50. Модель: SKM50C-12.
