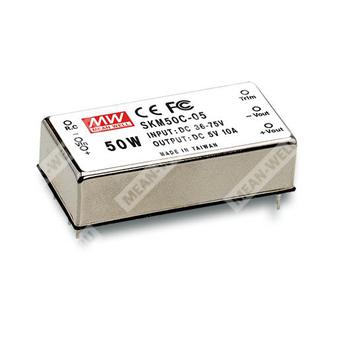

SKM50C-15 — компактный изолированный DC-DC преобразователь 50 Вт с широким входом и выходом 15 В.
SKM50C-15 представляет собой регулируемый изолированный преобразователь постоянного тока в постоянный ток мощностью 50 Вт с одним выходом 15 В, предназначенный для применения в промышленной электронике, системах автоматизации, телекоммуникационном и измерительном оборудовании. Модуль выполнен в компактном корпусе с естественным воздушным охлаждением, оснащён встроенным управлением включением/выключением, функцией подстройки выходного напряжения и полным набором защит.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|
| SKM | Серия преобразователей DC-DC SKM |
| 50 | Номинальная выходная мощность 50 Вт |
| C | Широкий вход 36–75 В постоянного тока |
| 15 | Номинальное выходное напряжение 15 В |
Основные особенности
- Компактное исполнение 2×1 дюйм.
- Широкий диапазон входного напряжения 2:1.
- Высокий КПД до 92%.
- Изоляция вход–выход 1500 В DC.
- Встроенное дистанционное управление включением/выключением.
- Встроенная подстройка выходного напряжения.
- Соответствие требованиям CE / FCC без внешних компонентов.
- Защиты: короткое замыкание, перегрузка, превышение входного и выходного напряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Шестисторонний экранирующий металлический корпус.
- 100% испытание на прогонку.
- Подходит для применения в ответственных промышленных системах.
Выход
| Параметр | Значение |
|---|
| Выходное напряжение | 15 В |
| Диапазон выходного тока | 0,33 ~ 3,33 А |
| Номинальная выходная мощность | 50 Вт |
| Пульсации и шум, максимальные | 100 мВ пик-пик |
| Точность выходного напряжения | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,2% |
| Частота переключения | 300 кГц тип. |
| Диапазон подстройки выходного напряжения | ±10% тип. |
| Максимальная внешняя ёмкостная нагрузка | 1000 мкФ |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 36 ~ 75 В DC |
| Порог отключения по пониженному входному напряжению | 32 В DC |
| Типовой входной ток при полной нагрузке | 1160 мА |
| Типовой входной ток без нагрузки | 60 мА |
| Тип фильтра | Pi-фильтр |
| Дистанционное управление включением | Включение: R.C. относительно -Vin > 2,5 ~ 30 В DC или разомкнутая цепь; выключение: R.C. относительно -Vin < 0,5 В DC или короткое замыкание |
Защиты
| Параметр | Значение |
|---|
| Защита от перегрузки по току | 110% ~ 180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Все выходы защищены |
| Тип защиты от короткого замыкания | Hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения на выходе | 18 ~ 23,3 В |
| Тип защиты от перенапряжения на выходе | Ограничение на TVS-диоде |
| Защита от перенапряжения на входе | Более 80 ~ 100 В DC |
| Тип защиты от перенапряжения на входе | Отключение выходного напряжения с автоматическим восстановлением после устранения неисправности |
| Рекомендуемый предохранитель | Рекомендуется |
Эксплуатационные параметры
| Параметр | Значение |
|---|
| Рабочая температура | -40 ~ +75 °C |
| Температура корпуса | Макс. +115 °C |
| Температура хранения | -55 ~ +125 °C |
| Влажность при эксплуатации | 20% ~ 90% RH, без конденсации |
| Влажность при хранении | 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 55 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Охлаждение | Свободная конвекция воздуха |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | Вход–выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие требованиям EMC и безопасности
| Параметр | Значение |
|---|
| Электромагнитные помехи | BS EN/EN55032 Class A, FCC Part 15 Class A без внешних компонентов, EAC TP TC 020 |
| Электромагнитная устойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, уровень для лёгкой промышленности, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011; для типа 48Vin — EAC TP TC 004 |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 700 000 ч минимум по MIL-HDBK-217F при 25 °C |
Размеры и конструкция
| Параметр | Значение |
|---|
| Габариты | 50,8 × 25,4 × 13,7 мм |
| Габариты в дюймах | 2 × 1 × 0,54 дюйма (Д × Ш × В) |
| Конструкция корпуса | Шестисторонний экранирующий металлический корпус |
| Масса | 43 г |
Разводка выводов
| Номер вывода | Назначение |
|---|
| 1 | +Vin |
| 2 | -Vin |
| 3 | R.C. |
| 4 | +Vout |
| 5 | -Vout |
| 6 | Trim |
Подстройка выходного напряжения
| Параметр | Значение |
|---|
| Тип подстройки | Внешний триммер 500 кОм |
| Назначение | Установка верхнего/нижнего предела выходного напряжения |
| Подключение | Согласно схеме внешней подстройки выходного напряжения |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной конденсаторами 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется при переходе от низкого входного напряжения к высокому при номинальной нагрузке.
- Нестабильность по нагрузке измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Следует консультироваться с MEAN WELL при применении класса B.
- Не допускайте работы преобразователя в режиме перегрузки или короткого замыкания более 30 секунд.
Упаковка
| Параметр | Значение |
|---|
| Упаковка по трубкам | 10 шт. в одной трубке |
| Масса одной трубки | 450 г |
| Максимальное количество в коробке | 320 шт. |
| Масса коробки | 15,2 кг |
| Размеры коробки | 620 × 230 × 230 мм |
Механические размеры
| Параметр | Значение |
|---|
| Длина корпуса | 50,8 мм |
| Ширина корпуса | 25,4 мм |
| Высота корпуса | 13,7 мм |
| Допуск по выводам | ±0,1 мм |
| Прочие допуски | ±0,8 мм |
