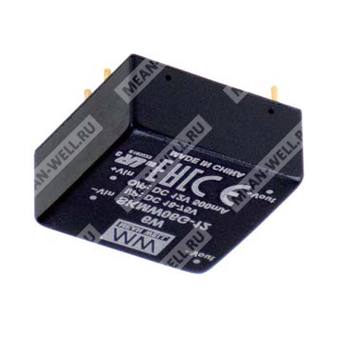

SKMW06F-05 - изолированный стабилизированный DC-DC преобразователь 6 Вт для питания аппаратуры от сети 9–36 В с выходом 5 В.
Расшифровка партномера
| Позиция в обозначении |
Значение |
| SKMW |
Серия модулей DC-DC преобразователей Mean Well |
| 06 |
Номинальная мощность 6 Вт |
| F |
Входное напряжение 9–36 В постоянного тока |
| 05 |
Выходное напряжение 5 В постоянного тока |
Назначение и особенности
SKMW06F-05 — это изолированный, стабилизированный модульный DC-DC преобразователь в корпусе DIP 1"×1", предназначенный для преобразования входного напряжения 9–36 В постоянного тока в стабилизированное выходное напряжение 5 В. Модуль рассчитан на применение в промышленной электронике, телекоммуникационном и измерительном оборудовании, распределённых системах питания и другой аппаратуре, где требуется компактный источник с гальванической развязкой, высоким КПД и защитными функциями.
Особенности
- Корпус DIP 1"×1" с отраслевым стандартом выводов.
- Широкий диапазон входного напряжения 4:1: 9–36 В постоянного тока.
- Рабочий температурный диапазон: от -40 до +85 °C.
- Не требует минимальной нагрузки.
- Соответствие BS EN/EN55032, класс A без дополнительных внешних компонентов.
- Высокий КПД, типовое значение 81%.
- Защита от короткого замыкания, перегрузки, перенапряжения и пониженного входного напряжения.
- Гальваническая развязка вход-выход 1,5 кВ DC.
- Стабилизированный выход 5 В.
Расшифровка партномера
| Обозначение |
Расшифровка |
| SKMW06F-05 |
Модуль серии SKMW, мощность 6 Вт, вход 9–36 В DC, выход 5 В DC |
Применение
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные системы передачи данных.
Описание
Серия SKMW06 и DKMW06 представляет собой 6-ваттные изолированные и стабилизированные модульные DC-DC преобразователи в корпусе DIP 1"×1". Модули имеют международный стандарт расположения выводов, высокий КПД до 86%, рабочий диапазон температур от -40 до +85 °C, изоляцию 1,5 кВ DC между входом и выходом и соответствуют требованиям BS EN/EN55032 по излучаемым помехам класса A без дополнительных компонентов. Конструкция ориентирована на применение в промышленной автоматике, телекоммуникациях и распределённых архитектурах питания.
Технические параметры
Вход
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Импульсное входное напряжение, не более 100 мс | 50 В постоянного тока |
| Входной фильтр | Pi-тип |
| Защита по входу | Рекомендуется предохранитель |
| Рекомендуемый предохранитель | 1,5 А, медленный, 24Vin models |
| Пониженное входное напряжение, запуск | 6,5 В постоянного тока |
| Пониженное входное напряжение, отключение | 5,5 В постоянного тока |
| Потребляемый ток холостого хода | 5 мА |
| Потребляемый ток при полной нагрузке | 309 мА |
| Внутреннее рассеяние мощности | 0,12 Вт |
Выход
| Номинальное выходное напряжение | 5 В постоянного тока |
| Выходной ток | 0–1200 мА |
| Номинальная мощность | 6 Вт |
| Точность выходного напряжения | ±1% |
| Пульсации и шум | 60 мВ пик-пик тип., 85 мВ пик-пик макс. |
| Линейная стабилизация | ±0,2% |
| Нагрузка для типового режима | От 5% до 100% от номинальной |
| Частота переключения | 300 кГц |
| Перегрузка | 110–190% от номинальной выходной мощности |
| Тип защиты от перегрузки | Восстановление после устранения аварийного режима |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перенапряжения | Ограничение диодом |
Электрическая изоляция
| Напряжение изоляции вход-выход | 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 1000 пФ |
ЭМС и помехоустойчивость
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A без внешних компонентов; класс B с внешними компонентами |
| Проводимые помехи | BS EN/EN55032 (CISPR32), не нормируется |
| ЭСР | контакт ±4 кВ |
| Радиочастотная восприимчивость | 10 В/м |
| Быстрые переходные процессы | ±2 кВ |
| Импульсные помехи | Line-Line ±2 кВ |
| Проводимая восприимчивость | 3 Вскз |
Эксплуатационные условия
| Рабочая температура | от -40 до +85 °C |
| Температура корпуса | до +105 °C |
| Рабочая влажность | 5–95% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | от -55 до +125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0…71 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, до 260 °C |
Надёжность и прочее
| MTBF | 1000 тыс. ч по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Чёрное покрытое медное исполнение с непроводящим основанием |
Размеры
| Габариты | 25,4 × 25,4 × 11,7 мм |
| Габариты в дюймах | 1 × 1 × 0,461 |
| Шаг и расположение выводов | Стандартный корпус DIP; шаг и привязки согласно чертежу |
Упаковка
| Масса одного модуля | 12,5 г |
| Количество в одной трубке | 19 шт. |
| Масса одной трубки | 300 г |
| Максимальное количество в коробке | 912 шт. / 48 трубок |
| Масса коробки | 15,8 кг |
| Размеры коробки | 600 × 285 × 225 мм |
Примечания
- Все параметры указаны для нормального входа 24 В (F: 24 В DC), номинальной нагрузки и температуры окружающей среды 25 °C, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется от нижней до верхней границы входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 5% до 100% номинальной нагрузки.
- Окончательный комплект изделия должен подтверждать соответствие ЭМС. Для проведения испытаний по ЭМС следует руководствоваться испытаниями на излучение компонентов источника питания.
