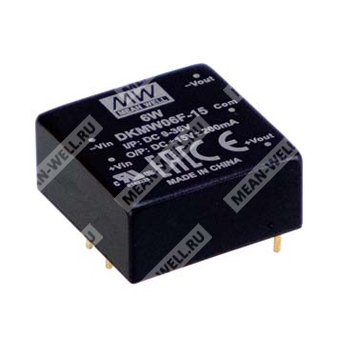

SKMW06F-12 - изолированный регулируемый DC-DC преобразователь мощностью 6 Вт с выходом 12 В.
6W 1"x1" Package DC-DC Regulated Converter SKMW06 & DKMW06 series
Расшифровка партномера
| Обозначение |
Расшифровка |
| SKMW |
Серия изолированных регулируемых DC-DC преобразователей в корпусе 1"×1" |
| 06 |
Номинальная мощность 6 Вт |
| F |
Диапазон входного напряжения 9–36 В постоянного тока |
| 12 |
Номинальное выходное напряжение 12 В постоянного тока |
Назначение
Компонент предназначен для преобразования входного постоянного напряжения в стабилизированное изолированное выходное напряжение 12 В при мощности до 6 Вт, с применением в телекоммуникационных, промышленных и распределённых системах питания.
Особенности
- Корпус DIP 1"×1" со стандартной распиновкой.
- Широкий диапазон входного напряжения 9–36 В постоянного тока.
- Не требует минимальной нагрузки.
- Высокая эффективность до 85% для данной модификации.
- Изоляция вход-выход 1,5 кВ DC.
- Защита от короткого замыкания, перегрузки, перенапряжения и пониженного входного напряжения.
- Соответствие требованиям по электромагнитной совместимости при соблюдении рекомендованных внешних цепей.
Области применения
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленная автоматика.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Системы коммутации данных.
Описание
SKMW06F-12 относится к серии SKMW06 и представляет собой изолированный, стабилизированный модульный DC-DC преобразователь мощностью 6 Вт в корпусе DIP 1"×1". Модификация F рассчитана на входное напряжение 9–36 В постоянного тока и обеспечивает одно выходное напряжение 12 В. Преобразователь выполнен с естественным воздушным охлаждением, рассчитан на работу в широком диапазоне температур и предназначен для применения в системах промышленной электроники, телекоммуникационном оборудовании и распределённых архитектурах питания.
Расшифровка основных параметров
| Параметр |
Значение для SKMW06F-12 |
| Входное напряжение |
9–36 В DC |
| Пиковое входное перенапряжение 100 мс |
50 В DC |
| Номинальная мощность |
6 Вт |
| Номинальное выходное напряжение |
12 В DC |
| Выходной ток |
0–500 мА |
| КПД тип. |
85% |
| Потребляемый ток холостого хода |
7 мА |
| Потребляемый ток при полной нагрузке |
309 мА |
| Допустимая ёмкостная нагрузка |
470 мкФ |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
9–36 В DC |
| Пиковое входное напряжение, не более 100 мс |
50 В DC |
| Тип входного фильтра |
Pi-тип |
| Рекомендуемая защита по входу |
Предохранитель; для моделей 24Vin: 1,5 А, задержанный; для моделей 48Vin: 0,8 А, задержанный |
| Потребляемый ток без нагрузки |
7 мА |
| Потребляемый ток при полной нагрузке |
309 мА |
| Пониженное входное напряжение, запуск |
6,5 В DC |
| Пониженное входное напряжение, отключение |
5,5 В DC |
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
12 В DC |
| Диапазон выходного тока |
0–500 мА |
| Точность выходного напряжения |
±1% |
| Допуск по линейной стабилизации |
±0,2% |
| Допуск по нагрузочной стабилизации |
±1% |
| Пульсации и шум |
60 мВ пик-пик тип., 85 мВ пик-пик макс. |
| Частота преобразования |
300 кГц |
| Защита от перегрузки |
110–190% от номинальной выходной мощности |
| Защита от короткого замыкания |
Непрерывная, с автоматическим восстановлением |
| Защита от перенапряжения |
Ограничение диодом |
| Допустимая ёмкостная нагрузка |
470 мкФ |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Непрерывная, автоматическое восстановление |
| Перегрузка |
110–190% от номинальной мощности; восстановление после устранения аварийного режима |
| Перенапряжение |
Ограничение диодом |
| Пониженное входное напряжение |
Есть |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
от -40 до +85 °C |
| Температура корпуса |
до +105 °C |
| Рабочая влажность |
5–95% RH, без конденсации |
| Охлаждение |
Свободная конвекция воздуха |
| Температура и влажность хранения |
от -55 до +125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
0,03%/°C |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса в течение 1–3 с, не более 260 °C |
Изоляция и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции |
I/P-O/P: 1,5 кВ DC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции |
1000 пФ |
| Стандарты безопасности |
UL60950-1, EAC TP TC 004 |
Электромагнитная совместимость
| Параметр |
Стандарт / уровень |
| Проводимые помехи |
BS EN/EN55032 (CISPR32), класс A без внешних компонентов |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), класс A без внешних компонентов; класс B с внешними компонентами |
| Электростатический разряд |
BS EN/EN61000-4-2, контактный разряд ±4 кВ |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3, 10 В/м |
| Быстрые переходные процессы |
BS EN/EN61000-4-4, ±2 кВ |
| Импульсные перенапряжения |
BS EN/EN61000-4-5, линия-линия ±2 кВ |
| Проводимая помехоустойчивость |
BS EN/EN61000-4-6, 3 Вскз |
Надёжность
| Параметр |
Значение |
| MTBF |
1000 тыс. ч по MIL-HDBK-217F (25 °C) |
Габаритные размеры
| Параметр |
Значение |
| Размеры |
25,4 × 25,4 × 11,7 мм |
| Размеры в дюймах |
1 × 1 × 0,461 |
| Допуск |
x.x ±1 мм; x.xx ±0,25" |
| Размер вывода |
1 ±0,1 мм; 0,04" ±0,004" |
Распиновка
| Номер вывода |
SKMW06 |
| 1 |
+Vin |
| 2 |
-Vin |
| 3 |
+Vout |
| 4 |
Не используется |
| 5 |
-Vout |
Примечания
1. Все параметры измерены при нормальном входном напряжении 24 В DC / 48 В DC, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, терминованной конденсатором 0,1 мкФ и 47 мкФ.
3. Регулирование по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
4. Регулирование по нагрузке измеряется от 5% до 100% номинальной нагрузки.
5. Для обеспечения соответствия требованиям EMC конечное оборудование должно подтверждать соответствие требованиям EMC. Для проведения испытаний EMC рекомендуется использовать раздел «EMI testing of component power supplies».
Упаковка
| Параметр |
Значение |
| Масса одного изделия |
12,5 г |
| Количество в трубке |
19 шт. |
| Масса одной трубки |
300 г |
| Количество в коробке |
912 шт. / 48 трубок |
| Масса коробки |
15,8 кг |
| Размер коробки |
L600 × W285 × H225 |
