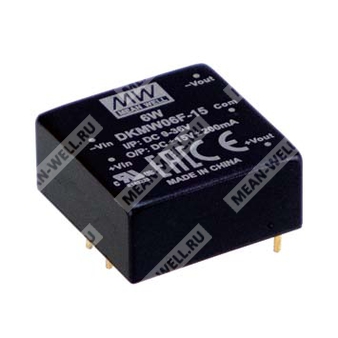

SKMW06F-24 - изолированный регулируемый DC-DC преобразователь 6 Вт в корпусе DIP 1×1 для промышленных и телеком применений.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | SKMW06 | Изолированный регулируемый модульный преобразователь постоянного тока |
| Тип входа | F | Номинальный вход 24 В, диапазон 9–36 В |
| Номинальное выходное напряжение | 24 | 24 В постоянного тока |
| Полярность/исполнение | Одноканальный | Серия SKMW — одноканальный выход |
Краткое описание
SKMW06F-24 — это изолированный и стабилизированный модульный DC-DC преобразователь мощностью 6 Вт в корпусе DIP 1×1, рассчитанный на вход 9–36 В постоянного тока и выдающий 24 В постоянного тока. Модуль предназначен для применения в промышленной автоматике, телекоммуникационных системах, сетевом оборудовании и другой аппаратуре с требованиями к гальванической развязке, устойчивости и компактности.
Особенности
- Корпус DIP 1×1 с промышленным стандартным расположением выводов.
- Широкий диапазон входного напряжения 4:1.
- Рабочий температурный диапазон от -40 до +85 °C.
- Не требуется минимальная нагрузка.
- Соответствие классу излучаемых помех BS EN/EN55032 Class A без дополнительных внешних компонентов.
- КПД до 86%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, пониженное входное напряжение.
- Гальваническая развязка вход-выход 1,5 кВ DC.
- Время наработки на отказ: 1000 тыс. часов.
Области применения
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная техника.
- Анализаторы.
- Детекторы.
- Коммутационные устройства передачи данных.
Описание
Серия SKMW06 и DKMW06 представляет собой 6-ваттные изолированные и стабилизированные DC-DC модули с корпусом DIP 1×1. Модули выполнены с международно стандартизированным расположением выводов, обеспечивают высокий КПД до 86%, допускают работу в расширенном температурном диапазоне от -40 до +85 °C и обеспечивают изоляцию вход-выход 1,5 кВ DC. Серия рассчитана на применение в системах промышленной автоматики, телекоммуникации, распределённой архитектуры питания и прочих электронных устройствах, где требуется компактный изолированный источник питания постоянного тока.
Расшифровка и параметры модели SKMW06F-24
| Параметр | Значение |
| Номинальная входная группа | 24 В |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Выходное напряжение | 24 В постоянного тока |
| Номинальная выходная мощность | 6 Вт |
| Тип выхода | Одноканальный |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Пиковое входное перенапряжение, 100 мс максимум | 50 В постоянного тока |
| Фильтр | Pi-тип |
| Защита по входу | Рекомендуется предохранитель |
| Рекомендуемый предохранитель | 1,5 А, замедленного действия |
| Порог включения УВЛ | 6,5 В постоянного тока |
| Порог отключения УВЛ | 5,5 В постоянного тока |
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В постоянного тока |
| Выходной ток | 0–250 мА |
| Номинальная мощность | 6 Вт |
| Точность выходного напряжения | ±1% |
| Пульсации и шум | 60 мВп-п тип., 85 мВп-п макс. |
| Регулировка по линии | ±0,2% |
| Регулировка по нагрузке | ±1% |
| Частота преобразования | 300 кГц |
| Тип защиты от перегрузки | Ограничение с автоматическим восстановлением |
| Тип защиты от короткого замыкания | Непрерывная, автоматическое восстановление |
| Тип защиты от перенапряжения | Ограничение на диоде |
Изоляция
| Параметр | Значение |
| Испытательное напряжение вход-выход | 1,5 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 1000 пФ |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Температура корпуса | +105 °C максимум |
| Влажность при работе | 5–95% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | -55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0…71 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, максимум 260 °C |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, EAC TP TC 004 |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) |
| Проводимые помехи | BS EN/EN55032 (CISPR32) |
| ЭСР | BS EN/EN61000-4-2, контакт ±4 кВ |
| Радиочастотная восприимчивость | BS EN/EN61000-4-3, 10 В/м |
| Быстрые импульсные помехи | BS EN/EN61000-4-4, ±2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5, линия-линия ±2 кВ |
| Проводимая восприимчивость | BS EN/EN61000-4-6, 3 Вскз |
Надёжность и прочее
| Параметр | Значение |
| Наработка на отказ | 1000 тыс. часов по MIL-HDBK-217F (25 °C) |
| Потребляемая внутренняя мощность | 0,12 Вт |
| Материал корпуса | Чёрное покрытое медное исполнение с непроводящим основанием |
Размеры
| Параметр | Значение |
| Габариты | 25,4 × 25,4 × 11,7 мм |
| Габариты в дюймах | 1 × 1 × 0,461 дюйма |
| Размеры корпуса по чертежу | 25,4 мм по длине, 25,4 мм по ширине, 11,7 мм по высоте |
| Шаг и расположение выводов | Стандартный DIP |
| Размер вывода | 1 ± 0,1 мм |
| Допуск по размерам | x.x ±1 мм, x.xx ±0,25 |
Распиновка
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Не подключен |
| 5 | -Vout |
Примечания
- Все параметры указаны для нормального входа 24 В, входа 48 В, номинальной нагрузки, температуры 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, оконечной нагрузкой служат параллельно включённые конденсаторы 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от минимального до максимального входа при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 5% до 100% номинальной нагрузки.
- Окончательное оборудование должно подтверждать соответствие ЭМС-директивам при установленном модуле.
Условия монтажа и упаковка
| Параметр | Значение |
| Упаковка | 12,5 г; 19 шт. в трубке, 912 шт. в 48 трубках в картонной коробке |
| Масса одной трубки | 300 г |
| Масса одной коробки | 15,8 кг |
| Размер коробки | L600 × W285 × H225 |
| Количество в коробке | 912 шт. |
