SKMW06G-03 - изолированный и стабилизированный DC-DC преобразователь 6 Вт с входом 18–75 В и выходом 3,3 В.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| 1 | SKMW | Серия изолированных DC-DC преобразователей Mean Well |
| 2 | 06 | Номинальная мощность 6 Вт |
| 3 | G | Входной диапазон для 48 В системы: 18–75 В постоянного тока |
| 4 | 03 | Выходное напряжение 3,3 В |
Назначение
SKMW06G-03 представляет собой изолированный регулируемый модульный DC-DC преобразователь мощностью 6 Вт в корпусе DIP 1×1, предназначенный для применения в промышленной электронике, телекоммуникационном и распределённом питании. Модуль обеспечивает преобразование входного постоянного напряжения 18–75 В в стабилизированное выходное напряжение 3,3 В при гальванической развязке входа и выхода 1,5 кВ DC.
Особенности
- Корпус DIP 1×1 с промышленным стандартным расположением выводов.
- Широкий диапазон входного напряжения 4:1.
- Рабочий диапазон температуры от -40 до +85 °C.
- Не требуется минимальная нагрузка.
- Соответствие BS EN/EN55032, класс A без дополнительных внешних компонентов.
- КПД до 77%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, пониженное входное напряжение.
- Изоляция вход-выход 1,5 кВ DC.
- Трёхлетний срок гарантии в документе указан, в описание не включён.
Области применения
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Системы коммутации данных.
Описание

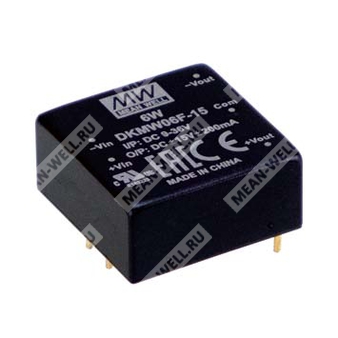

Серия SKMW06 и DKMW06 — это 6-ваттные изолированные и стабилизированные DC-DC модули с корпусом DIP 1×1. Модуль SKMW06G-03 относится к однотактным моделям с выходом 3,3 В и рассчитан на питание от источников 48 В с расширенным входным диапазоном 18–75 В. Конструкция ориентирована на применение в системах с повышенными требованиями к помехоустойчивости, изоляции и компактности монтажа.
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 18–75 В DC |
| Импульсное перенапряжение на входе, 100 мс макс. | 100 В DC |
| Фильтр | π-тип |
| Защита входа | Предохранитель рекомендуется, для 48 В моделей: 0,8 A, замедленного действия |
| Пусковое напряжение УВЛ | 15,5 В DC |
| Напряжение отключения УВЛ | 12 В DC |
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 3,3 В |
| Допуск по выходному напряжению | ±1% |
| Номинальная мощность | 6 Вт |
| Выходной ток | 0–1500 мА |
| Ток холостого хода | 13 мА |
| Ток при полной нагрузке | 134 мА |
| Пульсации и шум | 60 мВ p-p тип., 85 мВ p-p макс. |
| Стабилизация по линии | ±0,2% |
| Стабилизация по нагрузке | ±1% |
| Частота переключения, тип. | 300 кГц |
| Защита от перегрузки | 110–190% от номинальной выходной мощности, автоматическое восстановление |
| Защита от перенапряжения | Ограничение на диоде |
| Защита от короткого замыкания | Непрерывная, автоматическое восстановление |
| Допустимая ёмкость нагрузки | 1800 мкФ |
Параметры изоляции и безопасности
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции, тип. | 1000 пФ |
| Стандарты безопасности | UL60950-1, EAC TP TC 004 approved |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A без внешних компонентов |
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Н/П |
| Электростатический разряд | BS EN/EN61000-4-2 | Контактный разряд ±4 кВ |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | 10 В/м |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | ±2 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Линия-линия ±2 кВ |
| Проводимая помехоустойчивость | BS EN/EN61000-4-6 | 3 В действ. |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Температура корпуса | +105 °C макс. |
| Влажность при работе | 5–95% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0…71 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по осям X, Y, Z, период 60 мин каждая |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, до 260 °C макс. |
Надёжность и конструкция
| Параметр | Значение |
| MTBF | 1000 тыс. ч по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Чёрная омеднённая поверхность с непроводящим основанием |
| Масса | 12,5 г |
Габаритные размеры
| Параметр | Значение |
| Длина × ширина × высота | 25,4 × 25,4 × 11,7 мм |
| Длина × ширина × высота в дюймах | 1 × 1 × 0,461" |
| Допуск | x.x ±1 мм; x.xx ±0,25" |
| Размер вывода | 1 ±0,1 мм |
Назначение выводов
| Номер вывода | Обозначение |
| 1 | Входное напряжение +Vin |
| 2 | Входное напряжение -Vin |
| 3 | Выходное напряжение +Vout |
| 4 | Не подключен |
| 5 | Выходное напряжение -Vout |
Примечания
- Все параметры указаны при номинальном входе 48 В DC, номинальной нагрузке и температуре 25 °C, влажности 70% RH, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, с оконечной нагрузкой из конденсатора 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 5% до 100% номинальной нагрузки.
- Окончательное изделие должно повторно подтвердить соответствие требованиям ЭМС. Для проведения испытаний ЭМС рекомендуется ориентироваться на испытания компонентов силовых источников питания.
Рекомендованная внешняя обвязка для соответствия классу B по излучению
| Элемент | Для входа 24 В | Для входа 48 В |
| Предохранитель | Выбирать по фактическому входному току | Выбирать по фактическому входному току |
| Ограничитель перенапряжений | S20K30 | S14K60 |
| С0 | 680 мкФ / 50 В | 680 мкФ / 100 В |
| С1 | 1 мкФ / 50 В | 1 мкФ / 100 В |
| С2 | 330 мкФ / 50 В | 330 мкФ / 100 В |
| С3 | 4,7 мкФ / 50 В | 4,7 мкФ / 100 В |
| С4 | 10 мкФ / 50 В | 10 мкФ / 50 В |
| LCM | 4,7 мГн | 4,7 мГн |
| CY1, CY2 | 1 нФ / 2 кВ | 1 нФ / 2 кВ |
Упаковка
| Параметр | Значение |
| Количество в трубке | 19 шт. |
| Масса одной трубки | 300 г |
| Максимальное количество в коробке | 912 шт. |
| Масса коробки | 15,8 кг |
| Размер коробки | 600 × 285 × 225 мм |
