SKMW06G-15 - изолированный DC-DC преобразователь 6 Вт в корпусе 1×1 дюйм с выходным напряжением 15 В.
SKMW06G-15 — это регулируемый модульный изолированный преобразователь постоянного тока в постоянный ток мощностью 6 Вт, выполненный в промышленном корпусе DIP 1×1 дюйм. Модель относится к серии SKMW06 и предназначена для построения локальных источников питания в телекоммуникационной, промышленной и приборной аппаратуре.
Расшифровка партномера
| Символы | Значение |
| SKMW | Серия изолированных и стабилизированных модулей DC-DC преобразователей Mean Well |
| 06 | Номинальная мощность 6 Вт |
| G | Широкий входной диапазон 18–75 В DC, нормальный класс 48 В |
| 15 | Выходное напряжение 15 В DC |
Назначение и особенности
- Корпус DIP 1×1 дюйм с промышленным стандартным расположением выводов.
- Широкий диапазон входного напряжения 18–75 В DC.
- Номинальная выходная мощность 6 Вт.
- Выход 15 В с регулируемой стабилизацией.
- Работа без минимальной нагрузки.
- Высокий КПД до 86%.
- Диапазон рабочей температуры от -40 до +85 °C.
- Изоляция вход-выход 1,5 кВ DC.
- Соответствие требованиям BS EN/EN55032 класс A без внешних компонентов.
- Встроенные защиты: от короткого замыкания, перегрузки, перенапряжения и понижения входного напряжения.
Области применения
- Телекоммуникационные и дата-ком системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные узлы передачи данных.
Описание

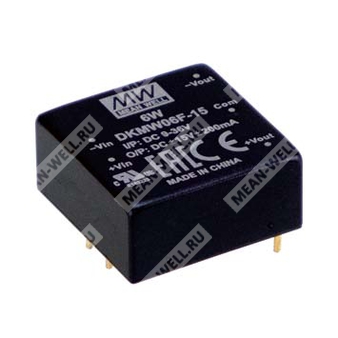

Серия SKMW06 и DKMW06 представляет собой 6-ваттные изолированные и стабилизированные DC-DC модули с DIP-корпусом 1×1 дюйм. Модули имеют международно принятый выводной рисунок, высокий КПД до 86%, широкий диапазон рабочей температуры от -40 до +85 °C, напряжение изоляции вход-выход 1,5 кВ DC и соответствие BS EN/EN55032 класса A без дополнительных компонентов. Для моделей предусмотрены режим непрерывной защиты от короткого замыкания, защита от перегрузки, защита от перенапряжения, а также защита от пониженного входного напряжения.
Модель SKMW06G-15 относится к исполнению с нормальным входом 48 В и диапазоном входного напряжения 18–75 В DC. Выходное напряжение составляет 15 В DC. Для серии предусмотрены варианты однополярного и двухполярного выхода; конкретно SKMW06G-15 — однополярная модель.
Таблица выбора модели
| Позиция заказа | Входной диапазон | Выходное напряжение | Ток холостого хода | Ток при полной нагрузке | Выходной ток | КПД, тип. | Максимальная ёмкость нагрузки |
| SKMW06G-15 | Нормальный 48 В (18–75 В) | 15 В | 3 мА | 155 мА | 0–400 мА | 86% | 220 мкФ |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 18–75 В DC |
| Импульсное входное напряжение, максимум 100 мс | 100 В DC |
| Тип входного фильтра | Pi-тип |
| Защита по входу | Рекомендуется предохранитель; для моделей 48 В — плавкий предохранитель 0,8 А с выдержкой времени |
| Напряжение включения УВЛ | 15,5 В DC |
| Напряжение отключения УВЛ | 12 В DC |
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В DC |
| Допуск по выходному напряжению | ±1% |
| Номинальная выходная мощность | 6 Вт |
| Диапазон выходного тока | 0–400 мА |
| Ток холостого хода | 3 мА |
| Ток при полной нагрузке | 155 мА |
| Пульсации и шум | 60 мВп-п тип., 85 мВп-п макс. |
| Регулировка по линии | ±0,2% |
| Регулировка по нагрузке | ±1% для одновыходных моделей |
| Частота преобразования | 300 кГц |
| Защита от перегрузки | 110–190% от номинальной выходной мощности |
| Характер защиты от перегрузки | Автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | Ограничение на диодах |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
Изоляция и электробезопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,5 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции, тип. | 1000 пФ |
| Стандарты безопасности | UL60950-1, EAC TP TC 004 |
ЭМС
| Раздел | Стандарт | Уровень / примечание |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A без внешних компонентов; класс B с внешними компонентами |
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Не нормируется |
| Электростатический разряд | BS EN/EN61000-4-2 | Контактный разряд ±4 кВ |
| Радиочастотная восприимчивость | BS EN/EN61000-4-3 | 10 В/м |
| Электрические быстрые переходные процессы | BS EN/EN61000-4-4 | ±2 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Линия-линия ±2 кВ |
| Проводимая устойчивость | BS EN/EN61000-4-6 | 3 В действ. значения |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Температура корпуса | До +105 °C |
| Рабочая влажность | 5–95% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C в диапазоне 0…71 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, максимум 260 °C |
Надёжность и конструкция
| Параметр | Значение |
| MTBF | 1000 тыс. ч по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Медь с чёрным покрытием и непроводящим основанием |
| Масса | 12,5 г |
Габаритные размеры
| Параметр | Значение |
| Длина | 25,4 мм |
| Ширина | 25,4 мм |
| Высота | 11,7 мм |
Выводы
| Номер вывода | SKMW06 | DKMW06 |
| 1 | +Vin | +Vin |
| 2 | -Vin | -Vin |
| 3 | +Vout | +Vout |
| 4 | Не подключён | Общий |
| 5 | -Vout | -Vout |
Рекомендуемые внешние компоненты для выполнения класса B по излучаемым помехам
| Элемент | Для Vin 24 В | Для Vin 48 В |
| Предохранитель | Подбирать по фактическому входному току | Подбирать по фактическому входному току |
| MOV | S20K30 | S14K60 |
| C0 | 680 мкФ / 50 В | 680 мкФ / 100 В |
| C1 | 1 мкФ / 50 В | 1 мкФ / 100 В |
| C2 | 330 мкФ / 50 В | 330 мкФ / 100 В |
| C3 | 4,7 мкФ / 50 В | 4,7 мкФ / 100 В |
| C4 | 10 мкФ / 50 В | 10 мкФ / 50 В |
| LCM | 4,7 мГн | 4,7 мГн |
| CY1, CY2 | 1 нФ / 2 кВ | 1 нФ / 2 кВ |
Примечания
- Все параметры указаны при нормальном входном напряжении для моделей 24 В (24Vdc) и 48 В (48Vdc), номинальной нагрузке и температуре 25 °C, относительной влажности 70%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары проводов, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от нижнего до верхнего предела входного напряжения при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 5% до 100% номинальной нагрузки.
- Финальное изделие должно быть повторно подтверждено на соответствие EMC. Для проведения испытаний EMC следует ориентироваться на «Испытание ЭМС источников питания».
Упаковка
| Параметр | Значение |
| Упаковка | Стандартная трубчатая |
| Количество в трубке | 19 шт. |
| Масса одной трубки | 300 г |
| Максимальное количество в коробке | 912 шт. / 48 трубок |
| Масса коробки | 15,8 кг |
| Размер коробки | 600 × 285 × 225 мм |
