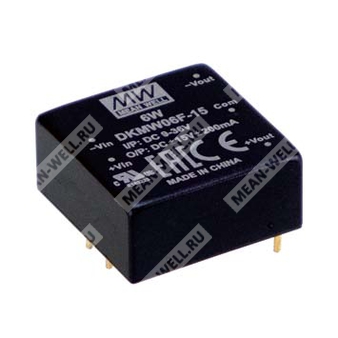

SKMW06G-24 - изолированный регулируемый DC-DC преобразователь 24 Вт/24 В в корпусе 1×1 дюйм для промышленной электроники.
Расшифровка партномера
| Позиция |
Обозначение |
Расшифровка |
| Серия |
SKMW06 |
Изолированный и стабилизированный модульный DC-DC преобразователь мощностью 6 Вт в корпусе DIP 1"×1" |
| Тип входа |
G |
Нормальный вход 48 В, диапазон 18…75 В постоянного тока |
| Выходное напряжение |
24 |
Выход 24 В постоянного тока |
Назначение
SKMW06G-24 — это изолированный модульный DC-DC преобразователь постоянного тока, предназначенный для формирования стабилизированного выходного напряжения 24 В из широкого входного диапазона 18…75 В постоянного тока.
Особенности
- Корпус DIP 1"×1" с промышленным стандартным расположением выводов.
- Широкий входной диапазон 4:1.
- Рабочий температурный диапазон от -40 до +85 °C.
- Отсутствие требования к минимальной нагрузке.
- Соответствие BS EN/EN55032 по излучаемым помехам класса A без дополнительных компонентов.
- КПД до 86%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, пониженное входное напряжение.
- Изоляция вход-выход 1,5 кВ DC.
- Модульное исполнение для применения в промышленной и телекоммуникационной аппаратуре.
Применение
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные устройства передачи данных.
Описание
Серия SKMW06 и DKMW06 представляет собой 6-ваттные изолированные и стабилизированные DC-DC модули с корпусом DIP 1"×1". Модуль SKMW06G-24 относится к одно-выходным вариантам серии и рассчитан на питание от входа 18…75 В постоянного тока, что соответствует нормальному 48-вольтовому входу. Выходное напряжение составляет 24 В постоянного тока. Конструкция ориентирована на применение в промышленной электронике, телекоммуникациях и распределённых системах питания.
Таблица параметров
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
18…75 В DC |
| Переходное перенапряжение входа |
100 В DC, не более 100 мс |
| Фильтр |
Пи-тип |
| Защита по входу |
Рекомендуется предохранитель 0,8 А замедленного действия |
| Пусковое напряжение УВОЛ |
15,5 В DC |
| Напряжение отключения УВОЛ |
12 В DC |
Выход
| Параметр |
Значение |
| Выходное напряжение |
24 В DC |
| Выходной ток |
0…250 мА |
| Номинальная мощность |
6 Вт |
| Погрешность выходного напряжения |
±1% |
| Регулирование по линии |
±0,2% |
| Регулирование по нагрузке |
±1% |
| Пульсации и шум |
60 мВ p-p тип., 85 мВ p-p макс. |
| Частота переключения |
300 кГц |
| КПД |
86% тип. |
| Холостой ток потребления |
5 мА |
| Ток потребления при полной нагрузке |
155 мА |
| Допустимая ёмкостная нагрузка |
100 мкФ |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Непрерывная работа, автоматическое восстановление |
| Перегрузка |
110…190% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Автоматическое восстановление после устранения аварии |
| Перенапряжение |
Ограничение на диоде |
| Пониженное входное напряжение |
Есть |
Изоляция и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
1,5 кВ DC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции |
1000 пФ |
| Стандарты безопасности |
UL60950-1, EAC TP TC 004 |
Электромагнитная совместимость
| Параметр |
Значение |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), класс A без внешних компонентов; класс B с внешними компонентами |
| Проводимые помехи |
BS EN/EN55032 (CISPR32), N/A |
| ЭСР |
±4 кВ контактный разряд |
| Радиочастотная восприимчивость |
10 В/м |
| Быстрые переходные помехи / всплески |
±2 кВ |
| Скачки напряжения |
Линия-линия ±2 кВ |
| Проводимая восприимчивость |
3 Вскз |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40…+85 °C |
| Температура корпуса |
До +105 °C макс. |
| Влажность при работе |
5…95% RH, без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура и влажность хранения |
-55…+125 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
0,03%/°C |
| Вибрация |
10…500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса, 1…3 с, до 260 °C |
Надёжность
| Параметр |
Значение |
| MTBF |
1000 тыс. ч по MIL-HDBK-217F (25 °C) |
Габаритные размеры
| Параметр |
Значение |
| Размеры |
25,4 × 25,4 × 11,7 мм |
| Размеры в дюймах |
1 × 1 × 0,461 |
| Материал корпуса |
Медь с чёрным покрытием, непроводящее основание |
Расположение выводов
| Номер вывода |
SKMW06 |
DKMW06 |
| 1 |
+Vin |
+Vin |
| 2 |
-Vin |
-Vin |
| 3 |
+Vout |
+Vout |
| 4 |
Не подключён |
Общий |
| 5 |
-Vout |
-Vout |
Требования к внешним компонентам для класса B по излучаемым помехам
| Элемент |
Для Vin: 24 В |
Для Vin: 48 В |
| Предохранитель |
Подбирать по фактическому входному току |
Подбирать по фактическому входному току |
| MOV |
S20K30 |
S14K60 |
| C0 |
680 мкФ / 50 В |
680 мкФ / 100 В |
| C1 |
1 мкФ / 50 В |
1 мкФ / 100 В |
| C2 |
330 мкФ / 50 В |
330 мкФ / 100 В |
| C3 |
4,7 мкФ / 50 В |
4,7 мкФ / 100 В |
| C4 |
10 мкФ / 50 В |
10 мкФ / 50 В |
| LCM |
4,7 мГн |
4,7 мГн |
| CY1 - CY2 |
1 нФ / 2 кВ |
1 нФ / 2 кВ |
Примечания
1. Все параметры указаны при нормальном входном напряжении 24 В DC / 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары проводников и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ.
3. Регулирование по линии измеряется от минимального входного напряжения до максимального при номинальной нагрузке.
4. Регулирование по нагрузке измеряется от 5% до 100% номинальной нагрузки.
5. Изделие должно соответствовать требованиям EMC при установке в конечное оборудование. Для проведения испытаний следует ориентироваться на испытания EMI источника питания компонентов.
Упаковка
| Параметр |
Значение |
| Масса |
12,5 г |
| Количество в трубке |
19 шт. |
| Количество в картонной коробке |
912 шт. / 48 трубок |
| Масса одной трубки |
300 г |
| Масса одной коробки |
15,8 кг |
| Размер коробки |
L600 × W285 × H225 |
