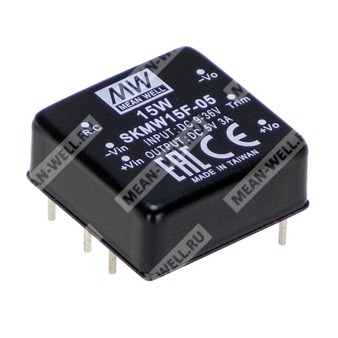

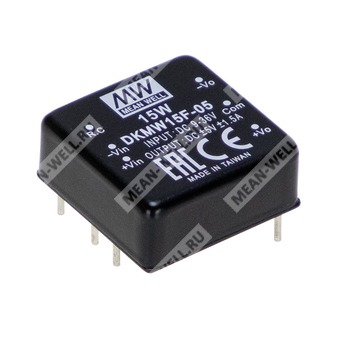

SKMW15F-05 — изолированный и стабилизированный DC-DC преобразователь 15 Вт с выходом 5 В для промышленной электроники.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| SKMW15 | Серия | Изолированный стабилизированный модульный DC-DC преобразователь мощностью 15 Вт в корпусе 1"×1" |
| F | Вход | Диапазон входного напряжения 9–36 В постоянного тока |
| 05 | Выход | Однополярное выходное напряжение 5 В постоянного тока |
Назначение и особенности
SKMW15F-05 представляет собой изолированный и стабилизированный модульный DC-DC преобразователь серии SKMW15 в корпусе DIP 1"×1". Изделие предназначено для построения локальных источников питания в промышленной электронике, телекоммуникационном оборудовании, измерительной аппаратуре и системах распределённого питания.
Компонент выполнен с промышленным стандартным расположением выводов, не требует минимальной нагрузки, обеспечивает высокий КПД и рассчитан на работу в широком диапазоне температур. Для данной модели характерен вход 9–36 В постоянного тока и выход 5 В постоянного тока.
Особенности
- Корпус DIP 1"×1" со стандартной распиновкой.
- Широкий диапазон входного напряжения 4:1.
- Рабочая температура от -40 до +85 °C.
- Не требуется минимальная нагрузка.
- Соответствие BS EN/EN55032, излучаемые помехи, класс A без дополнительных компонентов.
- КПД до 89%.
- Защита от короткого замыкания в непрерывном режиме.
- Защита от перегрузки.
- Защита от перенапряжения.
- Защита от пониженного входного напряжения.
- Изоляция вход-выход 3 кВ постоянного тока.
Области применения
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Анализаторы.
- Детекторы.
- Коммутационные устройства обработки данных.
Параметры
| Параметр | Значение |
| Номинальная мощность | 15 Вт |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Диапазон входного напряжения для серии | F: 9–36 В постоянного тока |
| Номинальное выходное напряжение | 5 В |
| Тип выхода | Одинарный |
| Допуск выходного напряжения | ±2% |
| КПД (тип.) | 85% |
| Входной фильтр | Pi-тип |
| Частота преобразования (тип.) | 300 кГц |
| Пульсации и шум | 50 мВ п-п (макс.) |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±0,5% |
| Ограничение мощности | 10 Вт для выхода 3,3 В; 15 Вт для остальных выходов |
| Температурный коэффициент | 0,03% / °C (0…71 °C) |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Рекомендуемый предохранитель | 4,0 А, замедленного действия |
| УФЛО, напряжение запуска | 9,0 В постоянного тока |
| УФЛО, напряжение отключения | 8,6 В постоянного тока |
| Потребляемый ток без нагрузки | 80 мА |
| Потребляемый ток при полной нагрузке | 730 мА |
| Управление включением/выключением | Включение: R.C. относительно -Vin > 2,5…6 В постоянного тока или разомкнутая цепь; выключение: < 0,5 В постоянного тока или короткое замыкание |
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Выходной ток | 0–3000 мА |
| Допуск выходного напряжения | ±2% |
| Номинальное значение тока при полной нагрузке | До 3000 мА |
| Остаточное отклонение | ±0,5% |
| Защита от перегрузки | 110–220% от номинальной выходной мощности |
| Защита от перенапряжения | Ограничение на диоде для однополярного выхода |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Допустимая внешняя подстройка | Для однополярного выхода: ±10% для 3,3/5 В, -20%…+10% для 12/15 В |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Изоляционная ёмкость | 1200 пФ |
| Стандарты безопасности | EAC TP TC 020/2011 (EAC TP TC 004 только для исполнения 48Vin) — одобрено |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A без внешних компонентов; класс B с внешними компонентами |
| Проводимые помехи | BS EN/EN55032 (CISPR32) |
| Электростатический разряд | контакт ±4 кВ |
| Радиочастотная устойчивость | 3 В/м |
| EFT/пачки импульсов | ±0,5 кВ |
| Импульсные перенапряжения | линия-линия ±0,5 кВ |
| Проводимая устойчивость | 3 Вскз |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Температура корпуса | до +110 °C |
| Рабочая влажность | 5%…95% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -55…+125 °C, 10%…95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0…71 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 3–5 с / 265 °C (макс.) |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 220 тыс. ч по MIL-HDBK-217F (25 °C) |
Размеры
| Параметр | Значение |
| Габариты | 25,4 × 25,4 × 10,2 мм |
| Габариты в дюймах | 1 × 1 × 0,4 inch |
| Шаг выводов | 2,54 мм |
| Диаметр выводов | 1,2 мм, +0,2/−0,1 |
| Размер выводов | 1 ± 0,1 мм |
Подключение выводов
| Номер вывода | Назначение для SKMW15 | Назначение для DKMW15 |
| 1 | +Vin | +Vin |
| 2 | -Vin | -Vin |
| 3 | Удалённое включение/выключение | Удалённое включение/выключение |
| 4 | -Vout | -Vout |
| 5 | Подстройка | Общий вывод |
| 6 | +Vout | +Vout |
Подстройка выходного напряжения
Для увеличения или уменьшения выходного напряжения необходимо подключить внешний подстроечный резистор между выводом подстройки и -Vout для увеличения выходного напряжения либо между выводом подстройки и +Vout для уменьшения выходного напряжения.
| Выходное напряжение | R1, кОм | R2, кОм | R3, кОм | Vref |
| 3,3 В | 1,69 | 1 | 5,6 | 1,25 В |
| 5 В | 1 | 1 | 3,6 | 2,5 В |
| 12 В | 3,83 | 1 | 7,5 | 2,5 В |
| 15 В | 7,5 | 1,5 | 11 | 2,5 В |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ конденсаторами.
- Линейная стабилизация измеряется при переходе от нижнего к верхнему значению входного напряжения при номинальной нагрузке.
- Нагрузочная стабилизация измеряется в диапазоне от 10% до 100% номинальной нагрузки.
- Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
Упаковка
| Параметр | Значение |
| Масса | 20 г |
| Упаковка | 10 шт. в одной трубке, 600 шт. / 60 трубок в коробке |
| Масса одной трубки | 243 г |
| Максимальное количество в коробке | 600 шт. |
| Масса коробки | 15,4 кг |
| Размер коробки | L620 × W230 × H230 мм |
