SKMW15F-12 - изолированный стабилизированный DC-DC преобразователь 15 Вт для промышленной и телекоммуникационной аппаратуры.
Расшифровка партномера
| Позиция | Значение |
| SKMW | Серия изолированных стабилизированных DC-DC преобразователей |
| 15 | Номинальная мощность 15 Вт |
| F | Диапазон входного напряжения 9–36 В постоянного тока |
| 12 | Выходное напряжение 12 В постоянного тока |
Назначение и особенности

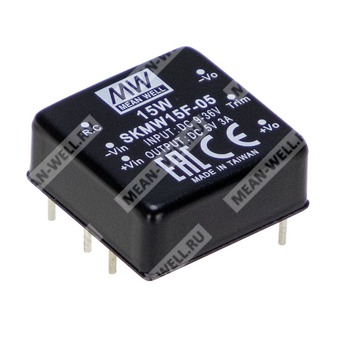

SKMW15F-12 — это модульный изолированный и стабилизированный DC-DC преобразователь серии SKMW15/DKMW15 в корпусе DIP 1×1 дюйм. Модель предназначена для преобразования входного напряжения с номинальной шины 24 В в стабилизированное выходное напряжение 12 В при мощности до 15 Вт. Изделие рассчитано на применение в промышленной автоматике, телекоммуникационном оборудовании, распределённых системах питания, измерительной и аналитической аппаратуре.
- Корпус DIP 1×1 дюйм с промышленным стандартным расположением выводов.
- Широкий входной диапазон 9–36 В постоянного тока.
- Рабочая температура от -40 до +85 °C.
- Не требует минимальной нагрузки.
- Эффективность до 89 %.
- Изоляция вход–выход 3 кВ постоянного тока.
- Соответствие требованиям BS EN/EN55032 по излучаемым помехам, класс A, без дополнительных компонентов.
- Защиты: короткое замыкание, перегрузка, перенапряжение, пониженное входное напряжение.
Области применения
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Анализаторы.
- Детекторы.
- Коммутационные узлы передачи данных.
Описание

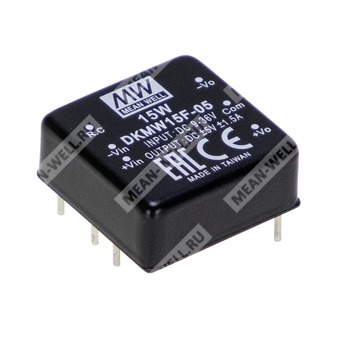

Серия SKMW15 и DKMW15 представляет собой 15-ваттные изолированные модули DC-DC преобразования с регулированием выходного напряжения. Для модели SKMW15F-12 характерны входное напряжение 9–36 В постоянного тока, одиночный выход 12 В, высокий КПД, компактные габариты и пригодность для монтажа в аппаратуре с ограниченным объёмом. Модуль использует пиковую частоту коммутации 300 кГц, естественное воздушное охлаждение и рассчитан на длительную работу в условиях промышленной эксплуатации.
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Фильтр по входу | Π-тип |
| Рекомендуемый предохранитель | 4,0 А с выдержкой времени |
| Порог включения | 9,0 В постоянного тока |
| Порог отключения | 8,6 В постоянного тока |
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В постоянного тока |
| Допуск по выходному напряжению | ±2 % |
| Номинальная мощность | 15 Вт |
| Мощность для версии 3,3 В | 10 Вт |
| Пульсации и шум | 50 мВ п-п, максимум |
| Линейная стабилизация | ±0,5 % |
| Стабилизация по нагрузке | ±0,5 % |
| Частота переключения | 300 кГц, типовое значение |
| Диапазон подстройки выходного напряжения | Для одиночного выхода: ±10 % для 3,3/5 В; -20 %...+10 % для 12/15 В |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки | 110–220 % от номинальной выходной мощности |
| Защита от перенапряжения | Тип защиты: ограничение диодом для одиночного выхода |
Параметры изоляции и безопасности
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход 3 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
| Ёмкость изоляции | 1200 пФ, типовое значение |
| Соответствие стандартам безопасности | EAC TP TC 020/2011, EAC TP TC 004 для 48Vin-версии |
ЭМС
| Параметр | Значение |
| Проводимые помехи | BS EN/EN55032 (CISPR32) |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A без внешних компонентов; класс B с внешними компонентами |
| Электростатический разряд | Контактный разряд ±4 кВ |
| Радиочастотная восприимчивость | 3 В/м |
| Быстрые переходные процессы | ±0,5 кВ |
| Импульсные помехи | Линия-линия ±0,5 кВ |
| Проводимая восприимчивость | 3 В действующего значения |
Управляющие и эксплуатационные параметры
| Параметр | Значение |
| Дистанционное включение | Включение: R.C. относительно -Vin > 2,5–6 В постоянного тока или разомкнутая цепь; выключение: R.C. относительно -Vin < 0,5 В постоянного тока или короткое замыкание |
| Охлаждение | Естественная конвекция |
| Рабочая температура | -40…+85 °C |
| Температура корпуса | До +110 °C |
| Влажность при работе | 5–95 % RH, без конденсации |
| Температура хранения | -55…+125 °C |
| Влажность хранения | 10–95 % RH, без конденсации |
| Температурный коэффициент | 0,03 %/°C в диапазоне 0…71 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | На расстоянии 1,5 мм от корпуса, 3–5 с, до 265 °C максимум |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 220 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габариты | 25,4 × 25,4 × 10,2 мм |
| Корпус | Металл с чёрным покрытием и непроводящим основанием |
| Масса | 20 г |
| Упаковка | 10 шт. в трубке, 600 шт. в 60 трубках в коробке |
| Масса одной трубки | 243 г |
| Масса коробки | 15,4 кг |
| Размер коробки | L620 × W230 × H230 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70 % RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется при переходе от минимального к максимальному входному напряжению на номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 10 % до 100 % номинальной нагрузки.
- Для конечного изделия необходимо повторно подтвердить соответствие требованиям ЭМС.
Выводы по подстройке выходного напряжения
Для модели с выходным напряжением 12 В предусмотрена внешняя подстройка выходного напряжения. Подстройка вверх и вниз выполняется через внешний резистор, подключаемый между соответствующим выводом Trim и шинами +Vo или -Vo. Для расчёта используются внутренние резисторы R1, R2, R3 и опорное напряжение Vref, определённые для данной серии.
Сведения о выводах
| Номер вывода | Назначение для SKMW15 | Назначение для DKMW15 |
| 1 | +Vin | +Vin |
| 2 | -Vin | -Vin |
| 3 | Дистанционное включение/выключение | Дистанционное включение/выключение |
| 4 | -Vout | -Vout |
| 5 | Подстройка | Общий |
| 6 | +Vout | +Vout |
