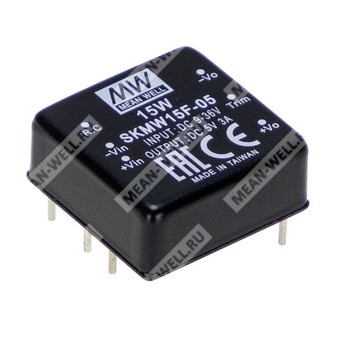

SKMW15G-03
SKMW15G-03 - изолированный регулируемый DC-DC преобразователь 15 Вт с ультрашироким входом для промышленной электроники.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | SKMW15 | Изолированный регулируемый модульный DC-DC преобразователь серии SKMW15 |
| Тип входного диапазона | G | Вход 18–75 В постоянного тока, класс 48 В |
| Выходное напряжение | 03 | 3,3 В постоянного тока |
| Конфигурация выхода | — | Одинарный выход |
Назначение
SKMW15G-03 — это изолированный регулируемый модульный DC-DC преобразователь мощностью 15 Вт в корпусе DIP 1″×1″, предназначенный для понижения и стабилизации напряжения в промышленных, телекоммуникационных и распределённых системах питания.
Особенности
- Корпус DIP 1″×1″ с промышленным стандартом распиновки.
- Ультраширокий входной диапазон 4:1.
- Рабочий диапазон температуры: от -40 до +85 °C.
- Не требует минимальной нагрузки.
- Соответствие BS EN/EN55032, излучаемые помехи, класс A без дополнительных компонентов.
- КПД до 89%.
- Защита от короткого замыкания с непрерывным режимом восстановления.
- Защита от перегрузки.
- Защита от перенапряжения.
- Защита от пониженного входного напряжения.
- Изоляция вход-выход 3 кВ DC.
- Регулировка выходного напряжения внешним резистором.
Области применения
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Системы промышленного управления.
- Измерительные приборы.
- Анализаторы.
- Детекторы.
- Коммутационные системы передачи данных.
Описание
SKMW15G-03 относится к серии SKMW15 и представляет собой изолированный и стабилизированный модульный DC-DC преобразователь мощностью 15 Вт с гальванической развязкой. Модуль выполнен в компактном корпусе DIP 1″×1″ и использует международную стандартную распиновку. Для варианта SKMW15G предусмотрен входной диапазон 18–75 В постоянного тока, что соответствует классу 48 В. Выходное напряжение модели SKMW15G-03 составляет 3,3 В постоянного тока.
По данным документа, изделие рассчитано на работу в широком температурном диапазоне, обладает высокой эффективностью и не требует минимальной нагрузки. Модуль предназначен для систем, где требуется компактный, изолированный и защищённый источник вторичного питания с низким уровнем помех и возможностью применения в промышленной и телекоммуникационной аппаратуре.
Таблица параметров
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18–75 В DC |
| Тип входа | Класс 48 В |
| Фильтр | Pi-тип |
| Рекомендуемый предохранитель | 2,0 А, замедленного действия |
| Порог включения по входному напряжению | 17,3 В DC |
| Порог отключения по входному напряжению | 16,5 В DC |
Выход
| Параметр | Значение |
| Выходное напряжение | 3,3 В DC |
| Номинальная мощность | 10 Вт для выхода 3,3 В |
| Допуск выходного напряжения | ±2% |
| Пульсации и шум | 50 мВ p-p макс. |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±0,5% |
| Рабочий диапазон выходного тока | 0–3000 мА |
| КПД, тип. | 85% |
| Максимальная ёмкостная нагрузка | 820 мкФ |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Защита от перегрузки | 110–220% от номинальной выходной мощности |
| Защита от перегрузки, тип | Автоматическое восстановление после снятия аварийного режима |
| Защита от перенапряжения | Для одиночного выхода — ограничение диодом |
| Защита от пониженного входного напряжения | Есть |
Функции
| Параметр | Значение |
| Дистанционное включение/выключение | Включение: R.C. относительно -Vin больше 2,5–6 В DC или разомкнутая цепь; выключение: R.C. относительно -Vin меньше 0,5 В DC или короткое замыкание |
| Внешняя подстройка выхода | Есть |
| Диапазон подстройки | Для одиночного выхода: ±10% для 3,3 В / 5 В, от -20% до +10% для 12 В / 15 В |
Изоляция и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 3 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции, тип. | 1200 пФ |
| Эмиссия ЭМС по проводимым помехам | BS EN/EN55032 (CISPR32) |
| Эмиссия ЭМС по излучаемым помехам | BS EN/EN55032 (CISPR32), класс A без внешних компонентов; класс B с внешними компонентами |
| Устойчивость к электростатическому разряду | Контакт ±4 кВ |
| Устойчивость к радиочастотному полю | 3 В/м |
| Устойчивость к быстрым переходным процессам | ±0,5 кВ |
| Устойчивость к импульсным перенапряжениям | Линия-линия ±0,5 кВ |
| Устойчивость к кондуктивным помехам | 3 В среднеквадратичное |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | От -40 до +85 °C |
| Температура корпуса | До +110 °C |
| Влажность при работе | 5–95% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения | От -55 до +125 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0…71 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 3–5 с / 265 °C макс. |
Надёжность и конструкция
| Параметр | Значение |
| MTBF | 220 тыс. ч по MIL-HDBK-217F (25 °C) |
| Материал корпуса | Металл с чёрным покрытием, основание из непроводящего материала |
| Габариты | 25,4 × 25,4 × 10,2 мм |
Распиновка

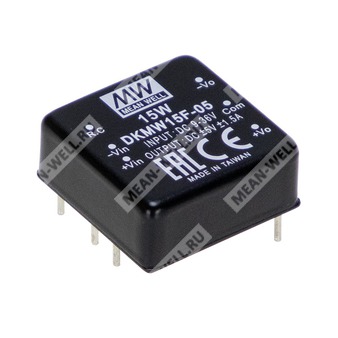

| Номер вывода | Назначение для SKMW15 | Назначение для DKMW15 |
| 1 | +Vin | +Vin |
| 2 | -Vin | -Vin |
| 3 | Дистанционное включение/выключение | Не используется |
| 4 | -Vout | -Vout |
| 5 | Подстройка | Общий вывод |
| 6 | +Vout | +Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется от нижнего входного напряжения до верхнего входного напряжения при номинальной нагрузке.
- Нагрузочная стабилизация измеряется при изменении нагрузки от 10% до 100% номинальной.
- Для обеспечения соответствия ЭМС конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС-директив.
Упаковка
| Параметр | Значение |
| Упаковка | 20 г; 10 шт. в одной трубке; 600 шт. в 60 трубках в одном картоне |
| Количество в трубке | 10 шт. |
| Максимальное количество в коробке | 600 шт. |
| Масса одной трубки | 243 г |
| Масса коробки | 15,4 кг |
| Размеры коробки | 620 × 230 × 230 мм |
