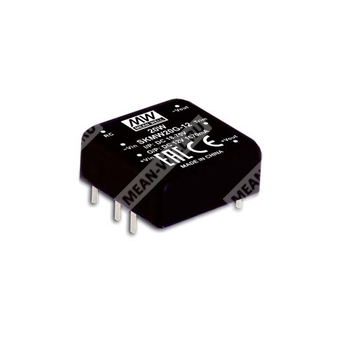

SKMW20F-03 - изолированный регулируемый DC-DC преобразователь мощностью 20 Вт для промышленных и телекоммуникационных систем.
Расшифровка партномера
| Фрагмент партномера |
Расшифровка |
| SKMW |
Серия изолированных регулируемых DC-DC преобразователей |
| 20 |
Номинальная мощность 20 Вт |
| F |
Диапазон входного напряжения 9–36 В постоянного тока |
| 03 |
Выходное напряжение 3,3 В |
Краткое назначение
SKMW20F-03 — модульный изолированный источник питания DC-DC для преобразования широкого диапазона входного напряжения в стабилизированное выходное напряжение 3,3 В.
Особенности
- Корпусный модуль формата DIP 1"x1" со стандартной распиновкой.
- Широкий диапазон входного напряжения: 9–36 В постоянного тока.
- Рабочий температурный диапазон: от -40 до +85 °C.
- Отсутствие требования к минимальной нагрузке.
- Соответствие требованиям BS EN/EN55032 (CISPR32), излучение класса A без дополнительных компонентов.
- Высокий КПД, типовое значение до 87% для данной модели.
- Защиты: короткое замыкание, перегрузка, перенапряжение, пониженное входное напряжение.
- Гальваническая развязка вход-выход 1,5 кВ DC.
- Удалённое включение/выключение и подстройка выходного напряжения в пределах ±10%.
- Трёхлетняя гарантия производителя.
Применение
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Аналитические приборы.
- Детекторы.
- Коммутационные устройства передачи данных.
Описание
SKMW20F-03 относится к серии SKMW20 и представляет собой 20-ваттный изолированный и стабилизированный модульный DC-DC преобразователь в исполнении DIP 1"x1". Модуль выполнен с международно принятой распиновкой, рассчитан на промышленное применение и обеспечивает стабильное питание нагрузок от источников с широким диапазоном входного напряжения. Для модели SKMW20F-03 номинальное выходное напряжение составляет 3,3 В при входном диапазоне 9–36 В DC.
Конструкция и параметры ориентированы на применение в телекоммуникационном, промышленном и распределённом силовом оборудовании. Модуль поддерживает удалённое управление включением/выключением, имеет функцию подстройки выходного напряжения и встроенные защиты, что упрощает интеграцию в системы автоматики и электроники.
Технические параметры
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
9–36 В DC |
| Входное напряжение при перенапряжении, макс. (100 мс) |
50 В DC |
| Входной ток холостого хода |
10 мА |
| Входной ток при полной нагрузке |
781 мА |
| Предохранитель |
Рекомендуется: 3 А, замедленного действия |
| Порог включения УВВ |
8,8 В DC |
| Порог выключения УВВ |
8 В DC |
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
3,3 В DC |
| Диапазон выходного тока |
0–4500 мА |
| Номинальная мощность |
20 Вт |
| Точность выходного напряжения |
±1,5% |
| Пульсации и шум |
75 мВп-п |
| Регулировка по линии |
±0,2% |
| Регулировка по нагрузке |
±0,2% |
| КПД, тип. |
87% |
| Частота переключения, тип. |
270 кГц |
| Подстройка выходного напряжения |
±10% только для моделей с одним выходом |
| Защита от перегрузки |
110–170% от номинальной выходной мощности |
| Защита от короткого замыкания |
Непрерывная, с автоматическим восстановлением |
| Защита от перенапряжения |
Ограничение диодом |
Изоляция и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
1,5 кВ DC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции, тип. |
1500 пФ |
| Стандарты безопасности |
EAC TP TC 020/2011 (EAC TP TC 004 для исполнения 48Vin) |
Электромагнитная совместимость
| Параметр |
Значение |
| Проводимые помехи |
BS EN/EN55032 (CISPR32), класс A |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), класс A |
| ЭСР |
Уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Радиочастотная восприимчивость |
Уровень 2, 3 В/м |
| Быстрые переходные процессы |
Уровень 1, 0,5 кВ |
| Импульсные помехи |
Уровень 1, 0,5 кВ |
| Проводимая восприимчивость |
Уровень 2, 3 В (э. д. с.) |
| Магнитное поле |
Уровень 2, 3 А/м |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40...+85 °C |
| Температура корпуса, макс. |
+105 °C |
| Влажность при эксплуатации |
20–90% RH, без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура хранения и влажность |
-55...+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
0,03% / °C (0...60 °C) |
| Вибростойкость |
10–500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса, 1–5 с, максимум 260 °C |
Надёжность
| Параметр |
Значение |
| MTBF |
910 тыс. ч для моделей 3,3/5 В; 1220 тыс. ч для остальных моделей, расчёт по MIL-HDBK-217F (25 °C) |
Размеры
| Параметр |
Значение |
| Габариты |
25,4 × 25,4 × 10,2 мм |
| Габариты в дюймах |
1 × 1 × 0,4 |
| Материал корпуса |
Чёрное покрытое медью исполнение с непроводящим основанием |
Распиновка
| Номер вывода |
SKMW20 |
| 1 |
+Vin |
| 2 |
-Vin |
| 3 |
+Vout |
| 4 |
Trim |
| 5 |
-Vout |
| 6 |
R.C. |
Примечания
- Все параметры указаны при нормальном входном напряжении 24 В DC для исполнения F, 48 В DC для исполнения G, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
- Пульсации и шум измеряются на полосе 20 МГц при помощи провода типа «витая пара», оконцованного конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкой линии к высокой при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- Финальное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС после монтажа в систему.
- Для выполнения испытаний ЭМС рекомендуется обращаться к разделу испытаний EMI на сайте производителя.
Упаковка
| Параметр |
Значение |
| Упаковка |
По 12 шт. в одной трубке, 600 шт. в коробке |
| Масса одной трубки |
264 г |
| Масса одной коробки |
15,2 кг |
| Размеры коробки |
L390,9 × W284,8 × H175,7 мм |
