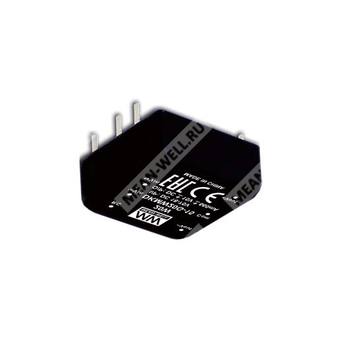

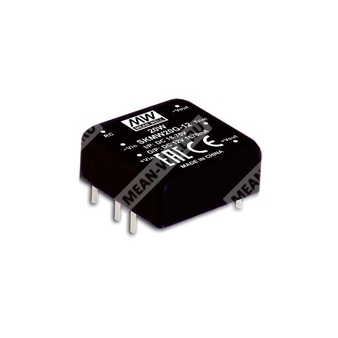

SKMW20F-05 — изолированный регулируемый DC-DC преобразователь 20 Вт в корпусе 1"x1" с выходом 5 В и дистанционным управлением.
Назначение: модульный изолированный преобразователь постоянного тока для промышленной электроники, телекоммуникационных и распределённых систем питания.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| SKMW |
Серия модулей DC-DC преобразователей с одним выходом |
| 20 |
Номинальная мощность 20 Вт |
| F |
Диапазон входного напряжения 9–36 В постоянного тока |
| 05 |
Номинальное выходное напряжение 5 В постоянного тока |
Назначение и особенности
- Модуль типа DC-DC с изоляцией входа и выхода.
- Корпус стандарта 1"×1".
- Номинальная выходная мощность 20 Вт.
- Широкий диапазон входного напряжения 9–36 В постоянного тока.
- Высокий КПД до 89%.
- Диапазон рабочих температур от -40 до +85 °C.
- Не требует минимальной нагрузки.
- Соответствует требованиям BS EN/EN55032 по излучаемым помехам класса A без дополнительных компонентов.
- Защиты: короткое замыкание, перегрузка, перенапряжение, пониженное входное напряжение.
- Изоляция вход-выход 1,5 кВ DC.
- Дистанционное включение/выключение и подстройка выходного напряжения.
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
9–36 В DC |
| Импульсное входное напряжение, максимум 100 мс |
50 В DC |
| Тип фильтра |
П-образный |
| Рекомендуемая защита |
Предохранитель; для моделей 24 В — 3 А, замедленного действия |
| Пониженное входное напряжение, включение |
8,8 В DC |
| Пониженное входное напряжение, отключение |
8 В DC |
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
5 В DC |
| Диапазон выходного тока |
0–4000 мА |
| Номинальная выходная мощность |
20 Вт |
| Точность выходного напряжения |
±1,5% |
| Подстройка выходного напряжения |
±10% (только для моделей с одним выходом) |
| Пульсации и шум |
75 мВ пик-пик |
| Регулирование по линии |
±0,2% |
| Регулирование по нагрузке |
±0,2% (для моделей с одним выходом) |
| Частота преобразования |
270 кГц |
| Защита от перегрузки |
110–170% от номинальной выходной мощности |
| Защита от перенапряжения |
Тип защиты: ограничение на диоде |
| Защита от короткого замыкания |
Непрерывная, с автоматическим восстановлением |
Функции управления
| Параметр |
Значение |
| Дистанционное управление |
Включение: R.C. относительно -Vin > 3,5–75 В DC или разомкнутая цепь; выключение: R.C. относительно -Vin < 1,2 В DC или короткое замыкание |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
1,5 кВ DC между входом и выходом |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции |
1500 пФ |
ЭМС
| Параметр |
Значение |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), класс A |
| Проводимые помехи |
BS EN/EN55032 (CISPR32) |
| ЭСР |
Уровень 2, 8 кВ воздух, 4 кВ контакт |
| Радиочастотная восприимчивость |
Уровень 2, 3 В/м |
| Быстрые переходные процессы |
Уровень 1, 0,5 кВ |
| Импульсные перенапряжения |
Уровень 1, 0,5 кВ линия-линия |
| Проводимая восприимчивость |
Уровень 2, 3 В (э.д.с.) |
| Магнитное поле |
Уровень 2, 3 А/м |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40…+85 °C |
| Температура корпуса |
+105 °C максимум |
| Влажность |
20–90% RH, без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура хранения и влажность |
-55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
0,03% / °C (0…60 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса, 1–5 с, максимум 260 °C |
Надёжность
| Параметр |
Значение |
| MTBF |
910 тыс. ч для моделей 3,3/5 В; 1220 тыс. ч для остальных моделей; расчёт по MIL-HDBK-217F при 25 °C |
Габаритные размеры
| Параметр |
Значение |
| Габариты |
25,4 × 25,4 × 10,2 мм |
| Габариты в дюймах |
1 × 1 × 0,4 |
| Материал корпуса |
Чёрное покрытое медью исполнение с непроводящим основанием |
Назначение выводов
| Номер вывода |
Обозначение |
| 1 |
+Vin |
| 2 |
-Vin |
| 3 |
+Vout |
| 4 |
Trim |
| 5 |
-Vout |
| 6 |
R.C. |
Примечания
- Все параметры указаны при нормальном входном напряжении 24 В DC для моделей с входом 9–36 В DC, номинальной нагрузке и температуре 25 °C, влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12" и подключённым конденсатором 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкой к высокой линии при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Окончательное изделие должно подтверждать соответствие требованиям ЭМС.
Упаковка
| Параметр |
Значение |
| Масса одного изделия |
19 г |
| Упаковка |
12 шт. в трубке, 600 шт. в коробке |
| Масса одной трубки |
264 г |
| Масса одной коробки |
15,2 кг |
| Размеры коробки |
390,9 × 284,8 × 175,7 мм |
