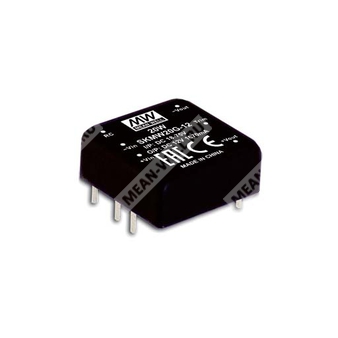

SKMW20F-12 - изолированный регулируемый DC-DC преобразователь мощностью 20 Вт в корпусе 1×1 для промышленной электроники.
Краткое назначение: модульный изолированный преобразователь постоянного тока с регулируемым выходом 12 В, предназначенный для телекоммуникационных, промышленных и измерительных систем.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| SKMW | Серия с одним выходом |
| 20 | Номинальная мощность 20 Вт |
| F | Диапазон входного напряжения 9–36 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В |
Назначение и особенности
- Изолированный и стабилизированный модульный DC-DC преобразователь в корпусе DIP 1×1.
- Соответствует промышленному стандарту выводов.
- Широкий диапазон входного напряжения 9–36 В постоянного тока.
- Номинальная выходная мощность 20 Вт.
- Высокий КПД до 88% для исполнения 12 В.
- Не требует минимальной нагрузки.
- Предусмотрено дистанционное включение/выключение и подстройка выходного напряжения.
- Гальваническая изоляция вход–выход 1,5 кВ DC.
- Естественное воздушное охлаждение.
- Защиты: короткое замыкание, перегрузка, перенапряжение, пониженное входное напряжение.
Применение
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Контрольно-измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные узлы передачи данных.
Описание
SKMW20F-12 относится к серии SKMW20 & DKMW20 — это изолированные регулируемые модульные DC-DC преобразователи мощностью 20 Вт в формате DIP 1×1. Устройство выполнено в промышленном корпусе с международным стандартным расположением выводов, обеспечивает высокий КПД, широкий температурный диапазон работы и устойчивость к промышленным помехам. Модуль предназначен для построения распределённых систем питания, телекоммуникационного оборудования и другой аппаратуры, где требуется компактный источник питания с гальванической развязкой и стабильным выходным напряжением 12 В.
Таблица параметров
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Импульсное входное напряжение, не более | 50 В DC в течение 100 мс |
| Рекомендуемый предохранитель | 3 А, с выдержкой времени |
| Порог включения пониженного напряжения | 8,8 В DC |
| Порог отключения по пониженному напряжению | 8 В DC |
| Потребляемый ток без нагрузки | 10 мА |
| Потребляемый ток при полной нагрузке | 936 мА |
| Фильтр | Pi-тип |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальная выходная мощность | 20 Вт |
| Диапазон выходного тока | 0–1670 мА |
| Точность выходного напряжения | ±1,5% |
| Подстройка выходного напряжения | ±10% (только для моделей с одним выходом) |
| Пульсации и шум | 75 мВп-п |
| Регулирование по линии | ±0,2% |
| Регулирование по нагрузке | ±0,2% |
| Частота преобразования, тип. | 330 кГц |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 110–170% от номинальной выходной мощности |
| Защита от перенапряжения | Ограничение на диоде |
| Защита от перегрузки по выходу после устранения аварии | Автоматическое восстановление |
Функциональные параметры
| Параметр | Значение |
| Удалённое управление | Включение: R.C. на -Vin > 3,5–75 В DC или разомкнутая цепь; выключение: R.C. на -Vin < 1,2 В DC или короткое замыкание |
Изоляция и электробезопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход–выход | 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции, тип. | 1500 пФ |
| Стандарты безопасности | EAC TP TC 020/2011 (EAC TP TC 004 только для 48Vin-исполнений) |
ЭМС
| Параметр | Значение |
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32) |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32), класс A |
| ESD | Уровень 2, 8 кВ воздух, 4 кВ контакт |
| Устойчивость к радиочастотному излучению | Уровень 2, 3 В/м |
| EFT/Burst | Уровень 1, 0,5 кВ |
| Скачкообразные помехи | Уровень 1, 0,5 кВ линия-линия |
| Проводимая устойчивость | Уровень 2, 3 В (э. д. с.) |
| Магнитное поле | Уровень 2, 3 А/м |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -40 до +85 °C |
| Температура корпуса | до +105 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | от -55 до +125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0…60 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–5 с, не более 260 °C |
Надёжность
| Параметр | Значение |
| MTBF | Для моделей 3,3/5 В: 910 тыс. ч; для остальных моделей: 1220 тыс. ч по MIL-HDBK-217F (25 °C) |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 25,4 × 25,4 × 10,2 мм |
| Габаритные размеры в дюймах | 1 × 1 × 0,4 |
| Материал корпуса | Чёрное покрытое медью исполнение с непроводящим основанием |
Назначение выводов
| Номер вывода | Обозначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Подстройка |
| 5 | -Vout |
| 6 | R.C. |
Примечания
- Все параметры указаны при номинальном входном напряжении 24 В DC, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иначе.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12″ и конденсатора 0,1 мкФ + 47 мкФ.
- Регулирование по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- Изделие должно быть повторно подтверждено на соответствие ЭМС при установке в конечное оборудование.
Упаковка
| Параметр | Значение |
| Масса одного изделия | 19 г |
| Упаковка | 12 шт. в трубке |
| Максимальное количество в коробке | 600 шт. |
| Масса одной трубки | 264 г |
| Масса одной коробки | 15,2 кг |
| Размер коробки | L390,9 × W284,8 × H175,7 мм |
