SKMW20G-05 - изолированный регулируемый DC-DC преобразователь на 20 Вт с выходом 5 В для промышленной аппаратуры.
Расшифровка партномера
| Фрагмент партномера | Значение |
| SKMW | Серия: одинарный выход, изолированный DC-DC преобразователь |
| 20 | Номинальная мощность 20 Вт |
| G | Диапазон входного напряжения 18…75 В постоянного тока |
| 05 | Номинальное выходное напряжение 5 В |
Назначение и особенности

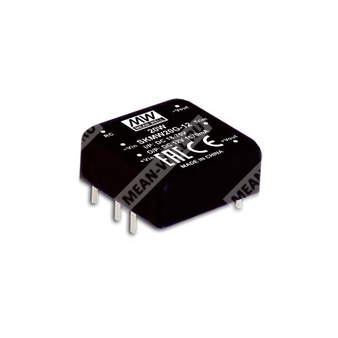

SKMW20G-05 представляет собой модульный изолированный DC-DC преобразователь регулируемого типа в корпусе DIP 1"×1". Компонент предназначен для построения локальных источников питания в телекоммуникационной, промышленной и приборной аппаратуре, где требуется гальваническая развязка, широкий входной диапазон и стабилизированное выходное напряжение 5 В.
Модуль выполнен в варианте для одного выхода, имеет высокий КПД до 87% для данной модификации, не требует минимальной нагрузки и поддерживает дистанционное включение/выключение, а также внешнюю подстройку выходного напряжения в пределах ±10%.
Особенности
- Корпус DIP 1"×1" с промышленным стандартным расположением выводов.
- Широкий диапазон входного напряжения 18…75 В постоянного тока.
- Рабочий температурный диапазон от -40 до +85 °C.
- Не требуется минимальная нагрузка.
- Соответствие требованиям BS EN/EN55032 по излучаемым помехам без дополнительных компонентов.
- Высокий КПД до 87%.
- Защита от короткого замыкания, перегрузки, перенапряжения и пониженного входного напряжения.
- Гальваническая развязка вход-выход 1,5 кВ постоянного тока.
- Дистанционное управление включением/выключением и подстройка выхода ±10%.
Применение
- Телекоммуникационные и передающие системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная техника.
- Анализаторы.
- Детекторы.
- Коммутационные устройства передачи данных.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18…75 В постоянного тока |
| Пусковое перенапряжение, максимум 100 мс | 100 В постоянного тока |
| Рекомендуемый предохранитель | 1,5 А, медленный |
| Пониженное входное напряжение: напряжение запуска | 17 В постоянного тока |
| Пониженное входное напряжение: напряжение отключения | 16 В постоянного тока |
| Потребляемый ток без нагрузки | 8 мА |
| Потребляемый ток при полной нагрузке | 463 мА |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Выходной ток | 0…4000 мА |
| Выходная мощность | 20 Вт |
| Точность выходного напряжения | ±1,5% |
| Внешняя подстройка выходного напряжения | ±10% (только для модели с одним выходом) |
| Пульсации и шум | 75 мВ пик-пик |
| Регулировка по линии | ±0,2% |
| Регулировка по нагрузке | ±0,2% |
| Частота преобразования, тип. | 270 кГц |
| Ограничение по перегрузке | 110…170% от номинальной выходной мощности |
| Тип защиты от короткого замыкания | Непрерывный режим, автоматическое восстановление |
| Тип защиты от перегрузки | Автоматическое восстановление после устранения аварии |
| Тип защиты от перенапряжения | Ограничение на диоде |
Функции
| Параметр | Значение |
| Дистанционное управление | Включение: R.C. относительно -Vin > 3,5…75 В постоянного тока или разомкнутая цепь |
| Дистанционное управление | Выключение: R.C. относительно -Vin < 1,2 В постоянного тока или короткое замыкание |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,5 кВ постоянного тока |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Изоляционная емкость, тип. | 1500 пФ |
| Стандарты безопасности | EAC TP TC 020/2011, EAC TP TC 004 для 48 В входных типов |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A |
| Проводимые помехи | BS EN/EN55032 (CISPR32), N/A |
| ЭСР | Уровень 2, ±8 кВ воздух, ±4 кВ контакт |
| Радиочастотная восприимчивость | Уровень 2, 3 В/м |
| Быстрые переходные процессы | Уровень 1, 0,5 кВ |
| Импульсные помехи | Уровень 1, 0,5 кВ линия-линию |
| Проводимая восприимчивость | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле | Уровень 2, 3 А/м |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Температура корпуса, максимум | +105 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | -55…+125 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C (0…60 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1…5 с, максимум 260 °C |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 25,4 × 25,4 × 10,2 мм |
| Габаритные размеры в дюймах | 1 × 1 × 0,4 |
| Материал корпуса | Черное покрытое медное исполнение с непроводящим основанием |
Назначение выводов
| Номер вывода | Обозначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Trim |
| 5 | -Vout |
| 6 | R.C. |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 910 тыс. часов |
| Методика расчета | MIL-HDBK-217F, 25 °C |
Примечания
- Все параметры указаны при нормальном входном напряжении (24 В постоянного тока для входа F; 48 В постоянного тока для входа G), номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
- Пульсации и шум измеряются при полосе 20 МГц с использованием скрученной пары, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от низкой к высокой линии при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Окончательное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС. Для выполнения испытаний следует обращаться к испытаниям ЭМС источника питания компонентов.
Упаковка
| Параметр | Значение |
| Масса одного изделия | 19 г |
| Количество в трубке | 12 шт. |
| Количество в коробке | 600 шт. |
| Масса одной трубки | 264 г |
| Масса одной коробки | 15,2 кг |
| Размер коробки | L390,9 × W284,8 × H175,7 мм |
