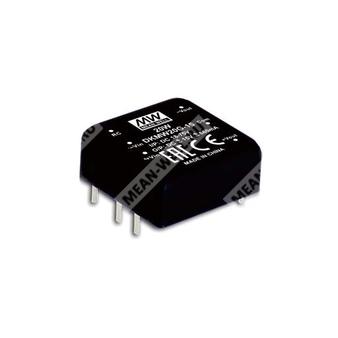

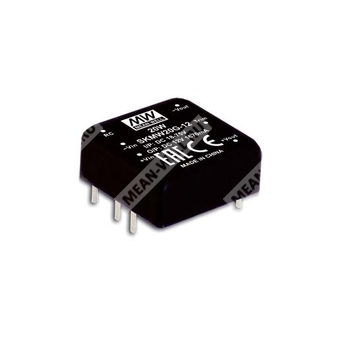

SKMW20G-12 — изолированный DC-DC преобразователь 20 Вт с широким входом 18–75 В и выходом 12 В для промышленной электроники.
Назначение: модульный регулируемый преобразователь постоянного тока для телекоммуникационного, промышленного и приборного оборудования, где требуется гальваническая развязка, стабилизированное питание 12 В и расширенный диапазон входного напряжения.
Расшифровка партномера
| Обозначение | Значение |
| SKMW | Серия модульных изолированных DC-DC преобразователей |
| 20 | Номинальная мощность 20 Вт |
| G | Диапазон входного напряжения 18–75 В постоянного тока |
| 12 | Номинальное выходное напряжение 12 В |
Краткое описание
SKMW20G-12 относится к серии SKMW20/DKMW20 — это изолированный и стабилизированный модульный DC-DC преобразователь в корпусе форм-фактора 1"×1". Модель рассчитана на работу от широкого входного диапазона 18–75 В и обеспечивает стабилизированное выходное напряжение 12 В при мощности до 20 Вт. Преобразователь предназначен для применения в системах промышленной автоматики, телекоммуникациях, распределённой архитектуре питания, измерительной и другой электронной аппаратуре.
Особенности
- Корпус DIP формата 1"×1" с отраслевым стандартным расположением выводов.
- Широкий диапазон входного напряжения 18–75 В постоянного тока.
- Номинальная выходная мощность 20 Вт.
- Изоляция вход/выход 1,5 кВ постоянного тока.
- Высокий КПД до 89%.
- Рабочий диапазон температуры окружающей среды до +85 °C.
- Не требуется минимальная нагрузка.
- Защита от короткого замыкания, перегрузки, перенапряжения и пониженного входного напряжения.
- Удалённое включение/выключение.
- Подстройка выходного напряжения в пределах ±10%.
- Соответствие требованиям по электромагнитной совместимости для класса A без дополнительных компонентов.
Области применения
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительное оборудование.
- Анализаторы и детекторы.
- Коммутационная аппаратура передачи данных.
- Распределённые системы электропитания.
Таблица параметров выбора модели
| Тип |
Входное напряжение |
Выходное напряжение |
Ток холостого хода |
Ток при полной нагрузке |
КПД, тип. |
Допустимая ёмкость нагрузки |
| SKMW20G-12 |
18–75 В |
12 В |
8 мА |
463 мА |
89% |
1650 мкФ |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18–75 В постоянного тока |
| Импульсное входное напряжение, 100 мс максимум | 100 В постоянного тока |
| Тип входного фильтра | Π-тип |
| Рекомендуемая защита по входу | Предохранитель. Для 48 В входа: плавкий предохранитель с задержкой 1,5 А |
| Пониженное входное напряжение, запуск | 17 В постоянного тока |
| Пониженное входное напряжение, отключение | 16 В постоянного тока |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Диапазон выходного тока | 0–1670 мА |
| Точность выходного напряжения | ±1,5% |
| Пульсации и шум | 100 мВ пик-пик |
| Нестабильность по линии | ±0,2% |
| Нестабильность по нагрузке | ±0,2% для моделей с одним выходом; для двухвыходных моделей — ±1% |
| Частота переключения, тип. | 330 кГц |
| Диапазон внешней подстройки | ±10% только для моделей с одним выходом |
| Перенапряжение | Защита типа «зажим диодом» |
| Перегрузка | 110–170% от номинальной выходной мощности |
| Тип защиты от перегрузки | Автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Допустимая ёмкость нагрузки | 1650 мкФ |
Удалённое управление
| Параметр | Значение |
| Функция | Удалённое включение/выключение |
| Включение | R.C. относительно -Vin > 3,5–75 В постоянного тока либо разомкнутая цепь |
| Выключение | R.C. относительно -Vin < 1,2 В постоянного тока либо короткое замыкание |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1,5 кВ постоянного тока |
| Сопротивление изоляции вход/выход | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции, тип. | 1500 пФ |
| Стандарты безопасности | EAC TP TC 020/2011; для 48 В входа также EAC TP TC 004 |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Не нормируется |
| ЭСР | BS EN/EN61000-4-2 | Уровень 2, 8 кВ воздух, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Электрические быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 1, 0,5 кВ линия-линия |
| Кондуктивная восприимчивость | BS EN/EN61000-4-6 | Уровень 2, 3 В (э.д.с.) |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 2, 3 А/м |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура окружающей среды | от -40 до +85 °C |
| Температура корпуса | до +105 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | от -55 до +125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0–60 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–5 с, максимум 260 °C |
Надёжность и габариты
| Параметр | Значение |
| MTBF | Для моделей с выходом 3,3/5 В: 910 тыс. ч; для остальных моделей: 1220 тыс. ч, по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 25,4 × 25,4 × 10,2 мм |
| Габариты в дюймах | 1 × 1 × 0,4 дюйма |
| Материал корпуса | Чёрное медное покрытие с непроводящим основанием |
Назначение выводов
| Номер вывода | SKMW20 | DKMW20 |
| 1 | +Vin | +Vin |
| 2 | -Vin | -Vin |
| 3 | +Vout | +Vout |
| 4 | Trim | Common |
| 5 | -Vout | -Vout |
| 6 | R.C. | R.C. |
Механические размеры
Все размеры приведены в миллиметрах, если не указано иное. Допуск: ±1 мм для размеров x.x и ±0,25 мм для размеров x.xx. Размер вывода: 1 ± 0,1 мм.
| Параметр | Значение |
| Длина | 25,4 мм |
| Ширина | 25,4 мм |
| Высота | 10,2 мм |
| Шаг и расположение выводов | Стандартное для корпуса 1"×1" |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 19 г |
| Количество в трубке | 12 шт. |
| Масса одной трубки | 264 г |
| Максимальное количество в коробке | 600 шт. |
| Масса коробки | 15,2 кг |
| Размер коробки | 390,9 × 284,8 × 175,7 мм |
Примечания
- Все параметры указаны при номинальном входном напряжении 24 В постоянного тока для входа 48 В, комнатной температуре 25 °C и влажности 70% RH, если не оговорено иное.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары и конденсаторов 0,1 мкФ и 47 мкФ, подключённых к нагрузке.
- Нестабильность по линии измеряется от низкого уровня входного напряжения к высокому при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- Окончательное оборудование должно быть подтверждено на соответствие требованиям электромагнитной совместимости. Для методики испытаний следует использовать «испытания EMI компонентов источников питания».
- Для корректного применения необходимо учитывать дерейтинг по температуре окружающей среды согласно графику снижения нагрузки.
