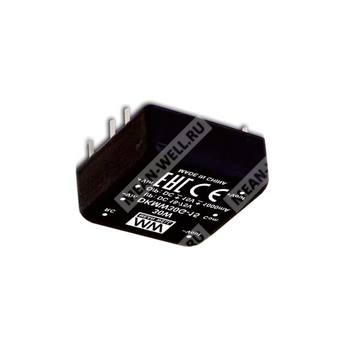

SKMW30F-03 - изолированный DC-DC преобразователь 30 Вт для стабилизированного питания с выходом 3,3 В и широким входным диапазоном 9–36 В.
SKMW30F-03 — это неизолированный по назначению в системе, но физически изолированный модульный DC-DC преобразователь серии SKMW30 компании Mean Well, выполненный в корпусе формата 1" x 1" и предназначенный для получения стабилизированного низковольтного постоянного напряжения 3,3 В из источника постоянного тока 9–36 В. Модуль относится к одновыходным преобразователям, рассчитанным на мощность 30 Вт, применяется в промышленной электронике, телекоммуникационном оборудовании, распределённых системах питания, измерительной и управляющей аппаратуре.
Расшифровка партномера
| Элемент партномера | Значение |
|---|
| SKMW | Серия модульных DC-DC преобразователей Mean Well |
| 30 | Номинальная мощность 30 Вт |
| F | Входной диапазон 9–36 В постоянного тока |
| 03 | Выходное напряжение 3,3 В |
Основные особенности
- Модульный DC-DC преобразователь в корпусе DIP 1" x 1".
- Широкий диапазон входного напряжения 4:1.
- Рабочий диапазон температур от -40 до +85 °C.
- Не требуется минимальная нагрузка.
- Соответствие BS EN/EN55032, класс A, без дополнительных внешних компонентов.
- КПД до 90%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, пониженное входное напряжение.
- Гальваническая развязка входа и выхода 1,5 кВ DC.
- Удалённое включение/выключение и подстройка выходного напряжения ±10%.
- 3 года гарантии.
Применение
- Телекоммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная техника.
- Анализаторы.
- Детекторы.
- Коммутационные устройства передачи данных.
Описание
Серия SKMW30 представляет собой изолированные и стабилизированные DC-DC модули мощностью 30 Вт с международным стандартным расположением выводов. Модель SKMW30F-03 предназначена для систем с входным напряжением 9–36 В DC и формирует одно выходное напряжение 3,3 В DC. Конструкция рассчитана на работу в широком диапазоне температур, обеспечивает высокий КПД, низкий уровень шумов и возможность дистанционного управления включением. Модуль предназначен для применения в промышленной автоматике, телекоммуникационной инфраструктуре и распределённых архитектурах питания.
Таблица параметров: вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 9–36 В DC |
| Номинальное входное напряжение | 24 В DC |
| Пусковое перенапряжение, максимум 100 мс | 50 В DC |
| Фильтр | Pi-тип |
| Защита по входу | Рекомендуется предохранитель: 6 А, тип с задержкой |
| Потребляемый ток без нагрузки | 10 мА |
| Потребляемый ток при полной нагрузке | 1172 мА |
| Порог пониженного входного напряжения, запуск | 8,8 В DC |
| Порог пониженного входного напряжения, отключение | 8 В DC |
Таблица параметров: выход
| Параметр | Значение |
|---|
| Выходное напряжение | 3,3 В DC |
| Номинальная мощность | 30 Вт |
| Номинальный выходной ток | 0–7500 мА |
| Точность выходного напряжения | ±1,5% |
| Подстройка выходного напряжения | ±10% для одновыходной модели |
| Пульсации и шум | 75 мВ пик-пик |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,2% |
| Частота переключения, типовое значение | 270 кГц |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 110–170% от номинальной выходной мощности |
| Защита от перенапряжения | Ограничение диодом |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Входная-выходная изоляция | 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции, типовое значение | 1500 пФ |
Таблица параметров: эксплуатация и окружающая среда
| Параметр | Значение |
|---|
| Рабочая температура | -40…+85 °C |
| Температура корпуса | +105 °C максимум |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | -55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 2 G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, максимум 260 °C |
Таблица параметров: надёжность и прочее
| Параметр | Значение |
|---|
| MTBF | 860 тыс. ч для моделей 3,3/5 В; 1170 тыс. ч для остальных моделей, расчёт по MIL-HDBK-217F при 25 °C |
| Материал корпуса | Чёрное медное покрытие с непроводящим основанием |
EMC и безопасность
| Параметр | Стандарт / уровень |
|---|
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A |
| Проводимые помехи | BS EN/EN55032 (CISPR32), не нормируется |
| ESD | BS EN/EN61000-4-2, уровень 2: 8 кВ воздух, 4 кВ контакт |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 2: 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 1: 0,5 кВ |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 1: 0,5 кВ линия-линия |
| Проводимая устойчивость | BS EN/EN61000-4-6, уровень 2: 3 В (э.д.с.) |
| Магнитное поле | BS EN/EN61000-4-8, уровень 2: 3 А/м |
| Стандарты безопасности | EAC TP TC 020/2011, EAC TP TC 004 для типов 48 Vin |
Удалённое управление
| Параметр | Значение |
|---|
| Удалённое включение | R.C. относительно -Vin > 3,5–75 В DC или разомкнутая цепь |
| Удалённое выключение | R.C. относительно -Vin < 1,2 В DC или короткое замыкание |
Расшифровка параметров модели SKMW30F-03 по таблице выбора
| Параметр | Значение для SKMW30F-03 |
|---|
| Входное напряжение | 24 В DC, диапазон 9–36 В |
| Выходное напряжение | 3,3 В |
| Входной ток без нагрузки | 10 мА |
| Входной ток при полной нагрузке | 1172 мА |
| Выходной ток | 0–7500 мА |
| КПД, типовое значение | 88% |
| Допустимая ёмкость нагрузки | 7500 мкФ |
Примечания
1. Все параметры указаны при номинальном входном напряжении 24 В DC, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, терминованной конденсатором 0,1 мкФ и 47 мкФ.
3. Линейная стабилизация измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
4. Стабилизация по нагрузке измеряется от 0 до 100% номинальной нагрузки.
5. Окончательное оборудование должно быть повторно проверено на соответствие требованиям EMC-директивы.
Размеры
| Параметр | Значение |
|---|
| Габаритные размеры | 25,4 × 25,4 × 10,2 мм |
| Габаритные размеры в дюймах | 1 × 1 × 0,4 дюйма |
| Допуск размеров | ±1 мм по x.x, ±0,25" по x.xx |
| Размер штырей | 1 ± 0,1 мм |
Распиновка
| Номер вывода | SKMW30, одновыходная модель | DKMW30, двухвыходная модель |
|---|
| 1 | +Vin | +Vin |
| 2 | -Vin | -Vin |
| 3 | +Vout | +Vout |
| 4 | Trim | Common |
| 5 | -Vout | -Vout |
| 6 | R.C. | R.C. |
Упаковка
| Параметр | Значение |
|---|
| Масса одного изделия | 19,2 г |
| Количество в трубке | 12 шт. |
| Масса трубки | 266,4 г |
| Максимальное количество в картонной коробке | 600 шт. |
| Масса коробки | 15,32 кг |
| Размер коробки | 390,9 × 284,8 × 175,7 мм |
