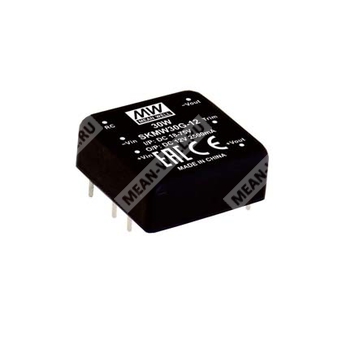

SKMW30F-05 - изолированный DC-DC преобразователь 30 Вт с выходом 5 В для промышленной электроники.
Модуль SKMW30F-05 представляет собой регулируемый изолированный DC-DC преобразователь в корпусе формата 1"x1" с выходным напряжением 5 В и мощностью 30 Вт. Изделие предназначено для применения в телекоммуникационных системах, промышленной автоматике, измерительной и вычислительной аппаратуре, а также в распределённых системах питания.
Расшифровка партномера
| Элемент партномера | Значение |
| SKMW | Серия изолированных регулируемых DC-DC преобразователей |
| 30 | Номинальная мощность 30 Вт |
| F | Диапазон входного напряжения 9–36 В постоянного тока |
| 05 | Номинальное выходное напряжение 5 В |
Назначение и особенности
- Изолированный модульный преобразователь постоянного тока.
- Корпус формата DIP 1"x1" с промышленным стандартом распиновки.
- Широкий диапазон входного напряжения 9–36 В постоянного тока.
- Номинальная выходная мощность 30 Вт.
- Высокий КПД до 90% для данной модификации.
- Не требуется минимальная нагрузка.
- Изоляция вход–выход 1,5 кВ постоянного тока.
- Удалённое включение/выключение и подстройка выходного напряжения.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, пониженное входное напряжение.
Области применения
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Системы коммутации данных.
Описание

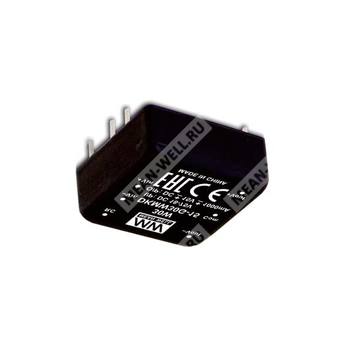

Серия SKMW30 и DKMW30 включает изолированные и регулируемые модульные DC-DC преобразователи мощностью 30 Вт в корпусе DIP 1"x1". Модули выполнены с промышленной распиновкой, характеризуются высоким КПД до 90%, рабочим диапазоном температур от -40 до +85 °C, а также изоляцией вход–выход 1,5 кВ постоянного тока. Изделия рассчитаны на применение в промышленной автоматике, телекоммуникационном оборудовании, распределённых архитектурах питания и иной аппаратуре, требующей компактного источника питания с гальванической развязкой.
Технические параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Пиковое входное напряжение, 100 мс максимум | 50 В постоянного тока |
| Тип входного фильтра | Pi-тип |
| Защита по входу | Рекомендуется плавкий предохранитель |
| Рекомендуемый предохранитель | 6 А, с задержкой, для 24-вольтовых моделей |
| Входной ток без нагрузки | 10 мА |
| Входной ток при полной нагрузке | 1400 мА |
| Напряжение включения защиты по пониженному входному напряжению | 8,8 В постоянного тока |
| Напряжение отключения защиты по пониженному входному напряжению | 8 В постоянного тока |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальная выходная мощность | 30 Вт |
| Выходной ток | 0–6000 мА |
| Точность выходного напряжения | ±1,5% |
| Пульсации и шум | 100 мВ п-п |
| Регулирование по линии | ±0,2% |
| Регулирование по нагрузке | ±0,2% |
| Частота переключения, типовое значение | 330 кГц |
| Диапазон внешней подстройки | ±10% только для моделей с одним выходом |
| Допустимая ёмкостная нагрузка, максимум | 6000 мкФ |
Защиты
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 110–170% от номинальной выходной мощности |
| Перегрузка, тип защиты | Восстановление автоматически после устранения аварийного режима |
| Перенапряжение | Ограничение диодом |
| Перегрев | Выходное напряжение отключается, восстановление после снижения температуры |
| Пороговый режим защиты по пониженному входному напряжению | Напряжение запуска 8,8 В; напряжение отключения 8 В |
Функциональные параметры
| Параметр | Значение |
| Дистанционное управление | Включение: контакт R.C. относительно -Vin более 3,5–75 В постоянного тока либо разомкнутая цепь; выключение: менее 1,2 В постоянного тока либо короткое замыкание |
| Изоляция вход–выход | 1,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции, типовое значение | 1500 пФ |
| Потребляемая внутренними цепями мощность | 500 мВт |
Эксплуатационные и механические параметры
| Параметр | Значение |
| Рабочая температура | -40…+85 °C, с учётом кривой дерейтирования |
| Температура корпуса | +105 °C максимум |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | -55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, максимум 260 °C |
| Материал корпуса | Чёрное покрытие по меди с непроводящим основанием |
ЭМС и безопасность
| Параметр | Значение |
| Стандарт безопасности | EAC TP TC 020/2011, для 48-вольтового входа также EAC TP TC 004 |
| ЭМС-излучение, проводимые помехи | BS EN/EN55032 (CISPR32), класс A |
| ЭМС-излучение, излучаемые помехи | BS EN/EN55032 (CISPR32), класс A |
| ESD | Уровень 2, 8 кВ воздух, 4 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 2, 3 В/м |
| EFT/импульсные помехи | Уровень 1, 0,5 кВ |
| Импульсное перенапряжение | Уровень 1, 0,5 кВ линия-линия |
| Проводимые помехи по цепям | Уровень 2, 3 В (e.m.f.) |
| Магнитное поле | Уровень 2, 3 А/м |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 860 тыс. часов для моделей 3,3/5 В; 1170 тыс. часов для остальных моделей, по MIL-HDBK-217F (25 °C) |
| Габариты | 25,4 × 25,4 × 10,2 мм |
| Габариты в дюймах | 1 × 1 × 0,4 |
| Масса | 19,2 г |
| Упаковка | 12 шт. в трубке; 600 шт. в коробке |
| Масса одной трубки | 266,4 г |
| Масса одной коробки | 15,32 кг |
Распиновка
| Номер вывода | SKMW30 | DKMW30 |
| 1 | +Vin | +Vin |
| 2 | -Vin | -Vin |
| 3 | +Vout | +Vout |
| 4 | Trim | Common |
| 5 | -Vout | -Vout |
| 6 | R.C. | R.C. |
Примечания
- Все параметры указаны при нормальном входном напряжении 24 В постоянного тока, 48 В постоянного тока, номинальной нагрузке и температуре 25 °C, влажности 70% RH, если не указано иное.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкого к высокому при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- Изделие должно быть повторно подтверждено на соответствие требованиям ЭМС в составе конечного оборудования.
