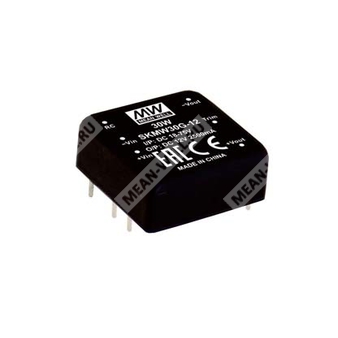

SKMW30F-12 - изолированный DC-DC преобразователь 30 Вт с широким входом 9–36 В и выходом 12 В для промышленной электроники.
Расшифровка партномера
| Позиция |
Значение |
| SKMW |
Серия изолированных и стабилизированных DC-DC преобразователей |
| 30 |
Номинальная мощность 30 Вт |
| F |
Диапазон входного напряжения 9–36 В DC |
| 12 |
Номинальное выходное напряжение 12 В DC |
Назначение и особенности
SKMW30F-12 — это модульный изолированный DC-DC преобразователь в корпусе формата 1"x1", предназначенный для питания аппаратуры промышленной автоматики, телекоммуникационного оборудования, распределённых систем питания и измерительной техники.
Модуль относится к серии SKMW30 и рассчитан на работу от источников постоянного тока с широким диапазоном входного напряжения. Для исполнения F применён вход 9–36 В DC. Выходное напряжение для данной модификации составляет 12 В DC.
Преобразователь обеспечивает гальваническую развязку входа и выхода, имеет встроенные защиты, допускает удалённое включение/отключение и подстройку выходного напряжения.
Основные характеристики
- Изолированный и стабилизированный модуль DC-DC.
- Корпусный формат 1"x1".
- Номинальная мощность: 30 Вт.
- Входной диапазон: 9–36 В DC.
- Номинальное выходное напряжение: 12 В DC.
- Высокий КПД тип.: 89%.
- Не требуется минимальная нагрузка.
- Удалённое включение/выключение.
- Подстройка выходного напряжения в пределах ±10%.
- Гальваническая развязка вход-выход 1,5 кВ DC.
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
9–36 В DC |
| Импульсное перенапряжение, максимум 100 мс |
50 В DC |
| Фильтр |
П-образный |
| Защита по входу |
Рекомендуется предохранитель, тип замедленного действия 6 А |
| Порог блокировки при пониженном входном напряжении |
Включение: 8,8 В DC |
| Порог блокировки при пониженном входном напряжении |
Отключение: 8 В DC |
| Удалённое управление |
Включение: R.C. относительно -Vin > 3,5–75 В DC или разомкнутая цепь |
| Удалённое управление |
Выключение: R.C. относительно -Vin < 1,2 В DC или короткое замыкание |
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
12 В DC |
| Точность выходного напряжения |
±1,5% |
| Номинальная выходная мощность |
30 Вт |
| Диапазон подстройки выходного напряжения |
±10% (только для одно-выходных моделей) |
| Пульсации и шум |
75 мВ p-p |
| Регулировка по линии |
±0,2% |
| Регулировка по нагрузке |
±0,2% |
| Частота переключения, тип. |
330 кГц |
| Ток нагрузки |
0–2500 мА |
| Допустимая ёмкостная нагрузка, максимум |
2500 мкФ |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Тип защиты: непрерывная, с автоматическим восстановлением |
| Перегрузка |
110–170% от номинальной выходной мощности |
| Перенапряжение |
Тип защиты: ограничение диодом |
| Перегрев |
Выходное напряжение отключается, восстановление автоматически после снижения температуры |
Функции
| Параметр |
Значение |
| Удалённое управление |
Вкл./выкл. через вывод R.C. |
| Подстройка выхода |
Есть, в пределах ±10% |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40…+85 °C с учётом кривой снижения нагрузки |
| Температура корпуса |
+105 °C максимум |
| Относительная влажность при работе |
20–90% без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура и влажность хранения |
-55…+125 °C, 10–95% RH без конденсации |
| Температурный коэффициент |
0,03%/°C в диапазоне 0…60 °C |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Температура пайки |
260 °C максимум, 1,5 мм от корпуса в течение 1–3 с |
Изоляция и электробезопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход-выход: 1,5 кВ DC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная ёмкость, тип. |
1500 пФ |
| Стандарты безопасности |
EAC TP TC 020/2011 (EAC TP TC 004 для 48Vin только) |
Электромагнитная совместимость
| Параметр |
Стандарт |
Уровень / примечание |
| Проводимые помехи |
BS EN/EN55032 (CISPR32) |
Нет данных |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) |
Класс A |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 2, 8 кВ воздушный, 4 кВ контактный |
| Радиочастотное излучаемое воздействие |
BS EN/EN61000-4-3 |
Уровень 2, 3 В/м |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 1, 0,5 кВ |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 1, 0,5 кВ линия-линия |
| Кондуктивные помехи |
BS EN/EN61000-4-6 |
Уровень 2, 3 В (э.д.с.) |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 2, 3 А/м |
Надёжность
| Параметр |
Значение |
| MTBF |
1170 тыс. ч. по MIL-HDBK-217F при 25 °C |
| MTBF для моделей 3,3/5 В |
860 тыс. ч. по MIL-HDBK-217F при 25 °C |
Размеры
| Параметр |
Значение |
| Габариты |
25,4 × 25,4 × 10,2 мм |
| Габариты в дюймах |
1 × 1 × 0,4 дюйма |
Назначение выводов
| Номер вывода |
SKMW30 (одно выходное) |
| 1 |
+Vin |
| 2 |
-Vin |
| 3 |
+Vout |
| 4 |
Trim |
| 5 |
-Vout |
| 6 |
R.C. |
Примечания
- Все параметры указаны при нормальном входном напряжении: 24 В DC для модели F, 48 В DC для модели G, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельно включённых конденсаторов 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от минимального входного напряжения до максимального при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- Финальное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
Упаковка
| Параметр |
Значение |
| Масса одного изделия |
19,2 г |
| Упаковка |
12 шт. в трубке, 600 шт. в картоне |
| Масса трубки |
266,4 г |
| Масса коробки |
15,32 кг |
| Размеры картонной коробки |
390,9 × 284,8 × 175,7 мм |
