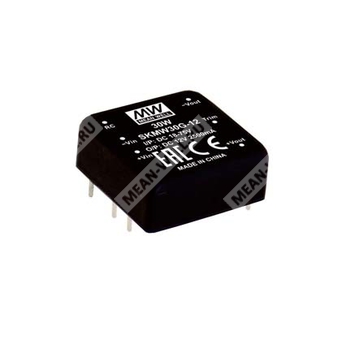

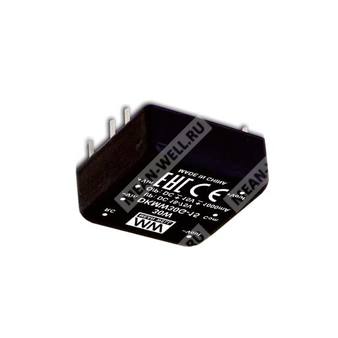

SKMW30F-15 - изолированный регулируемый преобразователь постоянного тока 30 Вт с выходом 15 В для промышленной аппаратуры.
Расшифровка партномера
| Состав обозначения | Расшифровка |
| SKMW | Серия модулей DC-DC преобразователей Mean Well |
| 30 | Номинальная мощность 30 Вт |
| F | Диапазон входного напряжения 9–36 В постоянного тока |
| 15 | Номинальное выходное напряжение 15 В |
Назначение
SKMW30F-15 — это изолированный регулируемый модульный DC-DC преобразователь мощностью 30 Вт в корпусе формата 1"×1", предназначенный для преобразования входного постоянного напряжения 9–36 В в стабилизированное выходное напряжение 15 В. Модуль рассчитан на применение в промышленной автоматике, телекоммуникационном и сетевом оборудовании, измерительной аппаратуре и распределённых системах питания.
Особенности
- Корпус DIP формата 1"×1" с промышленным стандартным расположением выводов.
- Широкий диапазон входного напряжения 9–36 В постоянного тока.
- Рабочий температурный диапазон от -40 до +85 °C.
- Не требуется минимальная нагрузка.
- Соответствие BS EN/EN55032 (CISPR32), излучаемый класс A без дополнительных компонентов.
- Высокий КПД до 90%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, пониженное входное напряжение.
- Изоляция входа-выхода 1,5 кВ постоянного тока.
- Удалённое включение/выключение и подстройка выходного напряжения в пределах ±10%.
- Срок службы по MTBF: 1170 тыс. часов.
Применение
- Телекоммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Анализаторы.
- Детекторы.
- Устройства коммутации данных.
Описание
Серия SKMW30 представляет собой изолированные и стабилизированные модульные DC-DC преобразователи мощностью 30 Вт в исполнении DIP 1"×1". Модуль SKMW30F-15 относится к исполнениям с входным диапазоном 9–36 В постоянного тока и выходом 15 В. Конструкция ориентирована на промышленное применение, отличается высоким КПД, широким рабочим температурным диапазоном, встроенными защитными функциями и возможностью удалённого управления.
Преобразователь поддерживает естественное воздушное охлаждение, не требует минимальной нагрузки и обеспечивает совместимость с требованиями по помехоэмиссии BS EN/EN55032 (CISPR32) класса A без дополнительных внешних компонентов. Для повышения функциональности предусмотрена подстройка выходного напряжения и дистанционное управление включением/выключением.
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 9–36 В постоянного тока |
| Пиковое входное напряжение, 100 мс максимум | 50 В постоянного тока |
| Входной фильтр | Pi-тип |
| Рекомендуемый предохранитель | 6 А, с выдержкой времени |
| Потребляемый ток без нагрузки | 10 мА |
| Потребляемый ток при полной нагрузке | 1404 мА |
| Порог включения пониженного входного напряжения | 8,8 В постоянного тока |
| Порог отключения пониженного входного напряжения | 8 В постоянного тока |
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В постоянного тока |
| Номинальная мощность | 30 Вт |
| Выходной ток | 0–2000 мА |
| Точность выходного напряжения | ±1,5% |
| Подстройка внешним резистором | ±10% от номинала |
| Пульсации и шум | 100 мВ пик-пик |
| Регулирование по линии | ±0,2% |
| Регулирование по нагрузке | ±0,2% |
| Частота коммутации, тип. | 330 кГц |
| Конденсаторная нагрузка, максимум | 2000 мкФ |
Защиты
| Функция защиты | Описание |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 110–170% от номинальной выходной мощности, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Защита на основе ограничения диодом |
| Перегрев | Выходное напряжение отключается, восстановление автоматически после снижения температуры |
| Удалённое включение/выключение | Включение: R.C. -Vin > 3,5–75 В постоянного тока или разомкнутая цепь; выключение: R.C. -Vin < 1,2 В постоянного тока или короткое замыкание |
Изоляция и электробезопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | 1,5 кВ постоянного тока между входом и выходом |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Ёмкость изоляции | 1500 пФ |
| Стандарт безопасности | EAC TP TC 020/2011 (для 48Vin-типа также EAC TP TC 004) |
Электромагнитная совместимость
| Параметр | Значение |
| Помехоэмиссия, проводимая | BS EN/EN55032 (CISPR32) |
| Помехоэмиссия, излучаемая | BS EN/EN55032 (CISPR32), класс A |
| Помехоустойчивость к электростатическим разрядам | Уровень 2, 8 кВ воздух, 4 кВ контакт |
| Помехоустойчивость к радиополю | Уровень 2, 3 В/м |
| Устойчивость к электрическим быстрым переходным процессам | Уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям | Уровень 1, 0,5 кВ линия-линия |
| Устойчивость к наведённым помехам | Уровень 2, 3 В (э.д.с.) |
| Устойчивость к магнитному полю | Уровень 2, 3 А/м |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40 ... +85 °C |
| Температура корпуса | +105 °C, максимум |
| Рабочая влажность | 20% ... 90% RH, без конденсации |
| Температура и влажность хранения | -55 ... +125 °C, 10% ... 95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C (0 ... 60 °C) |
| Охлаждение | Естественная конвекция |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, максимум 260 °C |
MTBF
| Параметр | Значение |
| Наработка на отказ | 1170 тыс. часов по MIL-HDBK-217F (25 °C) |
Размеры
| Параметр | Значение |
| Габариты (Д × Ш × В) | 25,4 × 25,4 × 10,2 мм |
| Габариты (дюймы) | 1 × 1 × 0,4 |
| Материал корпуса | Чёрное покрытие меди с непроводящим основанием |
Назначение выводов
| Номер вывода | Обозначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Trim |
| 5 | -Vout |
| 6 | R.C. |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 19,2 г |
| Количество в трубке | 12 шт. |
| Количество в коробке | 600 шт. |
| Масса трубки | 266,4 г |
| Масса коробки | 15,32 кг |
| Габариты коробки | L390,9 × W284,8 × H175,7 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении: 24 В постоянного тока для F-типа, 48 В постоянного тока для G-типа, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц в полосе измерения, с использованием витой пары длиной 12 дюймов, оконеченной конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкой к высокой линии при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- Конечное оборудование должно быть повторно проверено на соответствие директивам EMC. Для методики испытаний EMC следует обращаться к руководству по испытаниям компонентов источников питания.
