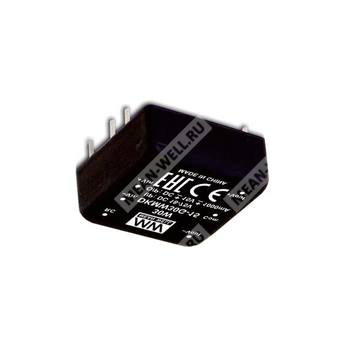

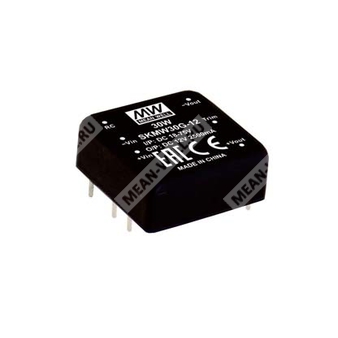

SKMW30G-05
SKMW30G-05 - изолированный DC-DC преобразователь 30 Вт с выходом 5 В для промышленной и телекоммуникационной аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| SKMW | Серия |
| 30 | Номинальная мощность 30 Вт |
| G | Входное напряжение 18–75 В постоянного тока |
| 05 | Выходное напряжение 5 В постоянного тока |
Назначение и краткое описание
SKMW30G-05 — это модульный изолированный DC-DC преобразователь в корпусе формата 1"x1" с регулируемым выходом, предназначенный для построения источников питания в промышленной автоматике, телекоммуникационном оборудовании, измерительной технике, системах распределённого питания и другой аппаратуре, где требуется гальваническая развязка, высокая удельная мощность и широкий диапазон входного напряжения.
Модуль относится к серии SKMW30, рассчитан на вход 18–75 В постоянного тока и обеспечивает стабилизированное выходное напряжение 5 В. Для данной модели характерны отсутствие требования к минимальной нагрузке, высокий КПД, встроенные защиты и возможность удалённого включения/выключения.
Особенности
- Корпус DIP 1"x1" со стандартной распиновкой.
- Широкий диапазон входного напряжения: 18–75 В постоянного тока.
- Выход 5 В постоянного тока.
- Номинальная мощность 30 Вт.
- КПД типовой: 90%.
- Изоляция вход/выход: 1,5 кВ постоянного тока.
- Не требуется минимальная нагрузка.
- Удалённое включение/выключение.
- Возможность подстройки выходного напряжения.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева и пониженного входного напряжения.
- Охлаждение: естественная конвекция.
Области применения
- Телекоммуникационные системы.
- Сети передачи данных.
- Промышленная автоматика.
- Измерительные приборы.
- Анализаторы.
- Детекторы.
- Коммутационные системы.
Описание
Серия SKMW30 и DKMW30 представляет собой изолированные и стабилизированные модульные DC-DC преобразователи мощностью 30 Вт с форм-фактором DIP 1"x1". Изделие выполнено на основе высокоэффективной схемотехники и предназначено для работы в широком диапазоне температур. Для версии с входом 18–75 В серия допускает использование в составе систем, питаемых от бортовых, промышленно-распределённых и телекоммуникационных шин постоянного тока.
Модуль SKMW30G-05 рассчитан на выход 5 В и применяется в качестве локального источника питания цифровых и аналоговых узлов, требовательных к стабильности питающего напряжения и гальванической развязке.
Таблица выбора модели
| Обозначение | Диапазон входного напряжения | Выходное напряжение | Ток холостого хода | Ток при полной нагрузке | Диапазон выходного тока | Типовой КПД | Допустимая ёмкость нагрузки |
| SKMW30G-05 | 18–75 В | 5 В | 8 мА | 700 мА | 0–6000 мА | 90% | 6000 мкФ |
Параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18–75 В постоянного тока |
| Импульсное перенапряжение, 100 мс максимум | 100 В постоянного тока |
| Фильтр | П-образный |
| Защита по входу | Рекомендуется предохранитель; 3 А, с выдержкой времени |
| Потребляемый ток без нагрузки | 8 мА |
| Потребляемый ток при полной нагрузке | 700 мА |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальная выходная мощность | 30 Вт |
| Диапазон выходного тока | 0–6000 мА |
| Точность выходного напряжения | ±1,5% |
| Допуск регулировки по линии | ±0,2% |
| Допуск регулировки по нагрузке | ±0,2% |
| Пульсации и шум | 100 мВ п-п |
| Частота переключения, типовая | 330 кГц |
| Внешняя подстройка выходного напряжения | ±10% только для модели с одиночным выходом |
| Допустимая ёмкость нагрузки | 6000 мкФ |
Защиты
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 110–170% от номинальной выходной мощности |
| Перенапряжение | Ограничение диодом |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Пониженное входное напряжение | Порог запуска: 17 В; порог отключения: 16 В |
Функции
| Параметр | Значение |
| Удалённое управление | Включение: R.C. относительно -Vin более 3,5–75 В постоянного тока или разомкнутая цепь; выключение: менее 1,2 В постоянного тока или короткое замыкание |
Электромагнитная совместимость и помехоустойчивость
| Параметр | Стандарт / уровень |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс A |
| Проводимые помехи | BS EN/EN55032 (CISPR32) |
| ЭСР | BS EN/EN61000-4-2, уровень 2, 8 кВ воздух, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 1, 0,5 кВ линия-линия |
| Проводимая устойчивость | BS EN/EN61000-4-6, уровень 2, 3 В (э.д.с.) |
| Магнитное поле | BS EN/EN61000-4-8, уровень 2, 3 А/м |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −40…+85 °C |
| Температура корпуса | +105 °C max. |
| Влажность при работе | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | −55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C (0…60 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 1–3 с, не более 260 °C |
Изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1,5 кВ постоянного тока |
| Сопротивление изоляции вход/выход | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Изоляционная ёмкость | 1500 пФ |
Надёжность
| Параметр | Значение |
| MTBF | Для моделей 3,3/5 В: 860 тыс. ч; для остальных моделей: 1170 тыс. ч по MIL-HDBK-217F (25 °C) |
Конструктив
| Параметр | Значение |
| Габаритные размеры | 25,4 × 25,4 × 10,2 мм |
| Габаритные размеры в дюймах | 1 × 1 × 0,4 |
| Материал корпуса | Чёрное покрытое медное исполнение с непроводящим основанием |
Монтаж и выводы
| Номер вывода | SKMW30 (одиночный выход) | DKMW30 (двойной выход) |
| 1 | +Vin | +Vin |
| 2 | -Vin | -Vin |
| 3 | +Vout | +Vout |
| 4 | Trim | Common |
| 5 | -Vout | -Vout |
| 6 | R.C. | R.C. |
Примечания
- Все параметры указаны при нормальных входных условиях: F: 24 В постоянного тока, G: 48 В постоянного тока, номинальная нагрузка, температура окружающей среды 25 °C и влажность 70% RH.
- Пульсации и шум измеряются на полосе 20 МГц с применением витой пары длиной 12", оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от низкой линии к высокой при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- Окончательное оборудование должно подтверждать соответствие требованиям ЭМС. Для методики испытаний следует обращаться к тестированию EMI узла питания компонентов.
Упаковка
| Параметр | Значение |
| Масса одного изделия | 19,2 г |
| Количество в тубе | 12 шт. |
| Количество в коробке | 600 шт. |
| Масса одной тубы | 266,4 г |
| Масса коробки | 15,32 кг |
| Размеры коробки | 390,9 × 284,8 × 175,7 мм |
