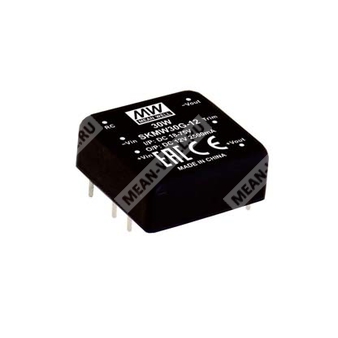

SKMW30G-12 - изолированный регулируемый DC-DC преобразователь 30 Вт с выходом 12 В для промышленной и телекоммуникационной аппаратуры.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| SKMW |
Серия изолированных регулируемых DC-DC преобразователей |
| 30 |
Номинальная мощность 30 Вт |
| G |
Входное напряжение 18–75 В DC |
| 12 |
Номинальное выходное напряжение 12 В DC |
Назначение
Модуль предназначен для преобразования и стабилизации постоянного напряжения с гальванической развязкой в системах промышленного управления, телекоммуникационного оборудования, распределённой энергетики, измерительной и аналитической аппаратуры, а также в других устройствах, где требуется локальное питание 12 В при широком диапазоне входного напряжения.
Особенности
- Корпус формата DIP 1"×1" с индустриально стандартным расположением выводов.
- Широкий диапазон входного напряжения 4:1.
- Рабочий температурный диапазон от -40 до +85 °C.
- Не требует минимальной нагрузки.
- Соответствие излучаемым помехам BS EN/EN55032 без дополнительных внешних компонентов.
- Высокий КПД до 89% для модели SKMW30G-12.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, пониженное входное напряжение.
- Гальваническая развязка вход-выход 1,5 кВ DC.
- Дистанционное включение/выключение.
- Подстройка выходного напряжения в пределах ±10%.
Применение
- Телекоммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Анализаторы.
- Детекторы.
- Коммутационные устройства передачи данных.
Описание
SKMW30G-12 представляет собой изолированный и стабилизированный модульный DC-DC преобразователь мощностью 30 Вт в исполнении DIP 1"×1". Модуль построен с соблюдением международных стандартов по распиновке, обеспечивает высокий КПД и рассчитан на эксплуатацию в широком температурном диапазоне. Серия ориентирована на применение в системах, где требуется устойчивое питание от широкого диапазона входных источников и высокая помехоустойчивость. Конструктив и электрические параметры позволяют использовать модуль в промышленной автоматике, телекоммуникации и распределённых системах электропитания.
Параметры
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
18–75 В DC |
| Переходное входное напряжение, максимум 100 мс |
100 В DC |
| Фильтр |
Pi-тип |
| Рекомендуемая защита по входу |
Предохранитель, тип с задержкой 3 А |
| Потребляемый ток без нагрузки |
8 мА |
| Потребляемый ток при полной нагрузке |
700 мА |
| Напряжение отключения при пониженном входе |
16 В DC |
| Напряжение запуска |
17 В DC |
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
12 В DC |
| Номинальная мощность |
30 Вт |
| Диапазон выходного тока |
0–2500 мА |
| Погрешность выходного напряжения |
±1,5% |
| Пульсации и шум |
100 мВ п-п |
| Регулирование по линии |
±0,2% |
| Регулирование по нагрузке |
±1% |
| Частота коммутации, типовая |
330 кГц |
| Диапазон внешней подстройки |
±10% только для моделей с одним выходом |
| КПД, типовой |
89% |
| Допустимая ёмкостная нагрузка, максимум |
2500 мкФ |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Тип защиты: непрерывная, автоматическое восстановление |
| Перегрузка |
110–170% от номинальной выходной мощности; восстановление автоматически после снятия аварии |
| Перенапряжение |
Тип защиты: ограничение диодом |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции
| Параметр |
Значение |
| Дистанционное управление включением |
Power ON: R.C. относительно -Vin > 3,5–75 В DC или разомкнутая цепь |
| Дистанционное управление выключением |
Power OFF: R.C. относительно -Vin < 1,2 В DC или короткое замыкание |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
1,5 кВ DC |
| Сопротивление изоляции вход-выход |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции, типовая |
1500 пФ |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40…+85 °C |
| Температура корпуса |
+105 °C, максимум |
| Влажность при работе |
20–90% RH, без конденсации |
| Охлаждение |
Естественная конвекция |
| Температура и влажность хранения |
-55…+125 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
0,03%/°C в диапазоне 0…60 °C |
| Вибрация |
10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Температура пайки |
1,5 мм от корпуса, 1–3 с, максимум 260 °C |
ЭМС
| Параметр |
Стандарт |
Уровень / примечание |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) |
Класс A |
| Проводимые помехи |
BS EN/EN55032 (CISPR32) |
Не нормируется |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 2, 8 кВ воздух, 4 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 2, 3 В/м |
| Быстрые импульсные помехи |
BS EN/EN61000-4-4 |
Уровень 1, 0,5 кВ |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 1, 0,5 кВ линия-линия |
| Проводимые ВЧ помехи |
BS EN/EN61000-4-6 |
Уровень 2, 3 В (э.д.с.) |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 2, 3 А/м |
Надёжность
| Параметр |
Значение |
| MTBF |
860 тыс. ч для моделей 3,3/5 В; 1170 тыс. ч для остальных моделей, расчёт по MIL-HDBK-217F при 25 °C |
Габаритные размеры
| Параметр |
Значение |
| Размеры корпуса |
25,4 × 25,4 × 10,2 мм |
| Размеры корпуса в дюймах |
1 × 1 × 0,4 |
| Материал корпуса |
Чёрное медное покрытие с непроводящим основанием |
Распиновка
| Номер вывода |
SKMW30 |
DKMW30 |
| 1 |
+Vin |
+Vin |
| 2 |
-Vin |
-Vin |
| 3 |
+Vout |
+Vout |
| 4 |
Trim |
Common |
| 5 |
-Vout |
-Vout |
| 6 |
R.C. |
R.C. |
Примечания
- Все параметры указаны при нормальном входном напряжении: F: 24 В DC, G: 48 В DC, номинальная нагрузка, 25 °C, 70% RH, если не оговорено иное.
- Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары проводов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0 до 100% номинальной нагрузки.
- Изделие должно быть повторно проверено на соответствие директивам ЭМС в составе конечного оборудования.
Упаковка
| Параметр |
Значение |
| Масса одного изделия |
19,2 г |
| Количество в одной трубке |
12 шт. |
| Количество в одном коробе |
600 шт. |
| Масса одной трубки |
266,4 г |
| Масса одного короба |
15,32 кг |
| Размер короба |
L390,9 × W284,8 × H175,7 мм |
