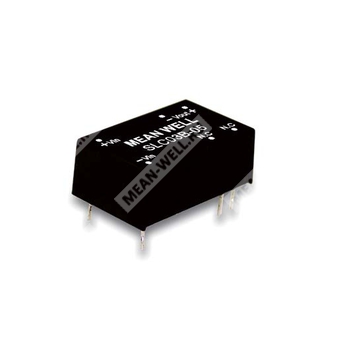

SLC03A-05 - изолированный и стабилизированный DC-DC преобразователь 3 Вт с широким входным диапазоном для промышленной электроники.
Расшифровка партномера
| Обозначение | Расшифровка |
| S | Серия с одним выходом |
| L | Серия с двумя выходами |
| C03 | Номинальная мощность 3 Вт |
| A | Диапазон входного напряжения 9–18 В постоянного тока |
| 05 | Выходное напряжение 5 В |
Назначение и особенности
SLC03A-05 представляет собой модульный изолированный и стабилизированный преобразователь постоянного тока в постоянный ток в корпусе DIP16. Модуль предназначен для применения в промышленной автоматике, телекоммуникационном оборудовании, распределённых системах питания и других электронных системах, где требуется компактный источник питания с гальванической развязкой.
Устройство выполнено как преобразователь с широкой полосой входного напряжения, высоким КПД, непрерывной защитой от короткого замыкания и защитой от перегрузки. Для данной модификации характерен одновыходной режим с выходом 5 В и номинальной мощностью 3 Вт.
Особенности
- Корпус DIP16 со стандартным промышленным расположением выводов.
- Широкий диапазон входного напряжения 2:1.
- Рабочий температурный диапазон от -40 до +85 °C.
- Не требуется минимальная нагрузка.
- Соответствие BS EN/EN55032, класс B, по излучаемым помехам без дополнительных компонентов.
- КПД до 82% по серии.
- Защита от короткого замыкания с автоматическим восстановлением.
- Защита от перегрузки.
- Гальваническая развязка входа и выхода 1,5 кВDC.
- 3 года гарантии.
Области применения
- Телекоммуникационные и дата-ком системы.
- Беспроводные сети.
- Промышленная автоматика.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные системы передачи данных.
Описание
Серия SLC03 и DLC03 — это 3-ваттные изолированные и стабилизированные DC-DC модули в корпусе DIP16. Линейка характеризуется стандартной распиновкой, высокой эффективностью до 82%, расширенным рабочим температурным диапазоном от -40 до +85 °C, напряжением изоляции вход/выход 1,5 кВDC и соответствием требованиям BS EN/EN55032, класс B, без применения дополнительных компонентов. Модули рассчитаны на различные входные диапазоны 9–18 В, 18–36 В и 36–75 В, а также на разные варианты выходных напряжений: 5 В, 12 В, 15 В для одновыходных исполнений и ±5 В, ±12 В, ±15 В для двухвыходных исполнений.
Модификация SLC03A-05 относится к одновыходным исполнениям и предназначена для источников питания с входом 9–18 В и выходом 5 В.
Модельный код
| Символ | Значение |
| SLC03A-05 | Одновыходной модуль серии SLC03, входной диапазон A, выход 5 В |
Параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–18 В постоянного тока |
| Пиковое перенапряжение входа, 100 мс макс. | 25 ВDC |
| Фильтр | Встроенный конденсатор |
| Рекомендуемая защита | Предохранитель медленного действия 1 А |
| Внутренние потери мощности | 1000 мВт |
| Напряжение включения УВЛ | 7 ВDC |
| Напряжение отключения УВЛ | 8,8 ВDC |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальная мощность | 3 Вт |
| Допуск по выходному напряжению | ±2% |
| Пульсации и шум | 50 мВп-п |
| Регулировка по линии | ±0,2% |
| Регулировка по нагрузке | ±0,5% |
| Частота преобразования | 100 кГц |
| Номинальный выходной ток | 600 мА |
| Максимальная ёмкостная нагрузка | 1000 мкФ |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 150–250% от номинальной выходной мощности |
| Тип восстановления после перегрузки | Автоматическое восстановление после устранения аварийного режима |
Изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1,5 кВDC |
| Сопротивление изоляции вход/выход | 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | от -40 до +85 °C |
| Температура корпуса | +100 °C макс. |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | от -40 до +105 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0–80 °C |
Механические и монтажные данные
| Параметр | Значение |
| Габаритные размеры | 22,1 × 13,8 × 8,55 мм |
| Размеры в дюймах | 0,87 × 0,54 × 0,34 |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
| Масса | 4,5 г |
| Монтажная ориентация | Печатная плата, корпус DIP |
Выводы
| Номер вывода | Назначение |
| 1 | -Vin |
| 7 | Не используется |
| 8 | Не используется |
| 9 | +Vout |
| 10 | -Vout |
| 16 | +Vin |
ЭМС и помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Не нормируется |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, ±8 кВ воздух |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 1, 0,5 кВ |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 2, 0,5 кВ линия-линия |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
Надёжность
| Параметр | Значение |
| MTBF | 300 000 часов минимум по MIL-HDBK-217F при 25 °C |
Пайка
| Параметр | Значение |
| Условия пайки | 1,5 мм от корпуса, 3–5 с, максимум 265 °C |
Примечания
- Все параметры указаны при нормальных условиях входа: 12 ВDC, 24 ВDC, 48 ВDC; номинальная нагрузка; окружающая температура 25 °C; относительная влажность 70%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от низкой линии к высокой линии при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Испытание готового изделия должно подтверждать соответствие требованиям по ЭМС.
- Для соответствия BS EN/EN61000-4-4 и BS EN/EN61000-4-5 может потребоваться внешний входной фильтрующий конденсатор; рекомендованное значение — 220 мкФ/100 В.
Упаковка
| Параметр | Значение |
| Упаковка | 36 шт. в трубке, 1800 шт. в коробке, 50 трубок в коробке |
| Масса одной трубки | 220 г |
| Масса коробки | 11,8 кг |
| Размер коробки | 600 × 230 × 220 мм |
