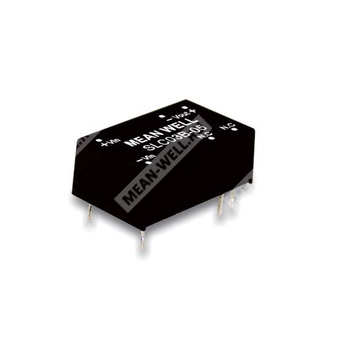

SLC03A-12 - изолированный стабилизированный DC-DC преобразователь 3 Вт для входа 12 В и выхода 12 В.
Назначение: модульный преобразователь постоянного тока в постоянный ток в корпусе DIP16 для промышленной и телекоммуникационной аппаратуры, обеспечивающий гальваническую развязку и стабилизированное выходное напряжение 12 В.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | SLC03 | Серия изолированных стабилизированных DC-DC преобразователей мощностью 3 Вт, одноканальный выход |
| Тип входного диапазона | A | Вход 9–18 В постоянного тока |
| Выходное напряжение | 12 | 12 В постоянного тока |
Краткое описание
Серия SLC03 и DLC03 представляет собой изолированные модульные DC-DC преобразователи в корпусе DIP16. Модель SLC03A-12 относится к одноканальным преобразователям с фиксированным выходом 12 В, рассчитанным на работу от входной шины 9–18 В. Компонент предназначен для систем промышленного управления, телекоммуникационного оборудования, распределённой силовой архитектуры и других приложений, где требуется компактный источник с гальванической развязкой, высоким КПД и стабильными выходными параметрами.
Особенности
- Корпус DIP16 со стандартной распиновкой промышленного уровня.
- Диапазон входного напряжения 2:1.
- Диапазон рабочих температур от -40 до +85 °C.
- Не требуется минимальная нагрузка.
- Соответствие излучаемым помехам BS EN/EN55032 класс B без дополнительных внешних компонентов.
- КПД до 82%.
- Защита от короткого замыкания с непрерывным автоматическим восстановлением.
- Защита от перегрузки.
- Защита от пониженного входного напряжения.
- Гальваническая развязка вход-выход 1,5 кВ DC.
- 3 года гарантийного срока в документе указано, в данном ответе не приводится.
Области применения
- Телекоммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные устройства передачи данных.
Описание
SLC03A-12 — это изолированный и стабилизированный модульный DC-DC преобразователь серии SLC03 в исполнении DIP16. Модель обеспечивает выходное напряжение 12 В при входном диапазоне 9–18 В и предназначена для применения в системах, где необходима развязка цепей питания, высокая надёжность и компактное исполнение. Модуль рассчитан на работу в широком температурном диапазоне, имеет встроенные защитные функции и пригоден для установки в промышленной электронике, телекоммуникациях и распределённых системах питания.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–18 В постоянного тока |
| Импульсное перенапряжение на входе, максимум 100 мс | 25 В постоянного тока |
| Фильтрация | Встроенный конденсатор |
| Рекомендуемая защита | Плавкий предохранитель 1 А, медленного срабатывания |
| Порог включения УВИ | 8,8 В постоянного тока |
| Порог срабатывания УВИ | 7 В постоянного тока |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В постоянного тока |
| Номинальная мощность | 3 Вт |
| Выходной ток | 250 мА |
| Ток холостого хода | 15 мА |
| Потребляемый ток при полной нагрузке | 320 мА |
| Точность выходного напряжения | ±2% |
| Пульсации и шум | 50 мВ п-п |
| Нестабильность по входному напряжению | ±0,2% |
| Нестабильность по нагрузке | ±0,5% |
| Частота переключения | 100 кГц |
| КПД типовой | 81% |
| Допустимая ёмкостная нагрузка | 470 мкФ |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 150–250% от номинальной выходной мощности |
| Тип восстановления при перегрузке | Автоматическое восстановление после устранения неисправности |
| Защита по входному напряжению | Защита от пониженного входного напряжения |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,5 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -40 до +85 °C |
| Температура корпуса | до +100 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | от -40 до +105 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0–80 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин./цикл, общее время 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса в течение 3–5 с, максимум 265 °C |
ЭМС и безопасность
| Параметр | Значение |
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32), не нормируется |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32), класс B |
| Устойчивость к электростатическому разряду | Уровень 3, 8 кВ воздушный разряд |
| Устойчивость к радиочастотному полю | Уровень 2, 3 В/м |
| Устойчивость к быстрым переходным процессам | Уровень 1, 0,5 кВ |
| Устойчивость к импульсным перенапряжениям | Уровень 2, 0,5 кВ между линиями |
| Устойчивость к кондуктивным помехам | Уровень 2, 3 В |
| Устойчивость к магнитному полю | Уровень 1, 1 А/м |
| Безопасность | EAC TP TC 020/2011, для 48Vin-типов также EAC TP TC 004 |
Надёжность
| Параметр | Значение |
| MTBF | 300 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Размеры
| Параметр | Значение |
| Габариты | 22,1 × 13,8 × 8,55 мм |
| Габариты в дюймах | 0,87 × 0,54 × 0,34 дюйма |
Распиновка
| Номер вывода | SLC03 | DLC03 |
| 1 | -Vin | -Vin |
| 7 | Не используется | Не используется |
| 8 | Не используется | Общий |
| 9 | +Vout | +Vout |
| 10 | -Vout | -Vout |
| 16 | +Vin | +Vin |
Упаковка
| Параметр | Значение |
| Масса одного модуля | 4,5 г |
| Количество в трубке | 36 шт. |
| Масса одной трубки | 220 г |
| Максимальное количество в коробке | 1800 шт. |
| Масса коробки | 11,8 кг |
| Размеры коробки | 600 × 230 × 220 мм |
Примечания
1. Все параметры указаны при номинальном входном напряжении: 12 В DC, 24 В DC, 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары 12" и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ.
3. Нестабильность по входному напряжению измеряется от нижнего к верхнему пределу при номинальной нагрузке.
4. Нестабильность по нагрузке измеряется от 10% до 100% номинальной нагрузки.
5. Для обеспечения соответствия требованиям ЭМС конечное оборудование должно подтверждать соответствие директивам ЭМС.
6. Для соответствия требованиям BS EN/EN61000-4-4, BS EN/EN61000-4-5 требуется внешний входной фильтрующий конденсатор. Рекомендуемая ёмкость фильтрующего конденсатора: 220 мкФ / 100 В.
