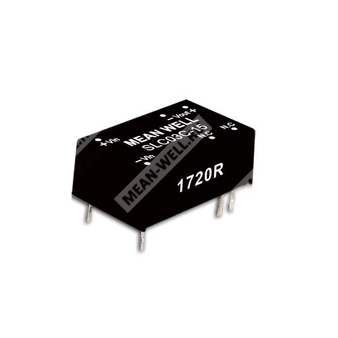

SLC03A-15 - изолированный и стабилизированный DC-DC преобразователь 3 Вт с выходом 15 В для промышленной аппаратуры.
Расшифровка партномера
| S | Серия с одним выходом |
| L | Серия с двойным выходом |
| C03 | Номинальная мощность 3 Вт |
| A | Диапазон входного напряжения 9–18 В постоянного тока |
| 15 | Выходное напряжение 15 В постоянного тока |
Назначение и особенности
SLC03A-15 — это модульный изолированный DC-DC преобразователь регулируемого типа в корпусе DIP16, предназначенный для применения в промышленной электронике, телекоммуникационных системах, распределённой энергетике, измерительной и управляющей аппаратуре. Модель относится к серии SLC03, рассчитана на один выход и обеспечивает стабилизированное напряжение 15 В при мощности 3 Вт.
Особенности
- Корпус DIP16 со стандартным расположением выводов.
- Входной диапазон 2:1.
- Рабочий температурный диапазон от -40 до +85 °C.
- Отсутствие требования к минимальной нагрузке.
- Соответствие радиопомехам BS EN/EN55032, класс B, без дополнительных компонентов.
- КПД до 82%.
- Защита от короткого замыкания, перегрузки и пониженного входного напряжения.
- Изоляция вход-выход 1,5 кВ DC.
- Срок наработки на отказ 300 000 ч минимум.
Области применения
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационное оборудование.
Описание

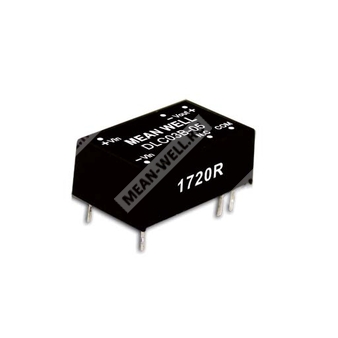

Серия SLC03 и DLC03 представляет собой изолированные и регулируемые DC-DC преобразователи модульного типа в корпусе DIP16. Модель SLC03A-15 относится к одновыходным исполнениям и рассчитана на входное напряжение 9–18 В постоянного тока. Конструкция обеспечивает высокую эффективность, малые габариты и пригодность для систем, где требуется гальваническая развязка, стабилизированное питание и устойчивость к промышленным помехам.
Таблица параметров
Вход
| Диапазон входного напряжения | 9–18 В DC |
| Максимальное входное перенапряжение 100 мс | 25 В DC |
| Фильтр | Встроенный конденсатор |
| Защита по входу | Рекомендуется предохранитель 1 А, медленный |
| Порог включения УВВ | 7 В DC |
| Порог отключения УВВ | 8,8 В DC |
Выход
| Выходное напряжение | 15 В DC |
| Номинальная мощность | 3 Вт |
| Выходной ток без нагрузки | 15 мА |
| Выходной ток при полной нагрузке | 200 мА |
| Точность выходного напряжения | ±2% |
| Допуск по напряжению | ±0,5% |
| Пульсации и шум | 50 мВ п-п |
| Регулировка по линии | ±0,2% |
| Регулировка по нагрузке | ±0,5% |
| Частота преобразования | 100 кГц |
| Ёмкость нагрузки | 330 мкФ |
| Потребление на холостом ходу | 1000 мВт |
Защита
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 150–250% от номинальной выходной мощности |
| Тип восстановления | Автоматическое восстановление после устранения аварийного состояния |
| Пониженное входное напряжение | Функция отключения при недостаточном входном напряжении |
Эксплуатационные данные
| Рабочая температура | -40 ... +85 °C |
| Температура корпуса | +100 °C максимум |
| Рабочая влажность | 20–90 % RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | -40 ... +105 °C, 10–95 % RH, без конденсации |
| Температурный коэффициент | 0,03% / °C (0 ... 80 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 3–5 с / 265 °C максимум |
Изоляция и безопасность
| Испытательное напряжение изоляции | Вход-выход 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная ёмкость | 80 пФ |
| Стандарты безопасности | EAC TP TC 020/2011 (EAC TP TC 004 для 48Vin только) |
ЭМС
| Проводимые помехи | BS EN/EN55032 (CISPR32), N/A |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| ЭСР | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух |
| Излучаемая восприимчивость | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 2, 0,5 кВ линия-линия |
| Проводимая восприимчивость | BS EN/EN61000-4-6, уровень 2, 3 В |
| Магнитное поле | BS EN/EN61000-4-8, уровень 1, 1 А/м |
Прочее
| Средняя наработка на отказ | 300 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Размеры | 22,1 × 13,8 × 8,55 мм |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
| Масса | 4,5 г |
| Упаковка | 36 шт. в трубке; 1800 шт. в коробке; 50 трубок в коробке |
| Масса упаковки одной трубки | 220 г |
| Масса коробки | 11,8 кг |
| Габариты коробки | L620 × W230 × H230 мм |
Примечания
1. Все параметры указаны при номинальном входном напряжении (12 В DC, 24 В DC, 48 В DC), номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иное.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ.
3. Регулировка по линии измеряется от низкой линии к высокой линии при номинальной нагрузке.
4. Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки.
5. Окончательное оборудование должно быть дополнительно подтверждено на соответствие директивам ЭМС.
6. Для соответствия BS EN/EN61000-4-4 и BS EN/EN61000-4-5 требуется внешний входной фильтрующий конденсатор. Рекомендуемая ёмкость фильтра: 220 мкФ / 100 В.
