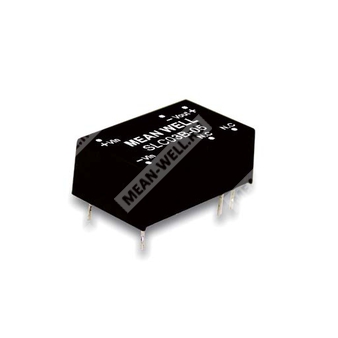

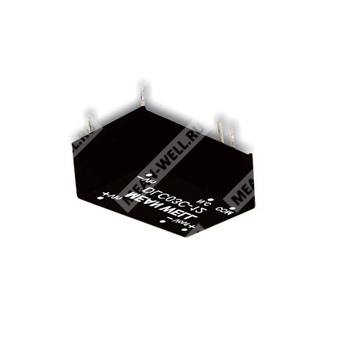

SLC03B-05 - изолированный стабилизированный DC-DC преобразователь мощностью 3 Вт с выходом 5 В для промышленной электроники.
Краткие сведения
Компонент SLC03B-05 относится к серии SLC03 & DLC03 и представляет собой модульный изолированный преобразователь постоянного тока в постоянный ток в корпусе DIP16. Данная модификация является одно-выходной, рассчитана на питание от 24 В входной шины с диапазоном 18–36 В и формирует стабилизированное выходное напряжение 5 В.
Расшифровка партномера
| Позиция в обозначении | Смысл |
| S | Одно-выходное исполнение |
| LC03 | Серия преобразователей мощностью 3 Вт |
| B | Диапазон входного напряжения 18–36 В |
| 05 | Выходное напряжение 5 В |
Назначение и применение
Модуль предназначен для применения в системах промышленного управления, телекоммуникационном оборудовании, распределённой архитектуре питания и других узлах, где требуется компактный изолированный DC-DC преобразователь с фиксированным выходом 5 В.
Особенности
- Корпус DIP16 со стандартным промышленным расположением выводов.
- Широкий диапазон входного напряжения 2:1.
- Рабочий температурный диапазон от -40 до +85 °C.
- Не требует минимальной нагрузки.
- Соответствие излучаемым помехам BS EN/EN55032 (CISPR32) Class B без дополнительных компонентов.
- КПД до 82% для серии.
- Защиты: короткое замыкание, перегрузка, пониженное входное напряжение.
- Изоляция вход-выход 1,5 кВ DC.
Описание
Серия SLC03 и DLC03 представляет собой изолированные и стабилизированные модульные DC-DC преобразователи в корпусе DIP16. Модули имеют международно принятые выводы, высокий КПД до 82%, расширенный температурный диапазон от -40 до +85 °C, напряжение изоляции вход-выход 1,5 кВ DC и соответствие требованиям BS EN/EN55032 по излучаемым помехам класса B без дополнительных компонентов. Устройства рассчитаны на различные входные напряжения: 9–18 В, 18–36 В и 36–75 В, а также на разные уровни выходного напряжения: 5 В, 12 В, 15 В для одно-выходных исполнений и ±5 В, ±12 В, ±15 В для двух-выходных исполнений.
Таблица моделей
| Параметр |
Значение для SLC03B-05 |
| Входное напряжение |
24 В |
| Диапазон входного напряжения |
18–36 В |
| Выходное напряжение |
5 В |
| Выходной ток |
600 мА |
| Входной ток без нагрузки |
10 мА |
| Входной ток при полной нагрузке |
154 мА |
| Типовая эффективность |
81% |
| Допустимая ёмкость нагрузки |
1000 мкФ |
Характеристики по группам
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18–36 В DC |
| Пиковое перенапряжение на входе, 100 мс максимум | 50 В |
| Фильтрация | Внутренний конденсатор |
| Рекомендуемая защита | Предохранитель, плавкий медленный 0,5 А |
| Потребляемая мощность во внутренней цепи | 1000 мВт |
| Пониженное входное напряжение, запуск | 17 В DC |
| Пониженное входное напряжение, отключение | 14 В DC |
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В DC |
| Номинальная мощность | 3 Вт |
| Номинальный выходной ток | 600 мА |
| Точность выходного напряжения | ±2% |
| Пульсации и шум | 50 мВ п-п |
| Линейная стабилизация | ±0,2% |
| Нагрузка стабилизации | ±0,5% |
| Частота переключения | 100 кГц |
| Максимальная ёмкость нагрузки | 1000 мкФ |
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Непрерывная, с автоматическим восстановлением |
| Защита от перегрузки | 150–250% от номинальной выходной мощности |
| Тип восстановления после перегрузки | Автоматическое восстановление после устранения неисправности |
Изоляция, безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,5 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Изоляционная ёмкость | 80 пФ |
| Стандарты безопасности | EAC TP TC 020/2011 (для 48Vin дополнительно EAC TP TC 004) |
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32), не нормируется |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32), Class B |
| Электростатический разряд | Уровень 3, 8 кВ воздух |
| Радиочастотная восприимчивость | Уровень 2, 3 В/м |
| Быстрые переходные процессы | Уровень 1, 0,5 кВ |
| Скачки напряжения | Уровень 2, 0,5 кВ линия-линия |
| Проводимая восприимчивость | Уровень 2, 3 В |
| Магнитное поле | Уровень 1, 1 А/м |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | от -40 до +85 °C |
| Температура корпуса | до +100 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | от -40 до +105 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0–80 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса в течение 3–5 с, максимум 265 °C |
Надёжность и прочие сведения
| Параметр | Значение |
| MTBF | 300 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
Размеры
| Параметр | Значение |
| Габаритные размеры | 22,1 × 13,8 × 8,55 мм |
| Габаритные размеры в дюймах | 0,87 × 0,54 × 0,34 дюйма |
Назначение выводов
| Номер вывода | SLC03 (одно-выходное исполнение) | DLC03 (двух-выходное исполнение) |
| 1 | -Vin | -Vin |
| 7 | Не используется | Не используется |
| 8 | Не используется | Общий вывод |
| 9 | +Vout | +Vout |
| 10 | -Vout | -Vout |
| 16 | +Vin | +Vin |
Примечания
- Все параметры указаны при номинальном входном напряжении 12 В DC, 24 В DC, 48 В DC, номинальной нагрузке и температуре 25 °C, влажности 70% RH, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с применением витой пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется от нижней границы до верхней границы входного напряжения при номинальной нагрузке.
- Нагрузка стабилизации измеряется от 10% до 100% номинальной нагрузки.
- Изделие должно подтверждать соответствие требованиям EMC после монтажа в составе конечного оборудования.
- Для выполнения испытаний EMC рекомендуется использовать методику тестирования компонентов источников питания, доступную на сайте производителя.
- Для соответствия BS EN/EN61000-4-4 и BS EN/EN61000-4-5 требуется внешний входной фильтрующий конденсатор; рекомендованная ёмкость фильтрующего конденсатора источника питания — 220 мкФ / 100 В.
