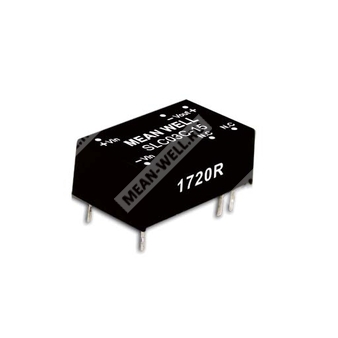

SLC03B-15 - изолированный DC-DC преобразователь 3 Вт с выходом 15 В для промышленной аппаратуры.
Назначение: модульный изолированный понижающий/преобразующий источник постоянного тока в корпусе DIP16 для применения в промышленной автоматике, телекоммуникационном оборудовании и распределённых системах питания.
Расшифровка партномера
| Обозначение | Расшифровка |
| S | Серия с одним выходом |
| L | Семейство SLC/DLC, изолированный DC-DC модуль |
| C03 | Номинальная мощность 3 Вт |
| B | Диапазон входного напряжения 18–36 В |
| 15 | Выходное напряжение 15 В |
| SLC03B-15 | Одновыходный изолированный DC-DC преобразователь 3 Вт, вход 18–36 В, выход 15 В |
Краткое описание
Модули серий SLC03 и DLC03 представляют собой изолированные и стабилизированные DC-DC преобразователи в корпусе DIP16. Модель SLC03B-15 относится к одновыходным исполнением с фиксированным выходом 15 В и рассчитана на вход 18–36 В постоянного тока. Изделие предназначено для построения локальных узлов питания в промышленной электронике, телекоммуникационных системах, измерительной аппаратуре и других устройствах, где требуются гальваническая развязка, компактность и высокая эффективность.
Особенности
- Корпус DIP16 с промышленной стандартной разводкой выводов.
- Широкий диапазон входного напряжения 2:1.
- Рабочий температурный диапазон от -40 до +85 °C.
- Отсутствие требования к минимальной нагрузке.
- Соответствие требованиям BS EN/EN55032, излучаемые помехи класса B без дополнительных компонентов.
- Высокий КПД до 82%.
- Защита от короткого замыкания, перегрузки и пониженного входного напряжения.
- Гальваническая изоляция вход-выход 1,5 кВ DC.
- 3 Вт выходной мощности.
Области применения
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная техника.
- Анализаторы.
- Детекторы.
- Коммутационное оборудование передачи данных.
Расширенные параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 18–36 В постоянного тока |
| Предельное импульсное входное напряжение, 100 мс макс. | 50 В |
| Фильтр | Внутренний конденсатор |
| Защита по входу | Рекомендуется предохранитель медленного действия 0,5 А |
| Пусковое напряжение УВЛ | 17 В DC |
| Напряжение отключения УВЛ | 14 В DC |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Выходной ток | 200 мА |
| Выходная мощность | 3 Вт |
| Точность выходного напряжения | ±2% |
| Пульсации и шум | 50 мВ пик-пик |
| Нестабильность по входному напряжению | ±0,2% |
| Нестабильность по нагрузке | ±0,5% |
| Частота переключения | 100 кГц |
| Допустимая ёмкостная нагрузка | 330 мкФ |
Защита
| Параметр | Значение |
| Короткое замыкание | Непрерывная работа, автоматическое восстановление |
| Перегрузка | 150–250% от номинальной выходной мощности |
| Тип восстановления | Автоматическое восстановление после устранения неисправности |
Параметры по безопасности и изоляции
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,5 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ |
| Стандарты безопасности | EAC TP TC 020/2011, EAC TP TC 004 для 48-В входных исполнений |
ЭМС
| Параметр | Значение |
| Проводимые помехи | BS EN/EN55032 (CISPR32), не нормируется |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Электростатический разряд | Уровень 3, ±8 кВ воздух |
| Радиочастотная восприимчивость | Уровень 2, 3 В/м |
| Быстрые переходные процессы | Уровень 1, 0,5 кВ |
| Скачок напряжения | Уровень 2, 0,5 кВ линия-линия |
| Проводимая восприимчивость | Уровень 2, 3 В |
| Магнитное поле | Уровень 1, 1 А/м |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+85 °C |
| Температура корпуса | До +100 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения и влажность | -40…+105 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C в диапазоне 0…80 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса в течение 3–5 с, максимум 265 °C |
Надёжность
| Параметр | Значение |
| MTBF | 300 000 ч минимум, MIL-HDBK-217F (25 °C) |
Габариты
| Параметр | Значение |
| Размеры | 22,1 × 13,8 × 8,55 мм |
| Размеры в дюймах | 0,87 × 0,54 × 0,34 дюйма |
Корпус и конструкция
| Параметр | Значение |
| Материал корпуса | Чёрный непроводящий пластик, класс UL 94V-0 |
| Тип корпуса | DIP16 |
Назначение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 7 | Не подключён |
| 8 | Не подключён |
| 9 | +Vout |
| 10 | -Vout |
| 16 | +Vin |
Примечания
- Все параметры указаны при номинальном входном напряжении 12 В DC, 24 В DC, 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием экранированной пары проводов длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ.
- Нестабильность по входному напряжению измеряется от низкой линии до высокой линии при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Окончательное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС. Для выполнения испытаний следует обращаться к испытаниям ЭМС компонентов блока питания.
- При необходимости внешний входной фильтр-конденсатор обязателен для соответствия BS EN/EN61000-4-4 и BS EN/EN61000-4-5; рекомендуемая ёмкость фильтра — 220 мкФ / 100 В.
Упаковка
| Параметр | Значение |
| Масса одного изделия | 4,5 г |
| Количество в трубке | 36 шт. |
| Количество в коробке | 1800 шт. |
| Масса одной трубки | 220 г |
| Масса коробки | 11,8 кг |
| Размер коробки | 620 × 230 × 230 мм |
