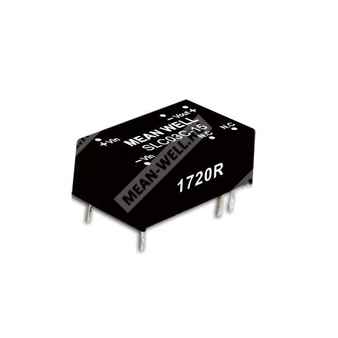

SLC03C-05 — изолированный регулируемый DC-DC преобразователь 3 Вт с выходом 5 В для промышленной электроники.
Расшифровка партномера
| SLC03 | Серия SLC03, модуль DC-DC в корпусе DIP16, мощность 3 Вт, одинарный выход |
| C | Входной диапазон C: 18 ~ 75 В постоянного тока |
| 05 | Выходное напряжение 5 В |
Краткое описание
Модуль SLC03C-05 представляет собой изолированный регулируемый DC-DC преобразователь мощностью 3 Вт в корпусе DIP16 с одним выходом 5 В, предназначенный для применения в промышленной автоматике, телекоммуникациях и распределённых системах питания.
Назначение и особенности
- Корпус DIP16 с промышленным стандартным расположением выводов.
- Широкий диапазон входного напряжения 18 ~ 75 В постоянного тока.
- Выход 5 В, одинарный.
- Не требует минимальной нагрузки.
- Изоляция вход-выход 1,5 кВ DC.
- КПД до 82% для исполнений серии.
- Защита от короткого замыкания с непрерывным автоматическим восстановлением.
- Защита от перегрузки с автоматическим восстановлением после устранения неисправности.
- Соответствие требованиям по излучаемым помехам класса B без дополнительных компонентов.
Области применения
- Телекоммуникационные и дата-центровые системы.
- Беспроводные сети.
- Промышленные системы управления.
- Контрольно-измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационные узлы передачи данных.
Описание

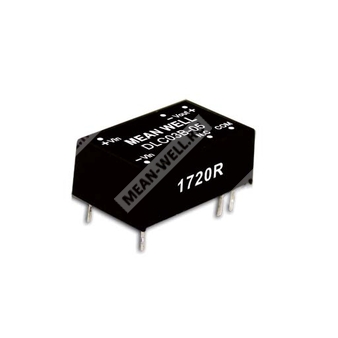

Серия SLC03 и DLC03 представляет собой изолированные и стабилизированные модули преобразования постоянного тока в постоянный ток в исполнении DIP16. Изделие SLC03C-05 относится к одинарному выходу серии SLC03, рассчитано на входной диапазон 18 ~ 75 В и формирует стабилизированное выходное напряжение 5 В. Модуль характеризуется высокой удельной мощностью, малым корпусом, работой в широком температурном диапазоне и пригодностью для применения в системах промышленного контроля, телекоммуникационном оборудовании и распределённой энергетической архитектуре.
Технические параметры
Вход
| Диапазон входного напряжения | 18 ~ 75 В постоянного тока |
| Переходные перенапряжения на входе, максимум 100 мс | 100 В постоянного тока |
| Фильтр | Встроенный конденсатор |
| Защита по входу | Рекомендуется предохранитель; для 48-вольтовых моделей: плавкий медленный 200 мА |
| Порог блокировки при пониженном входном напряжении, запуск | 30 В постоянного тока |
| Порог блокировки при пониженном входном напряжении, отключение | 34 В постоянного тока |
Выход
| Выходное напряжение | 5 В |
| Выходной ток, номинальный | 600 мА |
| Номинальная мощность | 3 Вт |
| Точность выходного напряжения | ±2% |
| Пульсации и шум | 50 мВ пик-пик |
| Нагрузка по выходной ёмкости, максимум | 1000 мкФ |
| Частота переключения, тип. | 100 кГц |
| Нелинейная регулировка по входу | ±0,2% |
| Нелинейная регулировка по нагрузке | ±0,5% |
| Потребление на холостом ходу | 7 мА |
| Потребление при полной нагрузке | 77 мА |
| КПД, тип. | 81% |
Защита
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 150 ~ 250% от номинальной выходной мощности; автоматическое восстановление после устранения неисправности |
Параметры изоляции и безопасности
| Испытательное напряжение изоляции вход-выход | 1,5 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции, тип. | 80 пФ |
| Стандарты безопасности | EAC TP TC 020/2011, EAC TP TC 004 для исполнения 48 В |
ЭМС
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32), не нормируется |
| Электростатический разряд | Уровень 3, ±8 кВ воздушный разряд |
| Радиочастотная восприимчивость | Уровень 2, 3 В/м |
| Электрические быстрые переходные процессы | Уровень 1, 0,5 кВ |
| Импульсные перенапряжения | Уровень 2, 0,5 кВ линия-линия |
| Проводимая устойчивость | Уровень 2, 3 В |
| Магнитное поле | Уровень 1, 1 А/м |
Эксплуатационные условия
| Рабочая температура | -40 ~ +85 °C |
| Температура корпуса | до +100 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура хранения, влажность | -40 ~ +105 °C, 10% ~ 95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C в диапазоне 0 ~ 80 °C |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин. на цикл, 60 мин. по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 3 ~ 5 с, максимум 265 °C |
MTBF
| Средняя наработка на отказ | 300 тыс. ч минимум, по MIL-HDBK-217F при 25 °C |
Конструктивные параметры
| Габариты | 22,1 × 13,8 × 8,55 мм |
| Габариты в дюймах | 0,87 × 0,54 × 0,34 |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
Упаковка
| Масса одного изделия | 4,5 г |
| Количество в трубке | 36 шт. |
| Количество в коробке | 1800 шт. |
| Масса трубки | 220 г |
| Масса коробки | 11,8 кг |
| Размеры коробки | 620 × 230 × 230 мм |
Назначение выводов
| 1 | -Vin |
| 7 | Не подключен |
| 8 | Не подключен |
| 9 | +Vout |
| 10 | -Vout |
| 16 | +Vin |
Примечания
1. Все параметры указаны при нормальных условиях испытаний: входное напряжение 12 В DC, 24 В DC, 48 В DC, номинальная нагрузка, температура окружающей среды 25 °C, влажность 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, терминатор 0,1 мкФ и 47 мкФ.
3. Нелинейная регулировка по входу измеряется от низкой линии до высокой линии при номинальной нагрузке.
4. Нелинейная регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки.
5. Окончательная аппаратура должна быть повторно подтверждена на соответствие директивам ЭМС; для методики испытаний следует обращаться к рекомендациям по испытаниям ЭМС компонентов источников питания.
6. Для соответствия требованиям BS EN/EN61000-4-4 и BS EN/EN61000-4-5 на модуле требуется внешний входной фильтрующий конденсатор. Рекомендуемая ёмкость фильтрующего конденсатора питания: 220 мкФ / 100 В.
