SLC03C-12 - изолированный стабилизированный DC-DC преобразователь 3 Вт с выходом 12 В для промышленной аппаратуры.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | SLC03 | Серия изолированных и стабилизированных DC-DC преобразователей мощностью 3 Вт, с одним выходом |
| Исполнение по входу | C | Диапазон входного напряжения 18–75 В постоянного тока |
| Выходное напряжение | 12 | 12 В постоянного тока |
Краткое описание

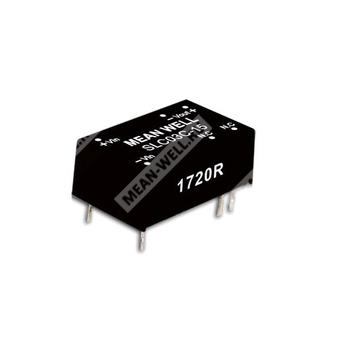

SLC03C-12 — модульный изолированный DC-DC преобразователь в корпусе DIP16 с фиксированным стабилизированным выходом 12 В и мощностью 3 Вт. Изделие предназначено для питания промышленной и телекоммуникационной электроники от широкого входного диапазона 36–75 В постоянного тока, с гальванической развязкой 1,5 кВ DC, высоким КПД и защитой от короткого замыкания и перегрузки.
Назначение и область применения
- Телекоммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительная аппаратура.
- Анализаторы.
- Детекторы.
- Коммутационное оборудование передачи данных.
Особенности
- Корпус DIP16 со стандартной для отрасли распиновкой.
- Широкий диапазон входного напряжения 2:1.
- Рабочий температурный диапазон от -40 до +85 °C.
- Минимальная нагрузка не требуется.
- Соответствие требованиям BS EN/EN55032 по излучаемым помехам класса B без дополнительных компонентов.
- КПД до 82%.
- Встроенные защиты: короткое замыкание, перегрузка, пониженное входное напряжение.
- Гальваническая развязка вход-выход 1,5 кВ DC.
- Срок наработки на отказ MTBF 300 000 часов минимум по MIL-HDBK-217F при 25 °C.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 36–75 В постоянного тока |
| Номинальное входное напряжение для серии | 48 В постоянного тока |
| Максимальное переходное перенапряжение, 100 мс | 100 В постоянного тока |
| Фильтр | Внутренний конденсатор |
| Рекомендуемая защита | Предохранитель 200 мА медленного действия |
| Порог включения УВВ | 30 В постоянного тока |
| Порог отключения УВВ | 34 В постоянного тока |
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В постоянного тока |
| Номинальная мощность | 3 Вт |
| Номинальный выходной ток | 250 мА |
| Точность выходного напряжения | ±2% |
| Пульсации и шум | 50 мВ п-п |
| Регулирование по линии | ±0,2% |
| Регулирование по нагрузке | ±0,5% |
| Частота переключения | 100 кГц |
| Допустимая ёмкость нагрузки | 470 мкФ |
| Холостой ход | Допустим |
Защита
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 150–250% от номинальной выходной мощности |
| Тип восстановления при перегрузке | Автоматическое восстановление после устранения неисправности |
| Защита по входу | Пониженное напряжение на входе |
Изоляция и электробезопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 1,5 кВ DC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ |
| Стандарты безопасности | EAC TP TC 020/2011 (для исполнения 48Vin также EAC TP TC 004) |
ЭМС
| Параметр | Норма / уровень испытаний |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32), не нормируется |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3, уровень 2, 3 В/м |
| Быстрые переходные помехи | BS EN/EN61000-4-4, уровень 1, 0,5 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 2, 0,5 кВ линия-линия |
| Проводимые помехи | BS EN/EN61000-4-6, уровень 2, 3 В |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 1, 1 А/м |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | от -40 до +85 °C |
| Температура корпуса | до +100 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | от -40 до +105 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0–80 °C |
| Охлаждение | Естественная конвекция |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по осям X, Y, Z |
| Температура пайки | 1,5 мм от корпуса, 3–5 с, максимум 265 °C |
MTBF
| Параметр | Значение |
| Минимальная наработка на отказ | 300 000 часов |
| Методика | MIL-HDBK-217F (25 °C) |
Размеры
| Параметр | Значение |
| Габариты | 22,1 × 13,8 × 8,55 мм |
| Габариты в дюймах | 0,87 × 0,54 × 0,34 |
| Масса | 4,5 г |
| Материал корпуса | Непроводящий чёрный пластик, класс UL 94V-0 |
Расположение выводов
| Номер вывода | Назначение для SLC03 | Назначение для DLC03 |
| 1 | -Vin | -Vin |
| 7 | Не используется | Не используется |
| 8 | Не используется | Общий вывод |
| 9 | +Vout | +Vout |
| 10 | -Vout | -Vout |
| 16 | +Vin | +Vin |
Упаковка
| Параметр | Значение |
| Упаковка | 36 шт. в трубке, 50 трубок в коробке, 1800 шт. в коробке |
| Масса одной трубки | 220 г |
| Масса коробки | 11,8 кг |
| Размер коробки | 620 × 230 × 230 мм |
Примечания
1. Все параметры указаны при номинальном входном напряжении 12 В DC, 24 В DC, 48 В DC, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH, если не оговорено иное.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием скрученной пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ.
3. Регулирование по линии измеряется от нижнего до верхнего предела входного напряжения при номинальной нагрузке.
4. Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
5. Окончательное оборудование должно быть подтверждено на соответствие требованиям ЭМС. Для проведения испытаний рекомендуется обращаться к руководствам по тестированию ЭМС компании Mean Well.
6. Для выполнения испытаний по BS EN/EN61000-4-4 и BS EN/EN61000-4-5 требуется внешний входной фильтрующий конденсатор. Рекомендуемая ёмкость фильтрующего конденсатора: 220 мкФ / 100 В.
