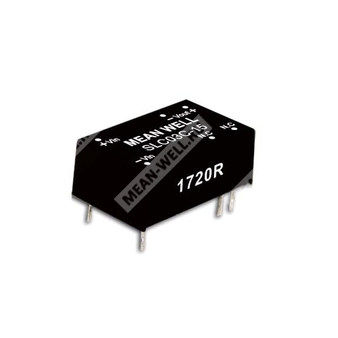

SLC03C-15 - изолированный DC-DC преобразователь 3 Вт с выходным напряжением 15 В для промышленной аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| S | Серия с одним выходом |
| L | Серия модуля |
| C03 | Номинальная мощность 3 Вт |
| C | Диапазон входного напряжения 36–75 В постоянного тока |
| -15 | Выходное напряжение 15 В постоянного тока |
Краткое описание
SLC03C-15 — это модульный изолированный и стабилизированный DC-DC преобразователь в корпусе DIP16, предназначенный для питания промышленной, телекоммуникационной и измерительной аппаратуры. Модуль обеспечивает вход 36–75 В постоянного тока, номинальную мощность 3 Вт и одно выходное напряжение 15 В постоянного тока. Для серии характерны высокая плотность компоновки, отсутствие требования к минимальной нагрузке, встроенная защита от короткого замыкания и перегрузки, а также гальваническая развязка 1,5 кВ DC между входом и выходом.
Особенности
- Корпус DIP16 со стандартной распиновкой промышленного уровня.
- Широкий диапазон входного напряжения 2:1.
- Рабочий диапазон температуры от -40 до +85 °C.
- Не требуется минимальная нагрузка.
- Соответствие излучаемым помехам BS EN/EN55032, класс B, без дополнительных компонентов.
- КПД до 82%.
- Защита от короткого замыкания с непрерывным автоматическим восстановлением.
- Защита от перегрузки с автоматическим восстановлением после устранения аварии.
- Гальваническая развязка вход/выход 1,5 кВ DC.
- 3 года гарантии.
Области применения
- Телекоммуникационные и дата-коммуникационные системы.
- Беспроводные сети.
- Промышленные системы управления.
- Измерительные приборы.
- Анализаторы.
- Детекторы.
- Коммутационные устройства передачи данных.
Описание
Серия SLC03 и DLC03 представляет собой маломощные изолированные DC-DC преобразователи модульного типа с корпусом DIP16. Модуль SLC03C-15 относится к одно выходной версии серии SLC03 и рассчитан на входное напряжение 36–75 В постоянного тока при выходе 15 В постоянного тока. Конструкция ориентирована на применение в системах промышленной автоматики, телекоммуникационном оборудовании и распределённых архитектурах питания, где требуются стабилизированное напряжение, компактность и электрическая развязка.
Расшифровка параметров серии по модели
| Обозначение | Значение |
| SLC03 | Серия, одно выходное исполнение |
| C | Вход 36–75 В постоянного тока |
| -15 | Выход 15 В постоянного тока |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 36–75 В постоянного тока |
| Импульсное перенапряжение, максимум | 100 В DC при длительности 100 мс |
| Внутренний фильтр | Встроенный конденсатор |
| Рекомендуемая защита | Предохранитель 200 мА, медленный |
| Потребляемая внутренняя мощность | 1000 мВт |
| Порог включения по понижению напряжения | 30 В DC |
| Порог отключения по понижению напряжения | 34 В DC |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В постоянного тока |
| Номинальная выходная мощность | 3 Вт |
| Выходной ток | 200 мА |
| Точность выходного напряжения | ±2% |
| Пульсации и шум | 50 мВ пик-пик |
| Линейная стабилизация | ±0,2% |
| Нагрузочная стабилизация | ±0,5% |
| Частота переключения | 100 кГц |
| Максимальная ёмкость нагрузки | 330 мкФ |
Защита
| Параметр | Значение |
| Короткое замыкание | Непрерывный режим, автоматическое восстановление |
| Перегрузка | 150–250% от номинальной выходной мощности |
| Алгоритм восстановления | Автоматическое восстановление после устранения аварийного состояния |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ёмкость изоляции | 80 пФ |
| Стандарты безопасности | EAC TP TC 020/2011, для 48Vin типов также EAC TP TC 004 |
Электромагнитная совместимость
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32), не нормируется |
| ЭСР | Уровень 3, 8 кВ воздушный разряд |
| Радиочастотная восприимчивость | Уровень 2, 3 В/м |
| Быстрые переходные помехи | Уровень 1, 0,5 кВ |
| Импульсные перенапряжения | Уровень 2, 0,5 кВ линия-линия |
| Проводимая восприимчивость | Уровень 2, 3 В |
| Магнитное поле | Уровень 1, 1 А/м |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | от -40 до +85 °C |
| Температура корпуса | не более +100 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Охлаждение | Естественная конвекция |
| Температура и влажность хранения | от -40 до +105 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | 0,03% / °C в диапазоне 0–80 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по осям X, Y, Z в течение 60 мин |
| Температура пайки | 1,5 мм от корпуса, 3–5 с, максимум 265 °C |
Надёжность
| Параметр | Значение |
| MTBF | 300 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Габаритные размеры
| Параметр | Значение |
| Длина | 22,1 мм |
| Ширина | 13,8 мм |
| Высота | 8,55 мм |
| Тип корпуса | DIP16 |
| Толщина выводов | 0,50 × 0,30 мм |
| Шаг и расположение выводов | по чертежу корпуса DIP16 |
Назначение выводов
| Номер вывода | Назначение |
| 1 | -Vin |
| 7 | Не используется |
| 8 | Общий |
| 9 | +Vout |
| 10 | -Vout |
| 16 | +Vin |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 4,5 г |
| Количество в трубке | 36 шт. |
| Количество в коробке | 1800 шт. |
| Масса одной трубки | 220 г |
| Масса коробки | 11,8 кг |
| Размеры коробки | 620 × 230 × 230 мм |
| Стандартная трубочная упаковка | 50 трубок на коробку |
Примечания
- Все параметры указаны при нормальных условиях: вход 12 В DC, 24 В DC, 48 В DC, номинальная нагрузка, температура окружающей среды 25 °C, влажность 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и конденсаторов 0,1 мкФ и 47 мкФ.
- Линейная стабилизация измеряется от линии низкого напряжения к линии высокого напряжения при номинальной нагрузке.
- Нагрузочная стабилизация измеряется от 10% до 100% номинальной нагрузки.
- Для соблюдения требований ЭМС конечное изделие должно быть подтверждено на соответствие указанным испытаниям ЭМС.
- Если требуется соответствие испытаниям BS EN/EN61000-4-4 и BS EN/EN61000-4-5, необходим внешний входной фильтр на стороне модуля. Рекомендуемая ёмкость фильтра: 220 мкФ / 100 В.
