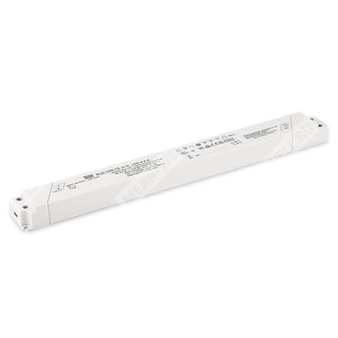

SLD-150-12 - источник питания для светодиодных систем с режимами постоянного напряжения и постоянного тока.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| SLD |
Серия низкопрофильных импульсных источников питания / LED-драйверов |
| 150 |
Номинальная мощность 150 Вт |
| 12 |
Номинальное выходное напряжение 12 В |
Назначение и особенности
SLD-150-12 представляет собой AC/DC LED-драйвер мощностью 150 Вт серии SLD-150, предназначенный для работы в приложениях со светодиодной нагрузкой в режиме постоянного напряжения и постоянного тока.
Для модели 12 В предусмотрен режим постоянного напряжения с поддержкой участка постоянного тока, что позволяет применять источник питания для светодиодных лент, декоративной подсветки, шкафного освещения, рекламных и бытовых световых устройств.
Изделие рассчитано на широкодиапазонный вход 120–305 В AC и оснащено функцией коррекции коэффициента мощности. Корпус выполнен в низкопрофильном и компактном исполнении, безвентиляторное охлаждение осуществляется за счет свободной конвекции. Серия соответствует требованиям для применения в светотехническом оборудовании и относится к устройствам класса II.
Области применения
- Светодиодные ленты
- Декоративное освещение
- Шкафное освещение
- Рекламные вывески и дисплеи
- Подсветка ниш и коробов
- Бытовые осветительные устройства
Основные свойства
- Режимы постоянного напряжения и постоянного тока для моделей 12 В и 24 В
- Широкий диапазон входного напряжения 120–305 В AC
- Функция коррекции коэффициента мощности
- Соответствие требованиям BS EN/EN61347 и EN60335-1
- Класс II по электробезопасности
- Низкопрофильный компактный корпус
- Потребление без нагрузки менее 0,5 Вт
- Работа при естественном охлаждении
Технические параметры
Выход
| Параметр | Значение |
| Выходное напряжение по умолчанию | 12 В |
| Диапазон постоянного тока | 8,4–12 В |
| Номинальный ток | 12 А |
| Номинальная мощность | 144 Вт |
| Пульсации и шум | 180 мВ п-п |
| Допуск по выходному напряжению | ±4,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1% |
| Время установки, время нарастания | 500 мс, 80 мс при 230 В AC |
| Время удержания | 10 мс при 230 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 120–305 В AC, 170–431 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| КПД тип. | 92% |
| Потребляемый ток AC тип. | 1 А при 230 В AC; 0,8 А при 277 В AC |
| Пусковой ток тип. | 65 А, длительность 500 мкс, измерение при 50% Ipeak, 230 В AC, NEMA 410 |
| Ток утечки | <0,35 мА при 294 В AC |
| Потребление без нагрузки | <0,5 Вт |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | 95–108% |
| Режим защиты от перегрузки по току | Constant current limiting, при дальнейшем росте нагрузки — hiccup; автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 14–17 В |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения |
Электромагнитная совместимость и помехоустойчивость
| Параметр | Значение |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3, уровень 2 |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 2 |
| Импульсные перенапряжения | BS EN/EN61000-4-5, 1 кВ линия-линия |
| Кондуктивные помехи | BS EN/EN61000-4-6, уровень 2 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 2 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
| Проводимые помехи | BS EN/EN55015, BS EN/EN55014, GB/T 17743 |
| Излучаемые помехи | BS EN/EN55015, BS EN/EN55014, GB/T 17743 |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1 |
| Фликер напряжения | BS EN/EN61000-3-3 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | Tcase = -25…+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 12 мин/цикл, по 72 мин вдоль осей X, Y, Z |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EN60335-1; EAC TP TC 004; GB19510.1; GB19510.14; BIS IS 15885 (Part2/Sec13) |
| Испытательное напряжение изоляции | I/P-O/P: 3,86 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
Наработка, размеры и упаковка
| Параметр | Значение |
| MTBF | 2883,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 298,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 330 × 35 × 22 мм |
| Масса | 0,31 кг |
| Упаковка | 48 шт. / 15,9 кг / 0,79 куб. фута |
Характеристика работы
Для модели 12 В область постоянного напряжения охватывает участок до 12 В, а режим постоянного тока используется в пределах 8,4–12 В. При перегрузке и коротком замыкании источник переходит в режим hiccup с последующим автоматическим восстановлением после устранения причины неисправности.
При понижении входного напряжения требуется дерейтинг. Для обеспечения корректной работы в составе конечного изделия необходимо учитывать условия монтажа, тепловой режим и параметры подключаемой светодиодной нагрузки.
Примечания
- Если не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- См. раздел по методам управления светодиодным модулем.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" и параллельной нагрузкой 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При пониженном входном напряжении необходим дерейтинг. См. раздел статических характеристик.
- Время установки измеряется при первом холодном запуске; повторные включения/выключения могут увеличивать его.
- Источник питания рассматривается как компонент, работающий совместно с конечным оборудованием; при оценке полного изделия требуется повторная проверка EMC.
- Типичный срок службы 50000 часов достигается при температуре Tcase, особенно в точке tc (или TMP), около 75 °C или ниже.
- Для моделей без вентилятора дерейтинг температуры окружающей среды составляет 3,5 °C на 1000 м при высоте более 2000 м.
- Для модели 12 В верхнее допустимое входное напряжение снижается до 295 В AC, если выходное напряжение в применении менее 30 В.
- RCM указывается на добровольной основе. Устройство без IC-классификации не предназначено для жилых помещений и рекомендовано для коммерческого декоративного, рекламного и светового применения.
- Для выполнения требований актуального ErP-регламента данный LED-драйвер должен применяться только после выключателя, не имеющего постоянного подключения к сети.
