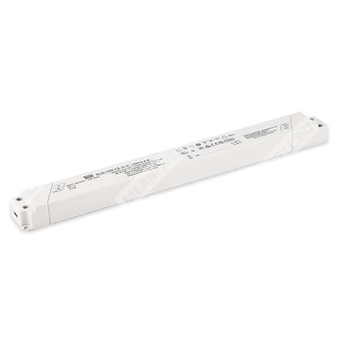

SLD-150-24 - источник питания для светодиодных систем с режимами постоянного напряжения и постоянного тока, рассчитанный на 24 В.
Серия SLD-150 — это 150-ваттный AC/DC LED-драйвер для применения в режимах постоянного напряжения и постоянного тока. Модель SLD-150-24 относится к исполнению с номинальным выходным напряжением 24 В и предназначена для питания светодиодных лент, декоративных и интерьерных светильников, а также другой низковольтной нагрузки, требующей стабильного питания.
Область применения
- ленточное освещение;
- декоративное освещение;
- шкафное освещение;
- световые вывески и дисплеи;
- подсветка ниш и световых коробов;
- освещение бытовых устройств.
Особенности
- выход в режиме постоянного напряжения и постоянного тока для моделей 12/24 В;
- широкий диапазон входного напряжения 120–305 В переменного тока с функцией коррекции коэффициента мощности;
- соответствие требованиям BS EN/EN61347 и EN60335-1;
- исполнение класса II;
- тонкий и компактный корпус;
- потребление без нагрузки менее 0,5 Вт для моделей 12/24 В;
- высокий КПД до 93%;
- работа при температуре корпуса до +85 °C в режиме свободной конвекции воздуха;
- защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| SLD |
Серия источников питания для светодиодных применений |
| 150 |
Номинальная мощность 150 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
Описание
SLD-150-24 — это AC/DC LED-драйвер серии SLD-150, предназначенный для работы в двух режимах: как источник постоянного напряжения и как источник постоянного тока в составе светодиодных систем. Модель работает от сети 120–305 В AC и допускает питание от 170–431 В DC. Для версии 24 В предусмотрен режим постоянного напряжения с номиналом 24 В и область постоянного тока 16,8–24 В.
Конструкция ориентирована на применение в светотехническом оборудовании, где важны малые габариты, повышенная энергоэффективность и возможность работы без принудительного охлаждения. Серия рассчитана на эксплуатацию в условиях свободной конвекции воздуха и имеет низкопрофильное исполнение.
Параметры
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
24 В |
| Диапазон области постоянного тока |
16,8–24 В |
| Номинальный выходной ток |
6,3 А |
| Номинальная выходная мощность |
151,2 Вт |
| Пульсации и шум |
240 мВ п-п |
| Допуск по выходному напряжению |
±3,0% |
| Регулирование по линии |
±0,5% |
| Регулирование по нагрузке |
±1% |
| Время запуска и нарастания |
500 мс, 80 мс при 230 В AC |
| Время удержания |
10 мс при 230 В AC |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
120–305 В AC, 170–431 В DC |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности |
PF ≥ 0,95 при 230 В AC, PF ≥ 0,92 при 277 В AC при полной нагрузке |
| КПД |
93% |
| Потребляемый ток |
0,8 А при 277 В AC |
| Пусковой ток |
65 А, длительность импульса 500 мкс, измерение при 50% Ipeak и 230 В AC |
| Ток утечки |
<0,35 мА при 294 В AC |
| Максимальное число блоков на автомате 16 А |
5 устройств для автомата типа B; 8 устройств для автомата типа C при 230 В AC |
Защита
| Параметр |
Значение |
| Защита от перегрузки по току |
95–108% |
| Режим при перегрузке |
Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от короткого замыкания |
Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения |
14–17 В |
| Защита от перегрева |
Выходное напряжение отключается, восстановление после повторного включения |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
Tcase = -25…+85 °C |
| Максимальная температура корпуса |
Tcase = +85 °C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура хранения |
-40…+80 °C |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10–500 Гц, 2G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
Электромагнитная совместимость
| Параметр |
Значение |
| Эмиссия по проводам |
BS EN/EN55015(CISPR15)/EN55014, GB/T 17743 |
| Излучаемые помехи |
BS EN/EN55015(CISPR15)/EN55014, GB/T 17743 |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, GB17625.1; класс C при нагрузке ≥60% |
| Колебания напряжения |
BS EN/EN61000-3-3 |
| Иммунитет ESD |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Иммунитет к радиочастотному полю |
Уровень 2 |
| Иммунитет EFT/Burst |
Уровень 2 |
| Иммунитет к импульсным перенапряжениям |
1 кВ, линия-линия |
| Иммунитет к наведённым помехам |
Уровень 2 |
| Иммунитет к магнитному полю |
Уровень 2 |
| Иммунитет к провалам и прерываниям напряжения |
>95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Безопасность и изоляция
| Параметр |
Значение |
| Электрическая прочность изоляции |
I/P–O/P: 3,86 кВ AC |
| Сопротивление изоляции |
I/P–O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Соответствие стандартам безопасности |
ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EN60335-1; EAC TP TC 004; GB19510.1, GB19510.14; BIS IS 15885 (Part2/Sec13) |
Надёжность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
2883,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 298,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
330 × 35 × 22 мм |
| Масса |
0,31 кг |
| Упаковка |
48 шт.; 15,9 кг; 0,79 куб. фута |
Константный режим тока и рабочая область
Для модели SLD-150-24 в режиме постоянного тока указан диапазон области постоянного тока 16,8–24 В. В статической характеристике для серии 12/24 В показана допустимая рабочая область между зоной постоянного напряжения и зоной ограничения, с переходом в режим hiccup при перегрузке. Для данной серии требуется снижение допустимой нагрузки при низком входном напряжении.
Примечания
- Все параметры, не оговоренные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- См. раздел «Методы питания светодиодных модулей».
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и по нагрузке.
- При низком входном напряжении требуется снижение нагрузки.
- Время запуска измеряется при первом холодном включении. Повторные циклы включения и выключения могут увеличивать время запуска.
- Изделие является компонентом, предназначенным для работы в составе конечного оборудования; после монтажа необходимо повторно подтвердить соответствие EMC для всей установки.
- Серия соответствует ожидаемому сроку службы 50000 часов при температуре корпуса, особенно в точке tc или TMP, около 75 °C или ниже.
- См. заявление о гарантии на веб-сайте MEAN WELL.
- Для моделей без вентилятора коэффициент снижения допустимой температуры составляет 3,5 °C на 1000 м при высоте эксплуатации более 2000 м; для моделей с вентилятором — 5 °C на 1000 м.
- Для модели 56 В при выходном напряжении менее 30 В верхний предел входного напряжения составляет 295 В AC.
- RCM указан на добровольной основе. Класс Independent LED control gear без IC не подходит для жилых помещений и рекомендуется для коммерческого декоративного освещения, вывесок и светильников.
- Для выполнения требований последнего регламента ErP данный LED-драйвер должен использоваться только после выключателя, не соединённого постоянно с сетью.
