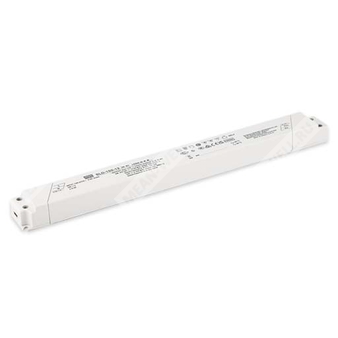

SLD-150-56 - источник питания/светодиодный драйвер мощностью 150 Вт для режимов постоянной мощности и постоянного тока.
Расшифровка партномера
| Партномер | Расшифровка |
| SLD | Серия тонкопрофильных импульсных источников питания / светодиодных драйверов |
| 150 | Номинальная мощность 150 Вт |
| 56 | Номинальное выходное напряжение 56 В |
Назначение и краткое описание
SLD-150-56 — это AC/DC светодиодный драйвер серии SLD-150, рассчитанный на работу в режиме постоянной мощности. Устройство предназначено для питания светодиодных нагрузок и светотехнических систем, где требуется стабилизация выходной мощности с возможностью работы в широком диапазоне входного напряжения.
Модель SLD-150-56 работает от сети 120–305 В переменного тока или 170–431 В постоянного тока, обладает высоким КПД, встроенной коррекцией коэффициента мощности, низким профилем корпуса и пассивным охлаждением за счёт естественной конвекции.
Особенности
- Режим постоянной мощности.
- Номинальная выходная мощность 151,2 Вт.
- Выходное напряжение 24–56 В, заводская настройка 48 В.
- Диапазон выходного тока 1400–4170 мА.
- Номинальный выходной ток 4000 мА.
- Открытое выходное напряжение 60 В.
- Широкий диапазон входного напряжения 120–305 В AC и 170–431 В DC.
- Коэффициент мощности не менее 0,95 при 230 В AC и не менее 0,92 при 277 В AC на полной нагрузке.
- КПД типично 93%.
- Пульсации выходного тока 5,0% при номинальном токе.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Пассивное охлаждение, работа без вентилятора.
- Низкопрофильный и компактный корпус.
- Класс защиты II.
- Потребление холостого хода менее 0,5 Вт.
- Соответствие требованиям для светотехнических применений.
Области применения
- Ленточное освещение.
- Декоративное освещение.
- Освещение шкафов и витрин.
- Рекламные вывески и дисплеи.
- Подсветка ниш и потолочных конструкций.
- Бытовые светотехнические устройства.
Описание
Серия SLD-150 представляет собой 150-ваттный AC/DC светодиодный драйвер с двумя принципами работы: постоянное напряжение и постоянный ток для моделей 12 В и 24 В, а также постоянная мощность для модели 56 В. Модель SLD-150-56 предназначена для применения в постоянном токе и обеспечивает работу в широком диапазоне напряжений и токов в пределах допустимой области эксплуатации.
Устройство рассчитано на работу в условиях свободной циркуляции воздуха при температуре корпуса от -25 до +85 °C. Благодаря высокому КПД до 93% и отсутствию вентилятора серия подходит для компактных светотехнических решений, где важны малые габариты, высокая надёжность и низкий уровень энергопотребления в холостом режиме.
Таблица параметров
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 56 В |
| Диапазон выходного напряжения | 24–56 В |
| Заводская настройка напряжения | 48 В |
| Номинальный выходной ток | 4000 мА |
| Диапазон регулировки выходного тока | 1400–4170 мА |
| Диапазон тока при полной мощности | 2680–4170 мА |
| Номинальная выходная мощность | 151,2 Вт |
| Пульсации выходного тока | 5,0% при номинальном токе |
| Допуск по току | ±5% |
| Диапазон режима постоянной мощности | 24–56 В |
| Максимальное напряжение холостого хода | 60 В |
| Режим ограничения по перегрузке | Переход в режим hiccup, автоматическое восстановление после устранения неисправности |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 120–305 В AC / 170–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| КПД | типично 93% |
| Потребляемый ток | 1 А при 230 В AC; 0,8 А при 277 В AC |
| Пусковой ток | 65 А, длительность 500 мкс, измерение при 50% Ipeak, 230 В AC, по NEMA 410 |
| Ток утечки | <0,35 мА при 294 В AC |
| Потребление без нагрузки | <0,5 Вт |
| Максимальное число источников на автомате 16 А | 5 шт. для автомата типа B / 8 шт. для автомата типа C при 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка по току | 95–108% |
| Режим при перегрузке | Переход в hiccup mode с автоматическим восстановлением |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | 60–70 В |
| Перегрев | Отключение выходного напряжения с последующим повторным запуском после восстановления условий |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура корпуса | -25…+85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, по 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
ЭМС и электромагнитная устойчивость
| Параметр | Стандарт / уровень |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, 8 кВ воздухом; уровень 2, 4 кВ контактом |
| Излучаемая помехоустойчивость | BS EN/EN61000-4-3, уровень 2 |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 2 |
| Импульсные перенапряжения | BS EN/EN61000-4-5, 1 кВ между линиями |
| Помехоустойчивость по наведённым ВЧ помехам | BS EN/EN61000-4-6, уровень 2 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 2 |
| Провалы и прерывания напряжения | >95% провал на 0,5 периода; 30% провал на 25 периодов; >95% прерывание на 250 периодов |
| Кондуктивные помехи | BS EN/EN61000-3-3, без нормируемого уровня в таблице |
| Излучаемые помехи | BS EN/EN55015 (CISPR15) / EN55014, GB/T 17743 |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1, класс C при нагрузке ≥60% |
| Пульсация напряжения сети | Без нормируемого уровня в таблице |
Безопасность и электрическая прочность
| Параметр | Значение |
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EN60335-1; EAC TP TC 004; GB19510.1; GB19510.14; BIS IS 15885 (Part2/Sec13) |
| Испытательное напряжение | I/P-O/P: 3,86 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Класс защиты | Класс II |
Конструктивные параметры
| Параметр | Значение |
| Габариты | 330 × 35 × 22 мм |
| Масса | 0,31 кг |
| Упаковка | 48 шт.; 15,9 кг; 0,79 куб. фута |
| Тип корпуса | Тонкий компактный корпус |
| Охлаждение | Естественная конвекция, без вентилятора |
Надёжность
| Параметр | Значение |
| MTBF | 2883,5 тыс. часов минимум по Telcordia SR-332 (Bellcore); 298,8 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Примечания
- Если отдельно не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Для правильного выбора режима работы следует учитывать требования к управлению светодиодным модулем.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулирование по линии и по нагрузке.
- При низком входном напряжении требуется снижение нагрузки.
- Время установки измерено при первом холодном запуске; повторные включения и выключения могут увеличить это время.
- Источники питания рассматриваются как компоненты, работающие в составе конечного оборудования; при изменении установки требуется повторная проверка ЭМС на уровне конечного изделия.
- Типичный срок службы 50000 часов достигается при температуре корпуса Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже.
- При высоте эксплуатации выше 2000 м следует учитывать снижение допустимой температуры окружающей среды на 3,5 °C на 1000 м для моделей без вентилятора.
- Для модели 56 В, если выходное напряжение в применении ниже 30 В, верхнее значение входного напряжения ограничивается 295 В AC.
- RCM указан на добровольной основе.
- Для выполнения требований последнего регламента ErP данный драйвер допускается применять только после выключателя, не подключённого постоянно к сети.
