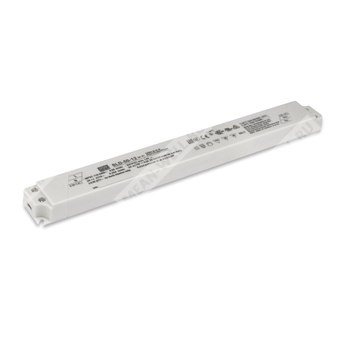

SLD-50-12
SLD-50-12 - 50-ваттный светодиодный драйвер для систем освещения с режимами постоянного напряжения и тока.
Назначение
SLD-50-12 представляет собой AC/DC светодиодный драйвер мощностью 50 Вт, предназначенный для питания светодиодных нагрузок в режимах постоянного напряжения и постоянного тока. Изделие рассчитано на применение в панельном, линейном и декоративном освещении, а также в вывесках, дисплеях и световых коробах.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SLD | Серия светодиодных драйверов для линейных светильников |
| 50 | Номинальная мощность 50 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Особенности
- Выход в режимах постоянного напряжения и постоянного тока.
- Широкий диапазон входного напряжения 110–305 В AC с функцией коррекции коэффициента мощности.
- Соответствие требованиям BS EN/EN61347.
- Класс II по электробезопасности.
- Компактный низкопрофильный линейный корпус.
- Потребление мощности без нагрузки менее 0,5 Вт.
- Работа с естественным охлаждением, без вентилятора.
Области применения
- Панельное освещение.
- Ленточное освещение.
- Декоративное освещение.
- Троферное освещение.
- Вывески и дисплеи.
- Подсветка карнизов и ниш.
Описание
Серия SLD-50 представляет собой AC/DC светодиодные драйверы на 50 Вт с двумя режимами работы: постоянное напряжение и постоянный ток. Модификация SLD-50-12 предназначена для выхода 12 В и относится к группе моделей с фиксированным номинальным напряжением. Драйверы серии работают от сети 110–305 В AC, обладают высоким КПД, низким профилем и предназначены для линейных световых систем. Конструкция ориентирована на применение в световой рекламе и линейных светильниках.
Электрические параметры
| Параметр | Значение |
| Модель | SLD-50-12 |
| Выходное напряжение постоянного тока | 12 В |
| Диапазон постоянного тока в зоне постоянного напряжения | 8,4–12 В |
| Номинальный ток | 4,2 А |
| Номинальная мощность | 50,4 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±4,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±1,5% |
| Время установления и нарастания | 500 мс, 80 мс при 115 В AC / 230 В AC |
| Время удержания | 10 мс при 230 В AC / 10 мс при 115 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 110–305 В AC, 155–431 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC, PF ≥ 0,95 при 230 В AC, PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| КПД типовой | 88% |
| Входной ток типовой | 0,6 А при 115 В AC; 0,3 А при 230 В AC; 0,25 А при 277 В AC |
| Пусковой ток типовой | 50 А, длительность 270 мкс, измерено при 50% пикового тока на 230 В AC; по NEMA 410 |
| Ток утечки | <0,25 мА при 277 В AC |
| Потребление без нагрузки | <0,5 Вт |
| Максимальное число источников на автомат 16 А | 8 шт. для автомата типа B / 16 шт. для автомата типа C при 230 В AC |
Параметры защиты
| Параметр | Значение |
| Перегрузка по току | Ограничение постоянным током или режим hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 14–17 В |
| Перегрев | Выходное напряжение отключается, восстановление после повторного включения |
Эксплуатационные и климатические параметры
| Параметр | Значение |
| Рабочая температура | Tcase = -20…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Электробезопасность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IS15885(Part2/Sec13), EN60335-1 |
ЭМС
| Параметр | Значение |
| Иммунитет по ЭМС | BS EN/EN61547, EN IEC 55014-2 |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3, уровень 2 |
| Быстрые переходные процессы / пачки | BS EN/EN61000-4-4, уровень 2 |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 2 |
| Кондуктивные помехи | BS EN/EN61000-4-6, уровень 2 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 2 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, 70% остаточного напряжения на 10 периодов; 0% на 0,5 периода; 40% на 10 периодов; 70% на 25 периодов |
| Эмиссия по проводимым помехам | BS EN/EN55015(CISPR15), GB/T 17743, EN IEC 55014-1(CISPR 14-1) |
| Эмиссия по излучаемым помехам | BS EN/EN55015(CISPR15), GB/T 17743, EN IEC 55014-1(CISPR 14-1) |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Класс гармонических токов | Класс C при нагрузке ≥60% |
Массо-габаритные параметры
| Параметр | Значение |
| Габаритные размеры | 280 × 30 × 16,8 мм |
| Масса | 0,175 кг |
| Упаковка | 64 шт. / 12,4 кг / 0,67 куб. фута |
Надежность
| Параметр | Значение |
| MTBF | 4150,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 362,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Таблица характеристик по модели
| Модель | Номинальное напряжение | Номинальный ток | Номинальная мощность |
| SLD-50-12 | 12 В | 4,2 А | 50,4 Вт |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- В низковольтных режимах питания может потребоваться снижение нагрузки.
- Пульсации и шум измеряются в полосе 20 МГц с применением витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулирование по линии и по нагрузке.
- Длительность времени установления измеряется при первом холодном пуске; повторные включения и выключения могут увеличивать это время.
- Драйвер предназначен для работы в составе конечного изделия; при изменении полной установки электромагнитная совместимость должна быть подтверждена повторно изготовителем конечного оборудования.
- Типовой срок службы серии превышает 30 000 часов при температуре Tcase, особенно в контрольной точке tc или TMP, около 75 °C и ниже.
- Снижение допустимой температуры окружающей среды для работы на высоте выше 2000 м составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- RCM применяется на добровольной основе; независимое светодиодное устройство управления без классификации IC не предназначено для жилых помещений и рекомендуется для коммерческого декоративного освещения, световых вывесок и светильников.
