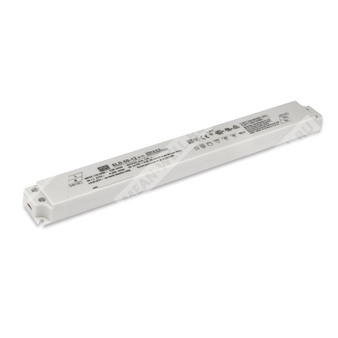

SLD-50-24 - 50-ваттный линейный светодиодный драйвер для систем со стабильным напряжением и ограничением тока.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | SLD | Линейный светодиодный драйвер серии SLD |
| Номинальная мощность | 50 | 50 Вт |
| Номинальное выходное напряжение | 24 | 24 В |
Назначение
SLD-50-24 — это AC/DC светодиодный драйвер мощностью 50 Вт с комбинированным режимом работы: стабилизация напряжения и стабилизация тока. Устройство предназначено для питания светодиодных нагрузок в панельных светильниках, линейных светильниках, декоративной подсветке, световых вывесках и других системах освещения.
Особенности
- Комбинированный режим выхода: постоянное напряжение + постоянный ток.
- Широкий диапазон входного напряжения: 110–305 В переменного тока.
- Наличие коррекции коэффициента мощности.
- Высокая эффективность, типовое значение до 90%.
- Безвентиляторное исполнение.
- Низкое собственное потребление без нагрузки: менее 0,5 Вт.
- Компактный линейный корпус малой высоты.
- Соответствие требованиям BS EN/EN61347.
- Класс защиты II.
- Промышленное исполнение для осветительных систем.
Описание
SLD-50-24 представляет собой 50-ваттный AC/DC светодиодный драйвер, рассчитанный на питание светодиодных модулей в режиме постоянного напряжения 24 В с переходом в область ограничения тока при соответствующей нагрузке. Серия SLD-50 работает в широком диапазоне сетевого питания и ориентирована на применение в светотехнических установках, где требуется компактный линейный источник питания с высокой эффективностью и стабильными электрическими характеристиками.
Для модели SLD-50-24 номинальное выходное напряжение составляет 24 В, а максимальная выходная мощность — 50,4 Вт. Диапазон стабилизации по напряжению составляет 16,8–24 В, а диапазон постоянного тока — 2,1 А. Драйвер предназначен для работы в условиях свободной конвекции воздуха.
Параметры
| Параметр | Значение |
| Модель | SLD-50-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный ток | 2,1 А |
| Номинальная мощность | 50,4 Вт |
| Диапазон напряжения постоянного тока | 16,8–24 В |
| Входной диапазон напряжения | 110–305 В переменного тока / 155–431 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 110–305 В переменного тока |
| Диапазон входного напряжения по постоянному току | 155–431 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | < 10% при нагрузке ≥ 60% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC |
| Пусковой ток | 50 А, длительность импульса 270 мкс, измерение при 50% Ipeak на 230 В AC; согласно NEMA 410 |
| Потребляемый ток | 0,6 А / 115 В AC; 0,3 А / 230 В AC; 0,25 А / 277 В AC |
| Ток утечки | < 0,25 мА / 277 В AC |
| Потребление без нагрузки | < 0,5 Вт |
| Максимальное число источников на автомате 16 А | 8 шт. для автомата типа B / 16 шт. для автомата типа C при 230 В AC |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Диапазон напряжения | 16,8–24 В |
| Номинальный ток | 2,1 А |
| Номинальная мощность | 50,4 Вт |
| Полный диапазон тока при полной мощности | 900–1400 мА |
| Регулировка тока | 450–1400 мА |
| Напряжение холостого хода | 60 В |
| Пульсации и шум | 240 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Время запуска | 500 мс / 230 В AC; 1200 мс / 115 В AC |
| Время удержания | 10 мс / 230 В AC; 10 мс / 115 В AC |
| Токовая пульсация | 5,0% от номинального тока |
| Допуск по току | ±5% |
| Режим постоянного тока | 16,8–24 В |
| Переход в область ограничения | При выходе за пределы зоны стабилизации напряжения |
Защитные функции
| Функция | Реакция |
| Перегрузка | 110–150%; режим «hiccup», автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение | 61–80 В; отключение выходного напряжения с последующим восстановлением после повторной подачи питания |
| Перегрев | Отключение выходного напряжения с последующим восстановлением после повторной подачи питания |
Среда эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | Tcase = -20…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10–500 Гц, 2G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 4150,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 362,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IS15885(Part2/Sec13), EN60335-1 approved |
Помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт |
| Радиочастотное излучение | BS EN/EN61000-4-3 | Уровень 2 |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 2 |
| Импульсные помехи | BS EN/EN61000-4-5 | 1 кВ линия-линия |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 2 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 70% остаточного напряжения на 10 периодов; 0% на 0,5 периода; 40% на 10 периодов; 70% на 25 периодов |
Эмиссия
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743, EN IEC 55014-1 (CISPR 14-1) | — |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743, EN IEC 55014-1 (CISPR 14-1) | — |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1 | Класс C при нагрузке ≥ 60% |
| Фликер напряжения | BS EN/EN61000-3-3 | — |
Габариты и упаковка
| Параметр | Значение |
| Габариты | 280 × 30 × 16,8 мм (Д × Ш × В) |
| Масса | 0,175 кг |
| Упаковка | 64 шт. / 12,4 кг / 0,67 CUFT |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Для правильного выбора режима работы светодиодного модуля следует учитывать область стабилизации тока и характеристику системы нагрузки.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки.
- Время запуска измеряется при первом холодном старте; повторные включения и выключения могут увеличивать это время.
- Устройство рассматривается как компонент, работающий в составе конечного оборудования; электромагнитная совместимость должна подтверждаться для конечной установки.
- Типовой срок службы превышает 30 000 часов при температуре Tcase, особенно в точке tc или TMP, около 75 °C либо ниже.
- Снижение допустимой температуры окружающей среды при высоте более 2000 м: 3,5 °C/1000 м для безвентиляторных моделей.
- RCM является добровольной сертификацией.
- Независимое LED-управляющее устройство без IC-классификации не подходит для жилых установок, но рекомендуется для коммерческой декоративной подсветки, световых вывесок и светильников.
