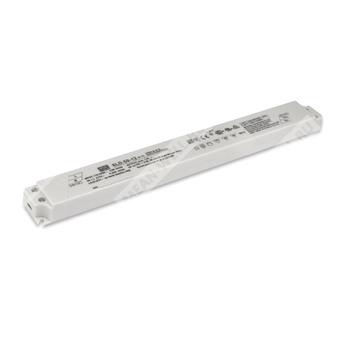

SLD-50-56
SLD-50-56 - линейный источник питания для светодиодных нагрузок с режимом постоянной мощности и постоянного тока.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| 1 | SLD | Серия линейных LED-драйверов |
| 2 | 50 | Номинальная мощность 50 Вт |
| 3 | 56 | Номинальное выходное напряжение 56 В |
Назначение
SLD-50-56 представляет собой AC/DC светодиодный драйвер мощностью 50 Вт, предназначенный для питания линейных светодиодных светильников, рекламных и декоративных систем, панельных, трековых, полочных и вывесочных решений. Устройство поддерживает режим постоянной мощности с регулируемым выходным током и рассчитано на работу в широком диапазоне сетевого напряжения.
Особенности
- Режим постоянной мощности и режим постоянного тока.
- Широкий диапазон входного напряжения: 110–305 В AC, 155–431 В DC.
- Коррекция коэффициента мощности.
- Высокий КПД до 90%.
- Бесвентиляторное исполнение.
- Плоский линейный корпус малого профиля.
- Потребление без нагрузки менее 0,5 Вт.
- Класс защиты II.
- Соответствие требованиям BS EN/EN61347.
Области применения
- Панельное освещение.
- Ленточное освещение.
- Декоративное освещение.
- Трековое освещение.
- Световые вывески и дисплеи.
- Подсветка ниш и полок.
- Линейные светильники.
Описание
SLD-50-56 относится к серии 50-ваттных AC/DC LED-драйверов Mean Well SLD-50. Для данной модификации предусмотрен режим постоянной мощности с выходными параметрами, оптимизированными для нагрузки в диапазоне регулируемого тока. Источник питания рассчитан на работу от сети переменного тока 110–305 В и от постоянного напряжения 155–431 В, что обеспечивает пригодность для промышленных и коммерческих светотехнических систем.
Конструкция выполнена в узком линейном корпусе. Охлаждение осуществляется за счёт естественной конвекции, без использования вентилятора. Устройство допускает эксплуатацию при температуре корпуса от -20 до +90 °C при соблюдении условий по температурной характеристике нагрузки.
Электрические параметры
| Параметр | Значение |
| Номинальный ток | 1050 мА |
| Номинальная мощность | 50,4 Вт |
| Диапазон тока при полной мощности | 900–1400 мА |
| Диапазон регулировки тока | 450–1400 мА |
| Выходное напряжение | 30–56 В |
| Напряжение холостого хода, максимальное | 60 В |
| Потребление без нагрузки | <0,5 Вт |
| Пульсации тока | 5,0% от номинального тока |
| Допуск по току | ±5% |
| Время запуска | 500 мс / 230 В AC, 1200 мс / 115 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 110–305 В AC / 155–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| КПД, типовое значение | 90% |
| Потребляемый ток | 0,6 А / 115 В AC; 0,3 А / 230 В AC; 0,25 А / 277 В AC |
| Пусковой ток | 50 А, длительность 270 мкс, измерение при 50% Ipeak и 230 В AC, согласно NEMA 410 |
| Ток утечки | <0,25 мА / 277 В AC |
| Максимальное число источников на автомате 16 А | 8 штук при автомате типа B / 16 штук при автомате типа C, при 230 В AC |
| Характер гармонических искажений | THD < 10% при нагрузке ≥60% для 115/230 В AC; THD < 10% при нагрузке ≥75% для 277 В AC |
Защита
| Параметр | Реализация |
| Перегрузка по току | Ограничение по постоянному току или режим «hiccup» с автоматическим восстановлением после устранения неисправности |
| Короткое замыкание | Режим «hiccup» с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 61–80 В; отключение выходного напряжения с последующим перезапуском питания для восстановления |
| Перегрев | Отключение выходного напряжения с последующим перезапуском питания для восстановления |
| Перегрузка по мощности | 110–150%; режим «hiccup» с автоматическим восстановлением после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | -20…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
| Снижение допустимой температуры окружающей среды по высоте | 3,5 °C/1000 м для безвентиляторных моделей при высоте выше 2000 м |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IS15885(Part2/Sec13), EN60335-1 |
ЭМС
| Раздел | Параметр | Уровень / стандарт |
| Помехоустойчивость | Электростатический разряд | BS EN/EN61000-4-2, уровень 3: 8 кВ по воздуху; уровень 2: 4 кВ контакт |
| Помехоустойчивость | Излучаемое поле | BS EN/EN61000-4-3, уровень 2 |
| Помехоустойчивость | EFT / Burst | BS EN/EN61000-4-4, уровень 2 |
| Помехоустойчивость | Скачки напряжения | BS EN/EN61000-4-5, 1 кВ линия-линия |
| Помехоустойчивость | Проводимые помехи | BS EN/EN61000-4-6, уровень 2 |
| Помехоустойчивость | Магнитное поле | BS EN/EN61000-4-8, уровень 2 |
| Помехоустойчивость | Провалы и прерывания напряжения | BS EN/EN61000-4-11: 70% остаточного напряжения на 10 периодов; 0% на 0,5 периода; 40% на 10 периодов; 70% на 25 периодов |
| Эмиссия | Проводимые помехи | BS EN/EN55015(CISPR15), GB/T 17743, EN IEC 55014-1(CISPR 14-1) |
| Эмиссия | Излучаемые помехи | BS EN/EN55015(CISPR15), GB/T 17743, EN IEC 55014-1(CISPR 14-1) |
| Эмиссия | Гармонический ток | BS EN/EN61000-3-2, GB17625.1, класс C при нагрузке ≥60% |
| Эмиссия | Фликер напряжения | BS EN/EN61000-3-3 |
MTBF
| Параметр | Значение |
| MTBF | 4150,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 362,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и конструкция
| Параметр | Значение |
| Габариты | 280 × 30 × 16,8 мм (Д × Ш × В) |
| Исполнение корпуса | Линейный низкопрофильный корпус |
| Подключение входа | TB1, DEGSON DG219-3.5 (серый) |
| Подключение выхода | TB2, DEGSON DG219-3.5 (красный/чёрный) |
| Сечение провода | TB1: 0,75–1,50 мм²; TB2: 0,75–1,50 мм² |
| Длина зачистки | 9–10 мм |
| Крепление | 2 отверстия диаметром 3,5 мм |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,175 кг |
| Количество в упаковке | 64 шт. |
| Масса упаковки | 12,4 кг |
| Объём упаковки | 0,67 CUFT |
Примечания
1. Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
2. См. раздел «Методы управления светодиодным модулем».
3. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
4. Допуск включает допуск настройки, регулирование по линии и регулирование по нагрузке.
5. При низком входном напряжении может потребоваться снижение нагрузки. См. раздел «Статическая характеристика».
6. Время установки измеряется при первом холодном запуске. Включение и выключение драйвера может увеличивать время установки.
7. Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Поскольку ЭМС зависит от полного монтажа, производитель конечного изделия обязан повторно подтвердить соответствие ЭМС для всей установки.
8. Типовой срок службы серии составляет более 30 000 часов при температуре Tcase, особенно в точке tc (или TMP), около 75 °C и ниже.
9. RCM применяется на добровольной основе. Изделие без IC-классификации как независимое устройство управления LED не подходит для жилых помещений, но рекомендуется для коммерческого декоративного освещения, вывесок и светильников.
10. Сведения по гарантии следует смотреть на сайте MEAN WELL.
11. Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м (6500 ft).
