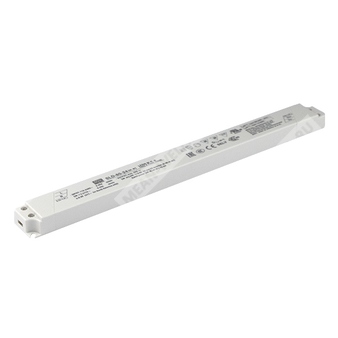

SLD-80-12 - линейный AC/DC светодиодный драйвер мощностью 80 Вт для систем постоянного напряжения и постоянного тока.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | SLD | Серия источников питания для светодиодного освещения |
| 2 | 80 | Номинальная мощность 80 Вт |
| 3 | 12 | Номинальное выходное напряжение 12 В |
Назначение
SLD-80-12 представляет собой импульсный AC/DC драйвер светодиодов с универсальным входом 110…305 В переменного тока и двумя режимами работы: стабилизация напряжения и стабилизация тока. Модель рассчитана на светодиодные панели, ленты, декоративное освещение, трековые светильники, световые вывески и линейные светильники.
Основные особенности
- Режимы работы: постоянное напряжение и постоянный ток.
- Широкий диапазон входного напряжения: 110…305 В переменного тока.
- Коррекция коэффициента мощности.
- Соответствие требованиям BS EN/EN61347.
- Класс II по электробезопасности, кроме исполнения 12 В.
- Тонкий линейный корпус.
- Потребление мощности без нагрузки менее 0,5 Вт.
- Фанless-исполнение, работа с естественной конвекцией.
Области применения
- Светодиодные панели.
- Светодиодные ленты.
- Декоративная подсветка.
- Трековые светильники.
- Световые вывески и дисплеи.
- Подсветка ниш и коробов.
Описание
Серия SLD-80 — это 80-ваттные AC/DC светодиодные драйверы с двойным режимом: стабилизация постоянного напряжения и стабилизация постоянного тока. Модель SLD-80-12 предназначена для источников света с номинальным выходным напряжением 12 В. Прибор работает от сети 110…305 В переменного тока, обеспечивает высокую эффективность и рассчитан на применение в линейных и декоративных светильниках, а также в signage-решениях. Конструкция выполнена в низкопрофильном линейном корпусе, рассчитанном на работу при охлаждении естественной конвекцией.
Расшифровка ключевых параметров SLD-80-12
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальная мощность | 79,2 Вт |
| Режимы работы | Постоянное напряжение + постоянный ток |
| Диапазон постоянного тока | 6,6 А |
| Диапазон постоянного напряжения в области стабилизации тока | 8,4…12 В |
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Диапазон напряжения в режиме стабилизации тока | 8,4…12 В |
| Номинальный выходной ток | 6,6 А |
| Номинальная выходная мощность | 79,2 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±4,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,5% |
| Время установки | 500 мс, 80 мс при 115/230 В переменного тока |
| Время удержания | 10 мс при 115 В переменного тока; 10 мс при 230 В переменного тока |
| Диапазон регулирования тока | Не задан в таблице для исполнения 12 В |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 110…305 В переменного тока |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В; PF ≥ 0,95 при 230 В; PF ≥ 0,92 при 277 В, при полной нагрузке |
| Коэффициент гармонических искажений | < 10% при нагрузке ≥60% для 115/230 В; при нагрузке ≥75% для 277 В |
| Потребляемый ток | 0,9 А при 115 В; 0,45 А при 230 В; 0,38 А при 277 В |
| Пусковой ток | 50 А, длительность 270 мкс, измерение при 50% Ipeak и 230 В переменного тока |
| Ток утечки | < 0,25 мА при 277 В переменного тока |
| Потребление без нагрузки | < 0,5 Вт |
Характеристики защиты
| Параметр | Значение |
| Защита от перегрузки по току | 95…108% |
| Режим защиты от перегрузки | Ограничение тока или hiccup с автоматическим восстановлением после устранения неисправности |
| Защита от короткого замыкания | Hiccup с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения | 14…17 В |
| Защита от перегрева | Выходное напряжение отключается, восстановление после повторного включения |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура корпуса | -20…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 12 мин/цикл, по 72 мин вдоль осей X, Y, Z |
| MTBF | 2666,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 260,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
ЭМС и помехоустойчивость
| Параметр | Стандарт | Уровень/примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт |
| Радиопомехоустойчивость | BS EN/EN61000-4-3 | Уровень 2 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 2 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | 1 кВ линия-линию |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 2 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 70% остаточного напряжения на 10 периодов; 0% на 0,5 периода; 40% на 10 периодов; 70% на 25 периодов |
Эмиссия
| Параметр | Стандарт | Уровень/класс |
| Проводимые помехи | BS EN/EN55015, GB/T 17743, EN IEC 55014-1 | — |
| Излучаемые помехи | BS EN/EN55015, GB/T 17743, EN IEC 55014-1 | — |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1 | Класс C при нагрузке ≥60% |
| Фликер напряжения | BS EN/EN61000-3-3 | — |
Электробезопасность
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IS15885(Part2/Sec13), EN60335-1 |
Конструктивные данные
| Параметр | Значение |
| Габариты | 320 × 30 × 16,8 мм |
| Масса | 0,206 кг |
| Упаковка | 64 шт.; 14,184 кг; 0,75 CUFT |
| Тип корпуса | Линейный низкопрофильный |
Подключение
| Клеммная группа | Назначение |
| TB1, контакт 1 | AC/L |
| TB1, контакт 2 | AC/N |
| TB2, контакт 1 | +V |
| TB2, контакт 2 | -V |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальном токе и температуре окружающей среды 25 °C.
- Требуется учитывать снижение параметров при низком входном напряжении; см. раздел статических характеристик.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Время установки измеряется при первом холодном запуске; повторные включения/выключения могут увеличить это время.
- Драйвер рассматривается как компонент для применения в составе конечного изделия; при завершении установки ЭМС должна быть подтверждена повторно.
- Серия соответствует типичному сроку службы 30000 часов при температуре Tcase, особенно в контрольной точке tc, около 75 °C или ниже.
- Ограничение по числу блоков питания на автоматическом выключателе 16 А: 8 шт. при типе B и 16 шт. при типе C на 230 В переменного тока.
- Снижение параметров по высоте над уровнем моря: 3,5 °C/1000 м для моделей без вентилятора при высоте более 2000 м.
