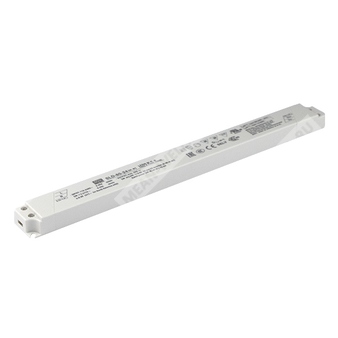

SLD-80-24 - светодиодный источник питания 24 В, 80 Вт для режимов постоянного напряжения и постоянного тока.
Назначение и основные особенности
SLD-80-24 представляет собой AC/DC светодиодный драйвер мощностью 80 Вт с двойным режимом работы: постоянное напряжение и постоянный ток. Модель рассчитана на питание светодиодных нагрузок в системах панельного освещения, лент, декоративной, трековой, рекламной и контурной подсветки, а также в световых табло и линейных светильниках.
Источник питания работает от сети 110–305 В переменного тока, оснащён функцией коррекции коэффициента мощности, имеет компактный линейный корпус и безвентиляторное исполнение. Для модели SLD-80-24 характерны высокий КПД, низкое потребление без нагрузки и соответствие требованиям для независимого светодиодного ПРА.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| SLD | Серия линейных драйверов для светодиодов |
| 80 | Номинальная мощность 80 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Функциональные особенности
- Выход в режимах постоянного напряжения и постоянного тока.
- Широкий диапазон входного напряжения 110–305 В переменного тока с функцией PFC.
- Соответствие требованиям BS EN/EN61347.
- Класс II по электробезопасности, кроме версии на 12 В.
- Тонкий линейный корпус.
- Потребление мощности без нагрузки менее 0,5 Вт.
- Безвентиляторное исполнение.
Области применения
- Панельное освещение.
- Ленточное освещение.
- Декоративное освещение.
- Трековое освещение.
- Рекламные и информационные вывески, табло.
- Контурное освещение.
- Линейные светильники.
Общее описание
SLD-80-24 — это 80-ваттный AC/DC светодиодный драйвер серии SLD-80, предназначенный для работы с нагрузками, требующими 24 В постоянного напряжения. Устройство способно функционировать как в режиме постоянного напряжения, так и в режиме постоянного тока, что позволяет использовать его в различных конфигурациях светодиодных модулей и систем освещения.
Модель оптимизирована для установки в линейные световые приборы и коммерческие светотехнические системы. Благодаря высокому КПД, низкому уровню потерь на холостом ходу и широкому температурному диапазону корпусного монтажа изделие подходит для эксплуатации в условиях естественной конвекции.
Электрические параметры
| Параметр | Значение |
|---|
| Выходное напряжение | 24 В |
| Диапазон напряжения в режиме постоянного тока | 16,8–24 В |
| Номинальный ток | 3,3 А |
| Номинальная мощность | 79,2 Вт |
| Диапазон входного напряжения | 110–305 В переменного тока |
| Диапазон входного постоянного напряжения | 155–431 В постоянного тока |
| Частота входной сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| КПД типовой | 91,5% |
| Входной ток типовой | 0,9 А при 115 В AC; 0,45 А при 230 В AC; 0,38 А при 277 В AC |
| Пусковой ток типовой | 50 А, длительность 270 мкс, измерение при 50% Ipeak, 230 В AC; по NEMA 410 |
| Ток утечки | <0,25 мА при 277 В AC |
| Потребление без нагрузки | <0,5 Вт |
| Пульсации и шум | 240 мВp-p |
| Допуск по напряжению | ±3,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±0,5% |
| Время установки | 500 мс при 230 В AC; 80 мс при 115 В AC |
| Время удержания | 10 мс при 115 В AC / 230 В AC |
Защитные функции
| Параметр | Значение |
|---|
| Защита от перегрузки по току | 95–108% |
| Режим перегрузки по току | Ограничение тока постоянным током или режим hiccup; восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup; автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 14–17 В |
| Защита от перегрева | Отключение выходного напряжения; восстановление после повторного включения |
Параметры окружающей среды
| Параметр | Значение |
|---|
| Рабочая температура корпуса | −20…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | −40…+80 °C |
| Вибрация | 10–500 Гц, 2G, 12 мин./цикл, по 72 мин. вдоль осей X, Y, Z |
ЭМС и помехоустойчивость
| Параметр | Значение |
|---|
| Электростатический разряд | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение | Уровень 2 |
| Быстрые переходные процессы | Уровень 2 |
| Импульсные помехи | 1 кВ линия-линию |
| Проводимые помехи | Уровень 2 |
| Магнитное поле | Уровень 2 |
| Провалы и прерывания напряжения | 70% остаточного напряжения на 10 периодов; 0% на 0,5 периода; 40% на 10 периодов; 70% на 25 периодов |
| Проводимые эмиссии | BS EN/EN61000-3-3 |
| Радиопомехи | BS EN/EN55015, GB/T 17743, EN IEC 55014-1 |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1 |
| Мерцание напряжения | BS EN/EN61000-3-3 |
Электробезопасность
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IS15885(Part2/Sec13), EN60335-1 |
Режимы и рабочие характеристики
В режиме постоянного тока драйвер работает в области, где выходное напряжение изменяется в пределах допустимого диапазона при поддержании заданного тока. Для SLD-80-24 эта область составляет 16,8–24 В при номинальном токе 3,3 А. При выходе за рабочую область активируются защитные режимы.
По данным статических характеристик, при понижении входного напряжения может потребоваться дерейтинг. Для эксплуатации следует учитывать зависимость допустимой нагрузки от температуры корпуса и входного напряжения.
Механические параметры
| Параметр | Значение |
|---|
| Габаритные размеры | 320 × 30 × 16,8 мм |
| Масса | 0,206 кг |
| Упаковка | 64 шт.; 14,184 кг; 0,75 ft³ |
Подключение
| Клеммный блок | Назначение | Обозначение контактов |
|---|
| TB1 | Вход сети переменного тока | 1 — AC/L, 2 — AC/N |
| TB2 | Выход постоянного тока | 1 — +V, 2 — -V |
Рекомендованная длина зачистки провода: 9–10 мм. Допустимое сечение провода: 0,75–1,50 мм².
MTBF
| Метод расчёта | Значение |
|---|
| Telcordia SR-332 (Bellcore) | 2666,8 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) | 260,9 тыс. ч минимум |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может потребоваться дерейтинг. Необходимо учитывать раздел характеристик статической нагрузки.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12", оконечной на параллельную цепь 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию.
- Время установки измеряется при первом холодном пуске. Повторное включение/выключение может увеличить время установки.
- Изделие рассматривается как компонент, работающий в составе конечного оборудования; при изменении состава системы требуется повторная оценка ЭМС на уровне конечного изделия.
- Серия имеет типовую ожидаемую наработку 30000 часов при температуре корпуса, особенно в точке tc/TMP, около 75 °C или ниже.
- Ограничение по числу блоков питания на автоматическом выключателе 16 А: 8 устройств для автомата типа B и 16 устройств для автомата типа C при 230 В AC.
- RCM указан на добровольной основе. Независимое светодиодное управляющее устройство без IC-классификации не подходит для жилых помещений, но рекомендуется для коммерческой декоративной, рекламной и светотехнической установки.
- Снижение допустимой температуры окружающей среды при высоте более 2000 м: 3,5 °C/1000 м для моделей без вентилятора.
