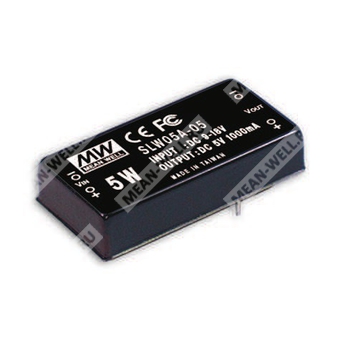

SLW05A-05 - изолированный DC-DC преобразователь с одиночным стабилизированным выходом 5 В.
Назначение: преобразование постоянного напряжения источника питания в стабилизированное выходное напряжение 5 В с гальванической развязкой, для применения в промышленной и электронной аппаратуре.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SLW | Серия компактных изолированных DC-DC преобразователей |
| 05 | Номинальная мощность 5 Вт |
| A | Входной диапазон A: 9…18 В постоянного тока |
| 05 | Выходное напряжение 5 В |
Особенности
- Широкий диапазон входного напряжения 2:1.
- Встроенный фильтр электромагнитных помех.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет свободной конвекции воздуха.
- Металлический корпус с экранированием по шести сторонам.
- Испытание на 100% прогреве в процессе производства.
- Низкая стоимость при высокой надежности.
- Аппаратура одобрена для применения по стандартам FCC, EAC, CE, UKCA.
Выход
| Параметр | Значение |
| Партномер | SLW05A-05 |
| Выходное напряжение | 5 В |
| Диапазон выходного тока | 100…1000 мА |
| Номинальная мощность | 5 Вт |
| Точность выходного напряжения | ±2,0% |
| Пульсации и шум, максимум | 50 мВ пик-пик |
| Регулировка по линии | ±0,2% |
| Регулировка по нагрузке | ±0,5% |
| Частота преобразования | 50 кГц минимум |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9…18 В постоянного тока |
| КПД типовое | 75% |
| Входной ток при полной нагрузке | 556 мА |
| Входной ток без нагрузки | 33 мА |
| Фильтр | π-цепь |
| Защита по входу | Рекомендуется предохранитель |
Защита
| Параметр | Значение |
| Перегрузка по выходу | 160…250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Защита присутствует на всех выходах |
| Тип защиты от короткого замыкания | Hiccup, автоматическое восстановление после устранения неисправности |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -25…+71 °C |
| Температурная характеристика нагрузки | См. кривую дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -25…+105 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 1,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Соответствие требованиям по ЭМС и безопасности
| Параметр | Значение |
| Эмиссия | Соответствует BS EN/EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствует BS EN/EN61000-4-2, -3, -4, -5, -6, -8; уровень для light industry, критерий A, EAC TP TC 020 |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
Надежность
| Параметр | Значение |
| MTBF | 800 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
| Размеры | 50,8 × 25,4 × 11,27 мм |
| Размеры в дюймах | 2″ × 1″ × 0,44″ |
| Масса | 31,2 г |
| Исполнение | Одновыходной преобразователь в экранированном металлическом корпусе |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Нет вывода |
| 5 | -Vout |
Примечания
- Все параметры указаны при номинальном входном напряжении, полной нагрузке, температуре 25 °C и влажности 70% RH.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от нижней границы к верхней при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Проверьте ограничения по выходной мощности при перегрузке или коротком замыкании более 30 секунд.
Упаковка
| Параметр | Значение |
| Стандартная упаковка | В трубке |
| Количество в трубке | 10 шт. |
| Масса одной трубки | 400 г |
| Максимальное количество в коробке | 400 шт. |
| Масса коробки | 16,8 кг |
| Размеры коробки | 620 × 230 × 230 мм |
