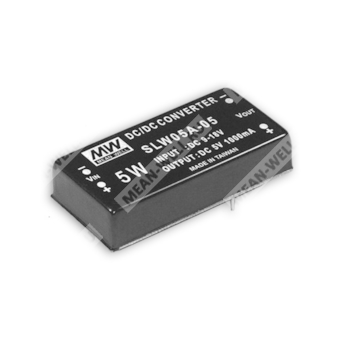

SLW05A-12 - изолированный DC-DC преобразователь 5 Вт с широким входным диапазоном и одним стабилизированным выходом 12 В.
Назначение: преобразование постоянного напряжения источника питания в стабилизированное выходное напряжение 12 В с гальванической развязкой для промышленной электроники, встраиваемых систем и распределённых узлов питания.
Расшифровка партномера
| Обозначение | Расшифровка |
| SLW | Серия изолированных DC-DC преобразователей Mean Well SLW |
| 05 | Номинальная мощность 5 Вт |
| A | Диапазон входного напряжения A: 9–18 В DC |
| 12 | Номинальное выходное напряжение 12 В |
Основные особенности
- Широкий диапазон входного напряжения 2:1.
- Опционально доступен диапазон входа 4:1.
- Гальваническая развязка вход-выход 1500 В DC.
- Опционально доступна изоляция 3000 В DC.
- Встроенный EMI-фильтр.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Металлический корпус с экранированием по шести сторонам.
- 100% испытание на прогрев.
- Низкая стоимость и высокая надёжность.
- Соответствие требованиям FCC, EAC, CE, UKCA.
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Диапазон выходного тока | 41,7–417 мА |
| Номинальная мощность | 5 Вт |
| Допуск выходного напряжения | ±2,0% |
| Пульсации и шум, максимум | 60 мВ п-п |
| Регулировка по линии | ±0,2% |
| Регулировка по нагрузке | ±0,5% |
| Частота преобразования | 50 кГц минимум |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 9–18 В DC |
| КПД типовое значение | 80% |
| Входной ток при полной нагрузке | A: 556 мА |
| Входной ток при холостом ходе | A: 33 мА |
| Фильтр | Pi-цепь |
Защита
| Параметр | Значение |
| Защита от перегрузки | 160–250% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | На всех выходах |
| Тип защиты от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Рекомендуемая защита по входу | Предохранитель |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25…+71 °C |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Температура хранения и влажность | -25…+105 °C, 10%…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 1,5 кВ DC |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность
| Параметр | Значение |
| MTBF | 800 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 50,8 × 25,4 × 11,27 мм |
| Габариты в дюймах | 2 × 1 × 0,44" |
| Масса | 31,2 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Без вывода |
| 5 | -Vout |
Монтаж и компоновка
Исполнение в корпусе для монтажа на печатную плату с нижним видом расположения выводов. Конструкция предусматривает металлический экран и компактный профиль, пригодный для плотного монтажа в промышленном оборудовании.
Упаковка
| Параметр | Значение |
| Количество в трубке | 10 шт. |
| Масса одной трубки | 400 г |
| Максимальное количество в коробке | 400 шт. |
| Масса коробки | 16,8 кг |
| Размер коробки | L620 × W230 × H230 мм |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
- Пульсации и шум измеряются полосой 20 МГц с использованием витой пары 12 витков на дюйм и параллельных конденсаторов 0,1 мкФ и 47 мкФ.
- Регулировка по линии измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
- Регулировка по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Для режима перегрузки и короткого замыкания время воздействия более 30 секунд не допускается.
