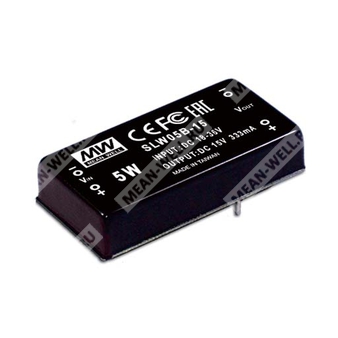

SLW05B-09 - изолированный DC-DC преобразователь 5 Вт с одним выходом для промышленного применения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| SLW05 | Серия регулируемых DC-DC преобразователей с одним выходом, мощность 5 Вт |
| B | Диапазон входного напряжения B: 18…36 В постоянного тока |
| 09 | Номинальное выходное напряжение 9 В постоянного тока |
Краткое описание
SLW05B-09 представляет собой регулируемый изолированный преобразователь постоянного тока в постоянный ток серии SLW05 с одним выходом, предназначенный для формирования стабилизированного напряжения 9 В при мощности до 5 Вт. Модуль рассчитан на применение в промышленной электронике, системах питания и распределённых устройствах с повышенными требованиями к компактности, помехоустойчивости и гальванической развязке.
Особенности
- Широкий диапазон входного напряжения 18…36 В постоянного тока.
- Выходное напряжение 9 В постоянного тока.
- Номинальная мощность 5 Вт.
- Гальваническая развязка вход/выход 1,5 кВ DC.
- Встроенный фильтр Pi.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Ограничение по току с режимом восстановления после устранения аварии.
- Компактное исполнение в металлическом экранированном корпусе с охлаждением за счёт свободной конвекции воздуха.
- Испытание на 100% прогон при повышенной нагрузке.
- Низкая стоимость при высокой надёжности.
Назначение
Преобразователь предназначен для локального питания узлов автоматики, промышленной электроники, телекоммуникационного и измерительного оборудования, а также для построения распределённых источников питания, где требуется компактный изолированный источник 9 В.
Параметры выхода
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 9 В |
| Диапазон выходного тока | 55,6…556 мА |
| Номинальная выходная мощность | 5 Вт |
| Точность выходного напряжения | ±2,0 % |
| Пульсации и шум | 60 мВ п-п, максимум |
| Нестабильность по линии | ±0,2 % |
| Нестабильность по нагрузке | ±0,5 % |
| Частота преобразования | не менее 50 кГц |
Параметры входа
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 18…36 В постоянного тока |
| Входной ток при полной нагрузке | 270 мА |
| Входной ток без нагрузки | 16 мА |
| Входной фильтр | Pi-сеть |
КПД
| Параметр | Значение |
|---|
| Типовое значение КПД | 80 % |
Защита
| Параметр | Значение |
|---|
| Защита от перегрузки | 160…250 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим Hiccup, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | На всех выходах |
| Тип защиты от короткого замыкания | Режим Hiccup, автоматическое восстановление после устранения неисправности |
| Рекомендуемая защита на входе | Предохранитель |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | –25…+71 °C |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура хранения | –25…+105 °C |
| Влажность хранения | 10…95 % RH |
| Температурный коэффициент | ±0,03 %/°C |
| Вибрация | 10…500 Гц, 2G, по 10 мин на цикл, общая длительность 60 мин по осям X, Y, Z |
Параметры надёжности и безопасности
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции вход/выход | 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70 % RH |
| MTBF | 800 000 ч минимум, MIL-HDBK-217F (25 °C) |
| Стандарты безопасности | EAC TP TC 020/2011 |
ЭМС
| Параметр | Значение |
|---|
| Эмиссия | Соответствие BS EN/EN55032 Class B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, уровень light industry, критерий A, EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
|---|
| Габаритные размеры | 50,8 × 25,4 × 11,27 мм |
| Габариты в дюймах | 2" × 1" × 0,44" |
| Масса | 31,2 г |
| Исполнение корпуса | Металлический экранированный корпус |
Назначение выводов
| Номер вывода | Назначение |
|---|
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Не подключён |
| 5 | -Vout |
Упаковка
| Параметр | Значение |
|---|
| Тип упаковки | Стандартная трубка |
| Количество в трубке | 10 шт. |
| Масса одной трубки | 400 г |
| Количество в коробке | 400 шт. |
| Масса коробки | 16,8 кг |
| Размеры коробки | L620 × W230 × H230 |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и относительной влажности 70 %.
- Пульсации и шум измеряются полосой 20 МГц с использованием 12-виткового витого провода и конденсаторов 0,1 мкФ и 47 мкФ.
- Нестабильность по линии измеряется от нижней до верхней границы входного диапазона при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 10 % до 100 % номинальной нагрузки.
- Перед подачей нагрузки рекомендуется обеспечить, чтобы преобразователь не работал в режиме перегрузки или короткого замыкания более 30 секунд.
