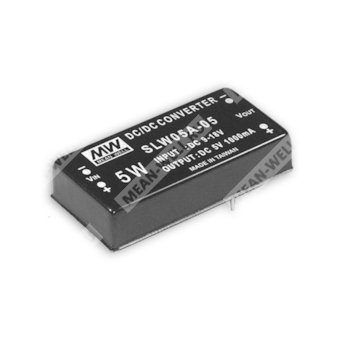

SLW05C-05 - изолированный 5-ваттный DC-DC преобразователь с одним выходом 5 В для промышленной электроники.
Расшифровка партномера
| Позиция | Значение |
| SLW | Серия изолированных DC-DC преобразователей Mean Well SLW |
| 05 | Номинальная мощность 5 Вт |
| C | Входной диапазон C: 36…72 В постоянного тока |
| 05 | Выходное напряжение 5 В |
Назначение и особенности
SLW05C-05 представляет собой регулируемый изолированный преобразователь постоянного тока в постоянный ток с одним выходом, предназначенный для построения локальных вторичных шин питания в промышленной электронике, системах автоматики и распределённых устройствах питания.
- Широкий входной диапазон 2:1.
- Встроенный EMI-фильтр.
- Изоляция вход/выход 1500 В DC.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счёт свободной конвекции воздуха.
- Металлический экранированный корпус с шестью сторонами экранирования.
- 100% испытание на прогонку под нагрузкой.
- Низкая стоимость при высокой надёжности.
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Диапазон выходного тока | 100…1000 мА |
| Номинальная мощность | 5 Вт |
| Точность выходного напряжения | ±2,0% |
| Пульсации и шум | 50 мВ пик-пик, максимум |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Частота коммутации | не менее 50 кГц |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 36…72 В постоянного тока |
| Типовой КПД | 81% |
| Входной ток при полной нагрузке | 135 мА |
| Входной ток без нагрузки | 10 мА |
| Входной фильтр | LC-фильтр π-типа |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | 160…250% от номинальной выходной мощности |
| Режим защиты от перегрузки | Автовосстановление, режим hiccup |
| Защита от короткого замыкания | Все выходы защищены от короткого замыкания |
| Режим защиты от короткого замыкания | Автовосстановление, режим hiccup |
| Предохранитель | Рекомендуется |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25…+71 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -25…+105 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y и Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | вход/выход: 1,5 кВ DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие требованиям по ЭМС и безопасности
| Параметр | Значение |
| Стандарты безопасности | EAC TP TC 020/2011 approved |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 Class B, FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8, уровень light industry, критерий A, EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 800 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Размеры
| Параметр | Значение |
| Габариты | 50,8 × 25,4 × 11,27 мм |
| Габариты в дюймах | 2" × 1" × 0,44" |
| Масса | 31,2 г |
Назначение выводов
| Номер вывода | Функция |
| 1 | +Vin |
| 2 | -Vin |
| 3 | +Vout |
| 4 | Не установлен |
| 5 | -Vout |
Примечания
| 1 | Все параметры указаны при нормальном входном напряжении, полной нагрузке, температуре 25 °C и влажности 70% RH. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с применением витой пары длиной 12 дюймов, заканчивающейся параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Линейная стабилизация измеряется при изменении входного напряжения от минимального до максимального значения при номинальной нагрузке. |
| 4 | Стабилизация по нагрузке измеряется при изменении нагрузки от 10% до 100% от номинала. |
| 5 | Перед испытанием нарабатывания на отказ с понижением нагрузки на 10% рекомендуется выдержка в течение более 30 секунд при нагрузке 0%. |
Упаковка
| Параметр | Значение |
| Стандартная групповая упаковка | В трубках |
| Количество в трубке | 10 шт. |
| Масса одной трубки | 400 г |
| Максимальное количество в коробке | 400 шт. |
| Масса коробки | 16,8 кг |
| Размеры коробки | 620 × 230 × 230 мм |
