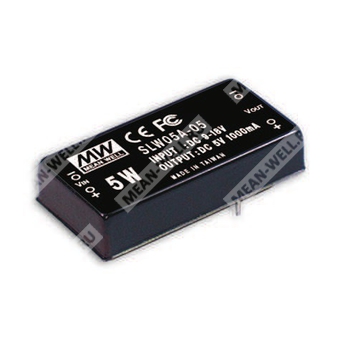

SLW05C-09 - изолированный DC/DC преобразователь мощностью 5 Вт с выходным напряжением 9 В для промышленной аппаратуры.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| SLW05 | Серия SLW05, DC/DC преобразователь мощностью 5 Вт |
| C | Исполнение с входным диапазоном 36…72 В постоянного тока |
| 09 | Номинальное выходное напряжение 9 В постоянного тока |
Назначение
Компонент SLW05C-09 представляет собой регулируемый изолированный преобразователь постоянного тока в постоянный ток серии SLW05 с одним выходом. Изделие предназначено для формирования стабилизированного напряжения 9 В при питании от источников постоянного тока широкого диапазона, с гальванической развязкой входа и выхода, пониженным уровнем пульсаций и встроенными защитными функциями.
Особенности
- Широкий входной диапазон 36…72 В постоянного тока.
- Изолированное преобразование с гальванической развязкой вход/выход.
- Выходная мощность 5 Вт.
- Встроенный EMI-фильтр типа Pi.
- Защита от короткого замыкания и перегрузки.
- Охлаждение за счет свободной конвекции воздуха.
- Металлический корпус с экранированием по шести сторонам.
- 100% проверка на прогон в режиме burn-in.
- Низкая стоимость и высокая надежность.
- Соответствие требованиям FCC, EAC, CE, UKCA.
Вход
| Параметр | Значение |
| Входной диапазон постоянного напряжения | 36…72 В |
| Номинальный диапазон для исполнения C | 36…72 В |
| Типовой КПД | 80 % |
| Входной ток при полной нагрузке | 135 мА |
| Входной ток на холостом ходу | 10 мА |
| Фильтр | Pi-цепь |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 9 В |
| Диапазон выходного тока | 55,6…556 мА |
| Номинальная выходная мощность | 5 Вт |
| Погрешность выходного напряжения | ±2,0 % |
| Пульсации и шум | 60 мВ п-п |
| Регулирование по линии | ±0,2 % |
| Регулирование по нагрузке | ±0,5 % |
| Частота преобразования | 50 кГц, не менее |
Защита
| Параметр | Значение |
| Защита от перегрузки | 160…250 % от номинальной выходной мощности |
| Режим защиты от перегрузки | С отработкой в режиме hiccup, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | На всех выходах |
| Режим защиты от короткого замыкания | С отработкой в режиме hiccup, автоматическое восстановление после устранения неисправности |
| Рекомендуемая внешняя защита | Предохранитель |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение вход-выход | 1,5 кВ постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70 % относительной влажности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −25…+71 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура и влажность хранения | −25…+105 °C, 10…95 % RH |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2 G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 800 000 ч, минимум, по MIL-HDBK-217F, 25 °C |
Габаритные размеры
| Параметр | Значение |
| Размеры корпуса | 50,8 × 25,4 × 11,27 мм |
| Размеры корпуса в дюймах | 2 × 1 × 0,44 дюйма |
| Масса | 31,2 г |
Назначение выводов
| Номер вывода | Назначение |
| 1 | +Vin |
| 2 | −Vin |
| 3 | +Vout |
| 4 | Нет вывода |
| 5 | −Vout |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и относительной влажности 70 %.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от минимального до максимального входного напряжения при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10 % до 100 % номинальной нагрузки.
- Рекомендуется обеспечивать работу преобразователя не менее 30 секунд в режиме перегрузки или короткого замыкания.
Упаковка
| Параметр | Значение |
| Минимальная партия в стандартной трубке | 10 шт. |
| Масса одной трубки | 400 г |
| Максимальное количество в коробке | 400 шт. |
| Масса одной коробки | 16,8 кг |
| Размер коробки | 620 × 230 × 230 мм |
| Тип упаковки | Стандартная трубка |
