SMAU01L-12 - миниатюрный неизолированный DC/DC преобразователь 12 В, 1 Вт для питания электронной аппаратуры.
Назначение: преобразование стабилизированного входного напряжения 5 В в выходное напряжение 12 В постоянного тока для локального питания электронных узлов и маломощных схем.
Расшифровка партномера
| Обозначение | Расшифровка |
| SMAU01L | Серия миниатюрных модулей питания Mean Well SMAU01L, мощность 1 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Краткое описание
SMAU01L-12 представляет собой модульный импульсный источник питания постоянного тока с неизолированным выходом. Изделие относится к серии SMAU01L, рассчитано на вход 5 В ±10% и формирует выход 12 В при номинальной мощности 1 Вт. Конструкция не требует внешних компонентов, использует внутреннюю SMD-технологию и рассчитана на высокую надёжность при компактных габаритах.
Особенности
- Неизолированный выход постоянного тока.
- Не требует внешних компонентов.
- Изоляция вход/выход 1000 В DC минимум.
- Входной фильтр капаситорного типа.
- Внутренняя SMD-технология.
- 100% проверка в режиме приработки.
- Высокая надёжность и низкая стоимость.
- MTBF: 700 000 часов.
Области применения
Модуль предназначен для применения в промышленной электронике, встраиваемых устройствах, маломощных узлах питания, интерфейсных модулях и других электронных системах, где требуется компактный источник 12 В при питании от 5 В постоянного тока.
Выходные параметры
| Параметр | Значение для SMAU01L-12 |
| Выходное напряжение постоянного тока | 12 В |
| Точность выходного напряжения | ±2% |
| Номинальный выходной ток | 84 мА |
| Диапазон выходного тока | 0–84 мА |
| Пульсации и шум | 100 мВ п-п (макс.) |
| Регулирование по нагрузке | ±8% при 20%–100% нагрузки |
| Выходная мощность постоянного тока | 1 Вт |
| КПД | 79% |
Входные параметры
| Параметр | Значение для SMAU01L-12 |
| Диапазон входного напряжения | 5 В ±10% (4,5–5,5 В DC) |
| Входной ток | 260 мА макс. |
| Частота переключения | 100 кГц минимум |
Защита и устойчивость
| Параметр | Значение для SMAU01L-12 |
| Защита от короткого замыкания | Кратковременная |
| Защита от перенапряжения | Нет |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
Изоляционные параметры
| Параметр | Значение |
| Испытательное напряжение изоляции вход/выход | 1 кВ DC минимум |
| Сопротивление изоляции вход/выход | 500 В DC / 100 МОм минимум |
| Ёмкость изоляции | 80 пФ макс. |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура и влажность | −25°C…+60°C, 20%…90% RH, без снижения параметров; при 80% нагрузки — до 71°C |
| Температура и влажность хранения | −40°C…+105°C, 10%…95% RH |

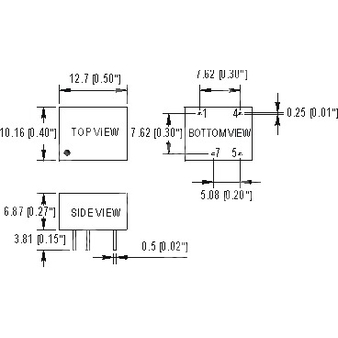

Механические параметры
| Параметр | Значение |
| Габариты | 0,50″ × 0,27″ × 0,40″ |
| Масса | 1,7 г |
| Материал корпуса | Непроводящий пластик |
Назначение выводов
| Номер вывода | Обозначение |
| 1 | -Vin |
| 4 | +Vin |
| 5 | +Vout |
| 7 | -Vout |
Примечания
- Все параметры указаны при номинальном входном напряжении, номинальной нагрузке и температуре 25°C при относительной влажности 70%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, подключённой к конденсаторам 0,1 мкФ и 47 мкФ.
- Регулирование по линии измеряется от минимального к максимальному входному напряжению при номинальной нагрузке.
- Регулирование по нагрузке измеряется в диапазоне от 20% до 100% номинальной нагрузки.
